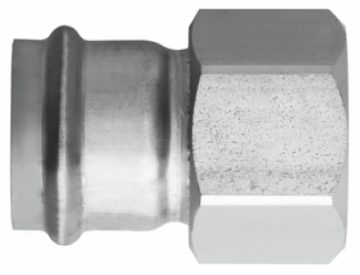

80033 Optipress-Aquaplus-Pièce intermédiaire

80033 Optipress-Aquaplus-Pièce intermédiaire
avec filetage femelle

Info

matériau principal	acier inoxydable 1.4401
pression nominale	PN 16
température de service max.	95 °C

Variantes de produits

Légende

Rp	d	z	L	S	ζ		Art. n°	VE	CHF	suissetec	Commander	Pièces de rechange et accessoires
15 x ½ 15 x ½	½	15	14	49	24	0.4	15 x ½	80033.22	5	20	267.132,335.312	80033.22 Commander pcs.	Afficher

15 x ¾ 15 x ¾	¾	15	13	50	30	0.4	15 x ¾	80033.36	5	20	-	80033.36 Commander pcs.	Afficher

18 x ½ 18 x ½	½	18	13	48	24	0.2	18 x ½	80033.23	5	20	267.133	80033.23 Commander pcs.	Afficher

18 x ¾ 18 x ¾	¾	18	12	49	30	0.2	18 x ¾	80033.24	5	20	335.313	80033.24 Commander pcs.	Afficher

22 x ½ 22 x ½	½	22	13	49	24	0.2	22 x ½	80033.37	5	20	-	80033.37 Commander pcs.	Afficher

22 x ¾ 22 x ¾	¾	22	12	50	30	0.2	22 x ¾	80033.25	5	20	267.134,335.314	80033.25 Commander pcs.	Afficher

22 x 1 22 x 1	1	22	12	53	36	0.2	22 x 1	80033.26	5	20	-	80033.26 Commander pcs.	Afficher

28 x ¾ 28 x ¾	¾	28	13	51	30	0.2	28 x ¾	80033.27	5	20	-	80033.27 Commander pcs.	Afficher

28 x 1 28 x 1	1	28	14	54	36	0.2	28 x 1	80033.29	5	20	267.135,335.315	80033.29 Commander pcs.	Afficher

28 x 1¼ 28 x 1¼	1¼	28	15	57	46	0.2	28 x 1¼	80033.28	5	20	-	80033.28 Commander pcs.	Afficher

35 x 1 35 x 1	1	35	13	56	36	0.2	35 x 1	80033.30	5	20	-	80033.30 Commander pcs.	Afficher

35 x 1¼ 35 x 1¼	1¼	35	15	60	46	0.2	35 x 1¼	80033.31	5	20	267.136,335.316	80033.31 Commander pcs.	Afficher

35 x 1½ 35 x 1½	1½	35	16	60	46	0.2	35 x 1½	80033.32	5	20	-	80033.32 Commander pcs.	Afficher

42 x 1¼ 42 x 1¼	1¼	42	16	71	46	0.1	42 x 1¼	80033.34	1	20	-	80033.34 Commander pcs.	Afficher

42 x 1½ 42 x 1½	1½	42	17	72	53	0.1	42 x 1½	80033.33	1	20	267.137,335.317	80033.33 Commander pcs.	Afficher

54 x 1½ 54 x 1½	1½	54	16	75	55	0.1	54 x 1½	80033.38	1	20	-	80033.38 Commander pcs.	Afficher

54 x 2 54 x 2	2	54	18	82	65	0.1	54 x 2	80033.35	1	20	267.138,335.318	80033.35 Commander pcs.	Afficher

64 x 2½ 64 x 2½	2½	64	28	98	82	0.1	64 x 2½	80033.70	1	23	267.144	80033.70 Commander pcs.	Afficher

76.1 x 2½ 76.1 x 2½	2½	76.1	27	104	82	0.1	76.1 x 2½	80033.71	1	23	267.141	80033.71 Commander pcs.	Afficher

88.9 x 3 88.9 x 3	3	88.9	34	114	100	0.1	88.9 x 3	80033.72	1	23	267.142	80033.72 Commander pcs.	Afficher

Tout dans le panier

CAO / BIM

Description	Optipress-Aquaplus-Pièce intermédiaire
Taille
Numéro d’article	80033.22

Téléchargements CAD

Tout dans le panier

80033 Optipress-Aquaplus-Pièce intermédiaireavec filetage femelle

Variantes de produits

CAO / BIM

80033 Optipress-Aquaplus-Pièce intermédiaire
avec filetage femelle
