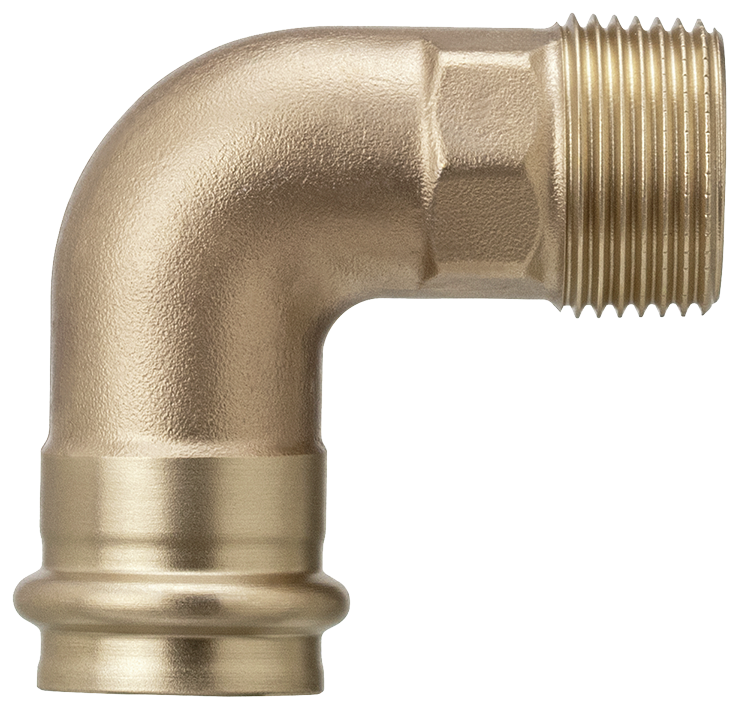

81005 Optipress-Aquaplus-Coude 90°
avec filetage mâle
| matériau principal | bronze CC246E |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |

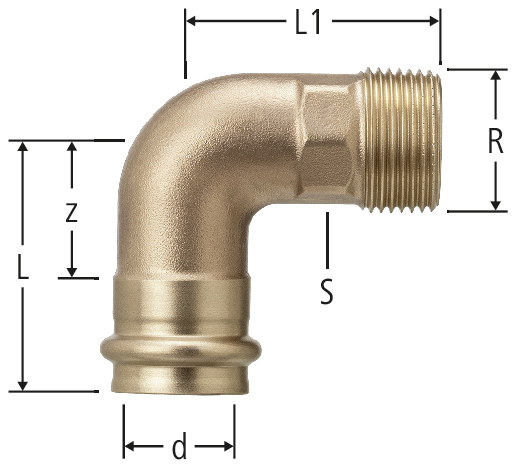

| R | d | z | L | L1 | W | S | ζ | Art. n° | RK | VE | suissetec NPK426 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 17 | 39 | 35 | 90° | 19 | 0.8 | 15 x ½ | 81005.22 | 20 | 5 | 262.212 |
| ||||
|
|
|||||||||||||||||
| ¾ | 15 | 24 | 46 | 55 | 90° | 25 | 0.8 | 15 x ¾ | 81005.31 | 20 | 5 |
| |||||
|
|
|||||||||||||||||
| ½ | 18 | 20 | 42 | 42 | 90° | 19 | 0.5 | 18 x ½ | 81005.23 | 20 | 5 | 262.213 |
| ||||
|
|
|||||||||||||||||
| ¾ | 18 | 24 | 46 | 55 | 90° | 27 | 0.5 | 18 x ¾ | 81005.29 | 20 | 5 |
| |||||
|
|
|||||||||||||||||
| ¾ | 22 | 20 | 44 | 41 | 90° | 25 | 0.3 | 22 x ¾ | 81005.24 | 20 | 5 | 262.214 |
| ||||
|
|
|||||||||||||||||
| 1 | 28 | 34 | 58 | 58 | 90° | 31 | 0.4 | 28 x 1 | 81005.25 | 20 | 5 | 262.215 |
| ||||
|
|
|||||||||||||||||
| 1¼ | 35 | 32 | 58 | 58 | 90° | 39 | 0.2 | 35 x 1¼ | 81005.26 | 20 | 5 | 262.216 |
| ||||
|
|
|||||||||||||||||
| 1½ | 42 | 29 | 65 | 60 | 90° | 44 | 0.3 | 42 x 1½ | 81005.27 | 20 | 1 | 262.217 |
| ||||
|
|
|||||||||||||||||
| 2 | 54 | 43 | 83 | 80 | 90° | 55 | 0.3 | 54 x 2 | 81005.28 | 20 | 1 | 262.218 |
| ||||
|
|
|||||||||||||||||
CAO / BIM

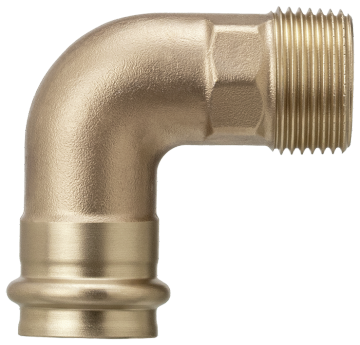

| Description | Optipress-Aquaplus-Coude 90° |
| Taille |
|
| Numéro d’article |
81005.22
|
