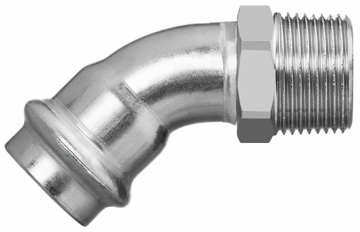

80009 Optipress-Aquaplus-Coude 45°
avec filetage mâle
| matériau principal | acier inoxydable 1.4401 |
| pression nominale | PN 16 |
| température de service max. | 95 °C |

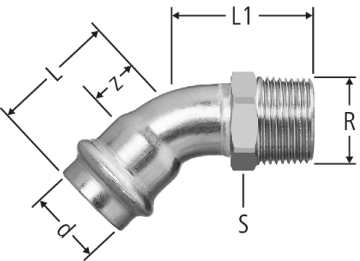

| R | d | z | L | L1 | W | S | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 7 | 29 | 35 | 45° | 22 | 0.5 | 15 x ½ | 80009.21 | 5 |
| 20 | 262.232 | ||||
|
|
|||||||||||||||||
| ½ | 18 | 7 | 29 | 34 | 45° | 22 | 0.5 | 18 x ½ | 80009.22 | 5 |
| 20 | 262.233 | ||||
|
|
|||||||||||||||||
| ¾ | 22 | 11 | 34 | 42 | 45° | 27 | 0.8 | 22 x ¾ | 80009.23 | 5 |
| 20 | 262.234 | ||||
|
|
|||||||||||||||||
CAO / BIM
| Description | Optipress-Aquaplus-Coude 45° |
| Taille |
|
| Numéro d’article |
80009.21
|
