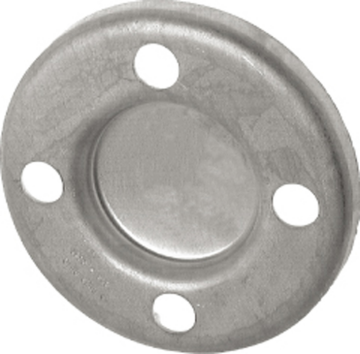

80055 Bouchon d'obturation PN 10
| matériau principal | acier inoxydable 1.4404 |
| pression de fonctionnement max. | 10 bar |
| pression nominale | PN 10 |
| température de service max. | 90 °C |

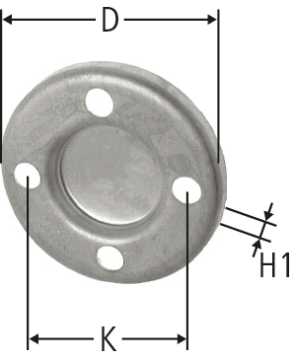

| DN | D | H1 | N | K | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 115 | 15 | 4x Ø14 | 85 | 25 | 80055.25 | 1 |
| 05 | - | ||||
|
|
||||||||||||||
| 32 | 140 | 17 | 4x Ø18 | 100 | 32 | 80055.26 | 1 |
| 05 | - | ||||
|
|
||||||||||||||
| 40 | 150 | 18 | 4x Ø18 | 110 | 40 | 80055.27 | 1 |
| 05 | 224.433 | ||||
|
|
||||||||||||||
| 50 | 165 | 20 | 4x Ø18 | 125 | 50 | 80055.28 | 1 |
| 05 | 224.434 | ||||
|
|
||||||||||||||
| 65 | 185 | 21 | 8x Ø18 | 145 | 65 | 80055.71 | 1 |
| 05 | 224.435 | ||||
|
|
||||||||||||||
| 80 | 200 | 22 | 8x Ø18 | 160 | 80 | 80055.72 | 1 |
| 05 | 224.436 | ||||
|
|
||||||||||||||
| 100 | 220 | 23 | 8x Ø18 | 180 | 100 | 80055.73 | 1 |
| 05 | 224.437 | ||||
|
|
||||||||||||||
Indication
N = nombre de trous x diamètre
Sous www.nussbaum.ch/outils, vous trouverez un guide de sélection des boulons pour raccordements à bride.
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Bouchon d'obturation PN 10 |
| Taille |
|
| Numéro d’article |
80055.25
|
