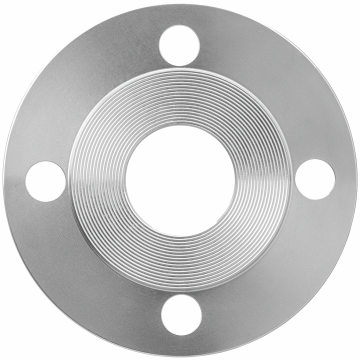

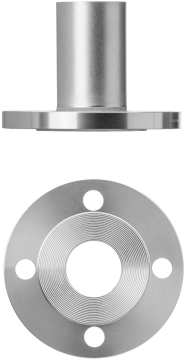

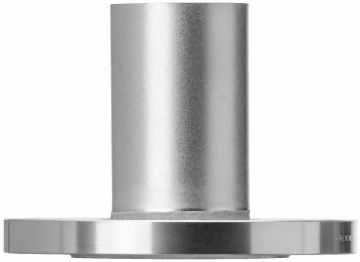

80051 Optipress-Aquaplus-Bride PN 16
avec embout à sertir mâle
| matériau principal | acier inoxydable 1.4401 |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de service max. | 95 °C |
| norme de bride | EN 1092 - PN 16 |
| DN | D | D1 | H | H1 | N | K | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 150 | 42 | 105 | 18 | 4x Ø18 | 110 | 0.7 | 42 x 40 | 80051.27 | 1 |
| 20 | 267.177 | ||||
|
|
|||||||||||||||||
| 50 | 165 | 54 | 123 | 18 | 4x Ø18 | 125 | 0.6 | 54 x 50 | 80051.28 | 1 |
| 20 | 267.178,336.451 | ||||
|
|
|||||||||||||||||
| 50 | 165 | 64 | 119 | 18 | 4x Ø18 | 125 | 0.4 | 64 x 50 | 80051.69 | 1 |
| 23 | 267.184 | ||||
|
|
|||||||||||||||||
| 65 | 185 | 76.1 | 133 | 18 | 8x Ø18 | 145 | 0.4 | 76.1 x 65 | 80051.71 | 1 |
| 23 | 267.181,336.452 | ||||
|
|
|||||||||||||||||
| 80 | 200 | 88.9 | 135 | 20 | 8x Ø18 | 160 | 0.4 | 88.9 x 80 | 80051.72 | 1 |
| 23 | 267.182,336.453 | ||||
|
|
|||||||||||||||||
| 100 | 220 | 108 | 155 | 20 | 8x Ø18 | 180 | 0.4 | 108 x 100 | 80051.73 | 1 |
| 23 | 267.183,336.454 | ||||
|
|
|||||||||||||||||
Indication
N = nombre de trous x diamètre
Sous www.nussbaum.ch/outils, vous trouverez un guide de sélection des boulons pour raccordements à bride.
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Optipress-Aquaplus-Bride PN 16 |
| Taille |
|
| Numéro d’article |
80051.27
|
