86103 Optiflex-Distributeur
pour accouplement rapide, avec raccord enfichable
| matériau principal | bronze CC246E |
| pression nominale | PN 10 |
| température de service max. | 70 °C |

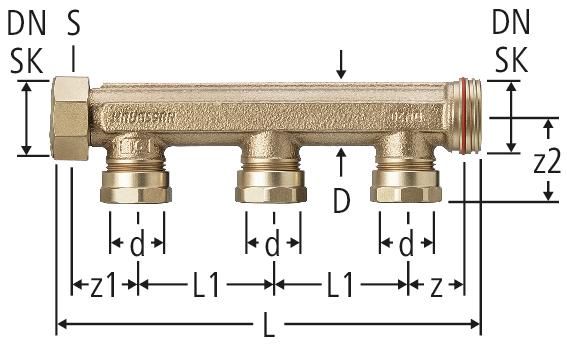

| DN SK | d | D | z | z1 | z2 | L | L1 | N | S | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 20 | 28 | 24 | 25 | 37 | 67 | 58 | 1 | 36 | 0.0 | 20 x 1 | 86103.21 | 1 |
| 10 | 325.112 | ||||
|
|
||||||||||||||||||||
| 20 | 20 | 28 | 24 | 25 | 37 | 125 | 58 | 2 | 36 | 0.0 | 20 x 2 | 86103.22 | 1 |
| 10 | 325.122 | ||||
|
|
||||||||||||||||||||
| 20 | 20 | 28 | 24 | 25 | 37 | 183 | 58 | 3 | 36 | 0.0 | 20 x 3 | 86103.23 | 1 |
| 10 | 325.132 | ||||
|
|
||||||||||||||||||||
| 20 | 20 | 28 | 24 | 25 | 37 | 241 | 58 | 4 | 36 | 0.0 | 20 x 4 | 86103.24 | 1 |
| 10 | 325.142 | ||||
|
|
||||||||||||||||||||
| 20 | 20 | 28 | 24 | 25 | 37 | 299 | 58 | 5 | 36 | 0.0 | 20 x 5 | 86103.25 | 1 |
| 10 | 325.152 | ||||
|
|
||||||||||||||||||||
Indication
N = nombre de départs
Remarque: la valeur Zeta est intégrée à la pièce intermédiaire enfichable.
CAO / BIM
| Description | Optiflex-Distributeur |
| Taille |
|
| Numéro d’article |
86103.21
|
