86510 Optiflex-Flowpress-Robinet oblique
avec tête easy-top
| matériau principal | bronze CC246E |
| matériau secondaire | matière synthétique |
| pression nominale | PN 10 |
| température de service max. | 70 °C |

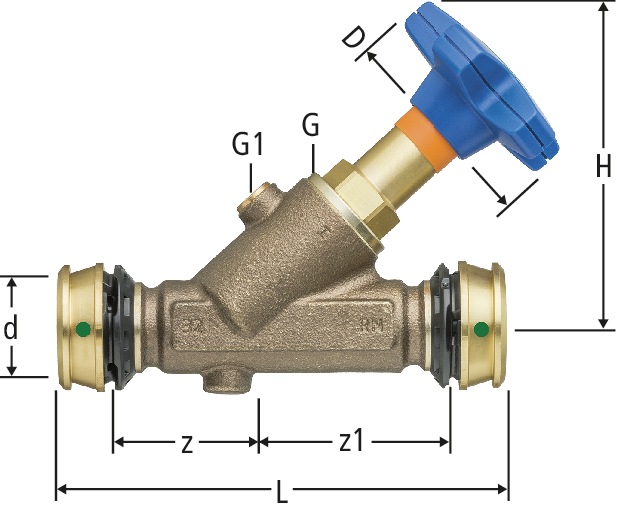

| G | G1 | d | D | z | z1 | L | H | Kvs | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¼ | 16 | 60 | 25 | 51 | 107 | 82 | 3 | 3.3 | 16 | 86510.22 | 1 |
| 10 | 381.151 | ||||
|
|
|||||||||||||||||||
| ½ | ¼ | 20 | 60 | 25 | 53 | 108 | 82 | 4.6 | 3.2 | 20 | 86510.23 | 1 |
| 10 | 381.152 | ||||
|
|
|||||||||||||||||||
| ¾ | ¼ | 25 | 60 | 28 | 61 | 129 | 94 | 11 | 2.0 | 25 | 86510.24 | 1 |
| 10 | 381.153 | ||||
|
|
|||||||||||||||||||
| 1 | ¼ | 32 | 73 | 37 | 80 | 157 | 114 | 20.7 | 1.6 | 32 | 86510.25 | 1 |
| 10 | 381.154 | ||||
|
|
|||||||||||||||||||
| 1¼ | ¼ | 40 | 73 | 40 | 90 | 183 | 130 | 35.5 | 1.5 | 40 | 86510.26 | 1 |
| 10 | 381.155 | ||||
|
|
|||||||||||||||||||
| 1½ | ¼ | 50 | 98 | 50 | 97 | 198 | 154 | 59.6 | 1.4 | 50 | 86510.27 | 1 |
| 10 | 381.156 | ||||
|
|
|||||||||||||||||||
| 2 | ¼ | 63 | 98 | 56 | 116 | 227 | 178 | 98.5 | 1.4 | 63 | 86510.28 | 1 |
| 10 | 381.157 | ||||
|
|
|||||||||||||||||||
CAO / BIM
| Description | Optiflex-Flowpress-Robinet oblique |
| Taille |
|
| Numéro d’article |
86510.22
|
