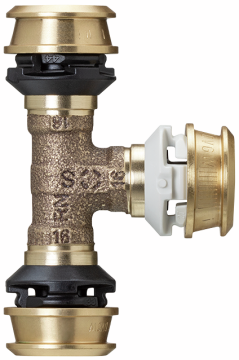

84242 Optiflex-Flowpress-Té
pour tuyau 1 LU
| matériau principal | bronze CC246E |
| matériau secondaire | matière synthétique |
| pression nominale | PN 10 |
| température de service max. | 70 °C |
| d | d1 | d2 | s | z1 | z2 | z3 | L | L1 | L2 | L3 | ζ1 | ζ2 | Art. n° | VE | CHF | RK | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 16 | 16 | 3.8 | 23 | 23 | 23 | 76 | 38 | 38 | 38 | 2.6 | 0.8 | 16 x 16x3.8 x 16 | 84242.11 | 1 |
| 10 | 343.111 |
Indication
d: doit être raccordé uniquement aux tuyaux 87120 et 87123
CAO / BIM
| Description | Optiflex-Flowpress-Té |
| Taille |
|
| Numéro d’article |
84242.11
|
