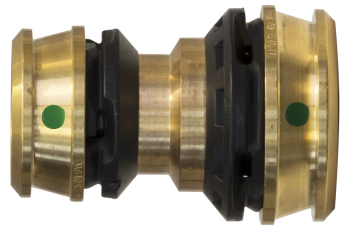

84236 Optiflex-Flowpress-Accouplement

Optiflex-Flowpress-Accouplement
Optiflex-Flowpress-Accouplement
 retour

84236 Optiflex-Flowpress-Accouplement

Info
matériau principal bronze CC246E
matériau secondaire matière synthétique
pression nominale PN 10
température de service max. 70 °C

Variantes de produits

Légende

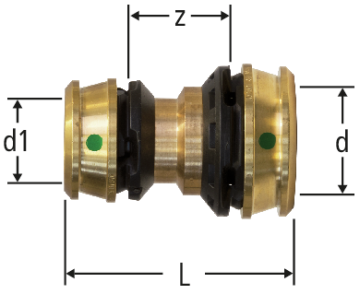

d d1 z L ζ Art. n° VE CHF RK suissetec Commander
16 16 16 16 21 50 0.7 16 84236.21 10
10 346.111
84236.21
pcs.
20 20 20 20 21 50 0.8 20 84236.22 5
10 346.112
84236.22
pcs.
20 x 16 20 x 16 20 16 22 52 0.7 20 x 16 84236.23 5
10 346.152
84236.23
pcs.
25 25 25 25 25 64 0.5 25 84236.24 5
10 346.113
84236.24
pcs.
25 x 16 25 x 16 25 16 26 60 0.7 25 x 16 84236.25 5
10 346.153
84236.25
pcs.
25 x 20 25 x 20 25 20 25 59 0.5 25 x 20 84236.26 5
10 346.153
84236.26
pcs.
32 32 32 32 25 64 0.5 32 84236.27 5
10 346.114
84236.27
pcs.
32 x 20 32 x 20 32 20 29 63 0.5 32 x 20 84236.28 5
10 346.154
84236.28
pcs.
32 x 25 32 x 25 32 25 28 67 0.5 32 x 25 84236.29 5
10 346.154
84236.29
pcs.
40 40 40 40 31 83 0.5 40 84236.30 1
10 346.115
84236.30
pcs.
40 x 32 40 x 32 40 32 31 77 0.5 40 x 32 84236.31 1
10 346.155
84236.31
pcs.
50 50 50 50 39 91 0.4 50 84236.32 1
10 346.116
84236.32
pcs.
50 x 40 50 x 40 50 40 41 93 0.4 50 x 40 84236.33 1
10 346.156
84236.33
pcs.
63 63 63 63 41 97 0.3 63 84236.34 1
10 346.117
84236.34
pcs.
63 x 50 63 x 50 63 50 43 98 0.3 63 x 50 84236.35 1
10 346.157
84236.35
pcs.
Tout dans le panier

CAO / BIM

Description Optiflex-Flowpress-Accouplement
