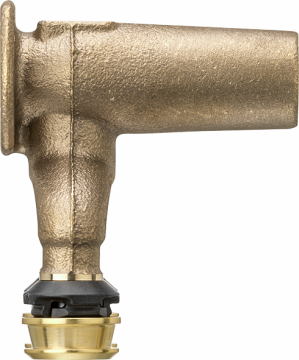

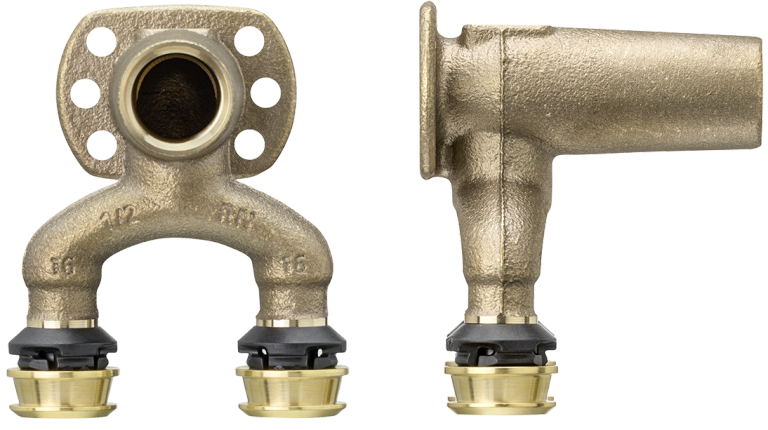

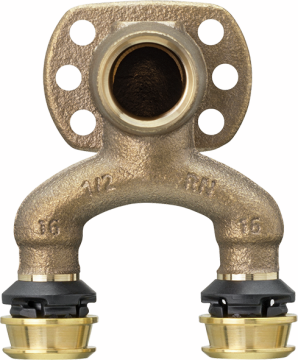

84219 Optiflex-Flowpress-Équerre de raccordement double
avec patte de fixation
| matériau principal | bronze CC246E |
| matériau secondaire | matière synthĂ©tique |
| pression nominale | PN 10 |
| température de service max. | 70 °C |

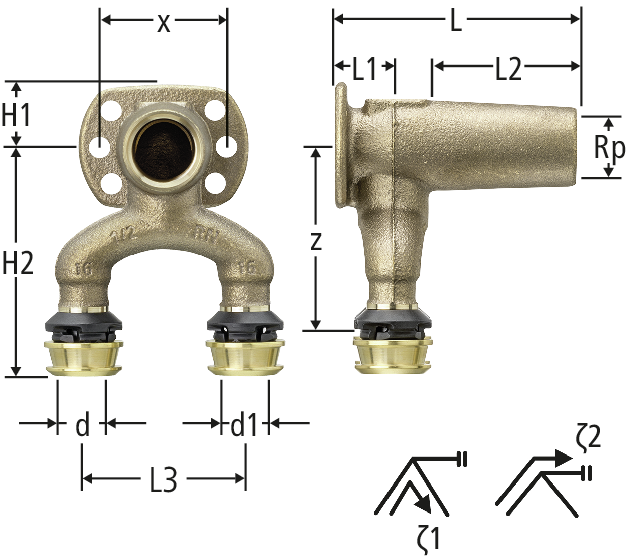

| Rp | d | d1 | z | L | L1 | L2 | L3 | H1 | H2 | x | ζ1 | ζ2 | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 16 | 56 | 63 | 18 | 19 | 50 | 20 | 71 | 40 | 2.9 | 3.3 | ½ x 16 x 16 x 63 | 84219.24 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||||
| ½ | 20 | 16 | 56 | 63 | 18 | 19 | 50 | 20 | 71 | 40 | 2.2 | 4.8 | ½ x 20 x 16 x 63 | 84219.25 | 1 |
| 10 | - | ||||
|
|
||||||||||||||||||||||
Indication
L2 = longueur du filetage
CAO / BIM
| Description | Optiflex-Flowpress-Équerre de raccordement double |
| Taille |
|
| Numéro d’article |
84219.24
|
