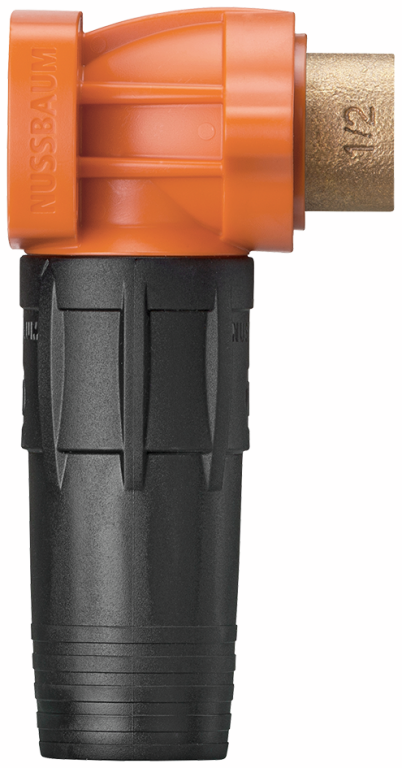

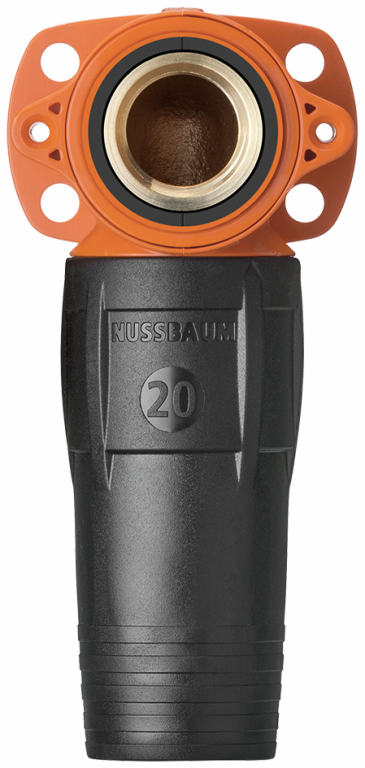

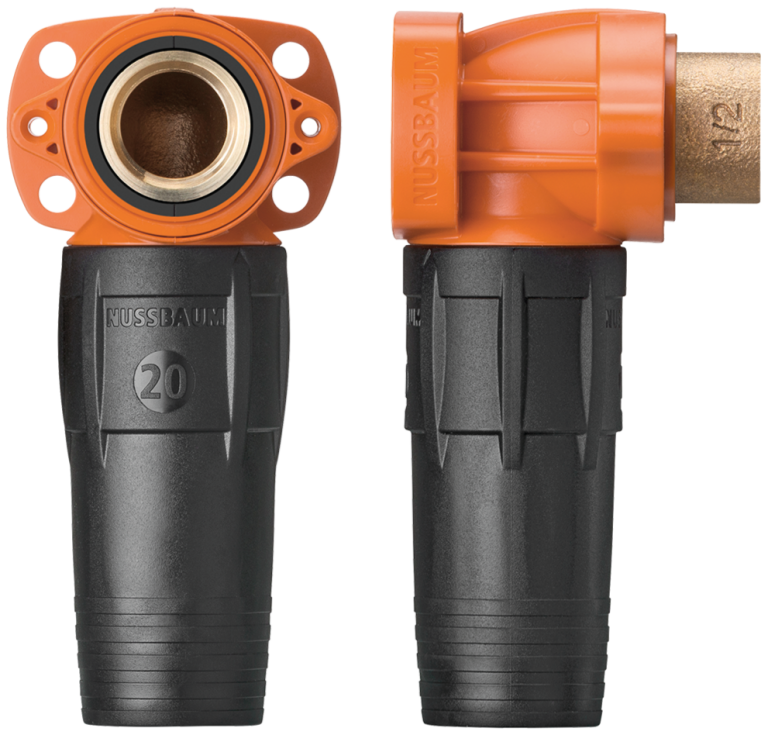

84205 Optiflex-Flowpress-Boîte prolongée
pour maçonnerie, pour installation apparente sur la paroi, boîtier en 2 parties, partie inférieure séparable, équerre de raccordement insonorisée
| matériau principal | bronze CC246E |
| matériau secondaire | matière synthétique |
| pression nominale | PN 10 |
| température de service max. | 70 °C |
| Rp | d1 | D | L | L1 | L2 | H | H1 | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 25 | 70 | 22 | 20 | 126 | 20 | 4.1 | ½ x 16 | 84205.21 | 1 |
| 11 | 341.121 | ||||
|
|
||||||||||||||||||
| ½ | 20 | 28 | 70 | 22 | 20 | 126 | 20 | 3.0 | ½ x 20 | 84205.22 | 1 |
| 11 | 341.122 | ||||
|
|
||||||||||||||||||
CAO / BIM
| Description | Optiflex-Flowpress-Boîte prolongée |
| Taille |
|
| Numéro d’article |
84205.21
|
