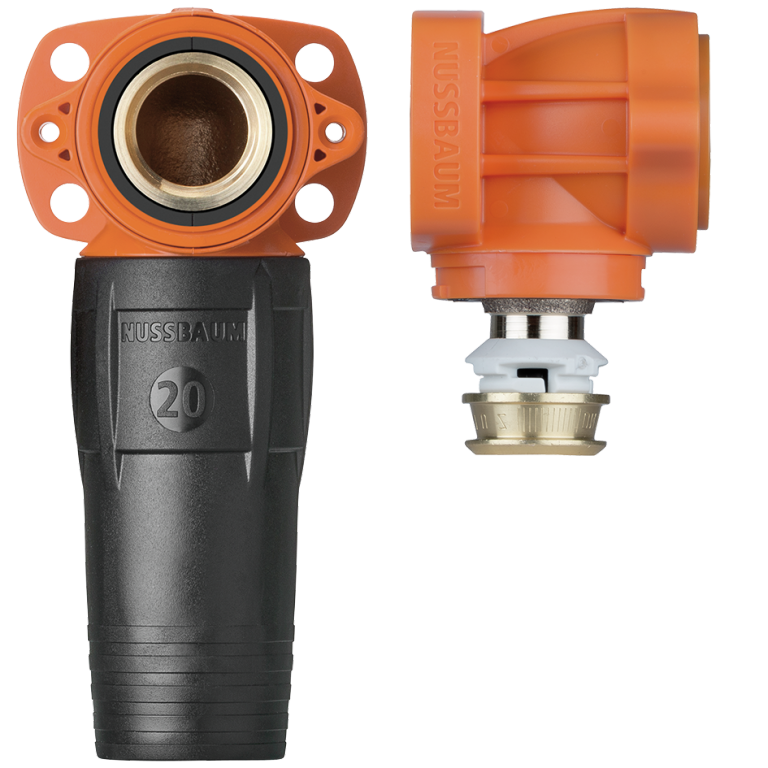

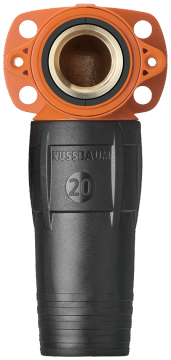

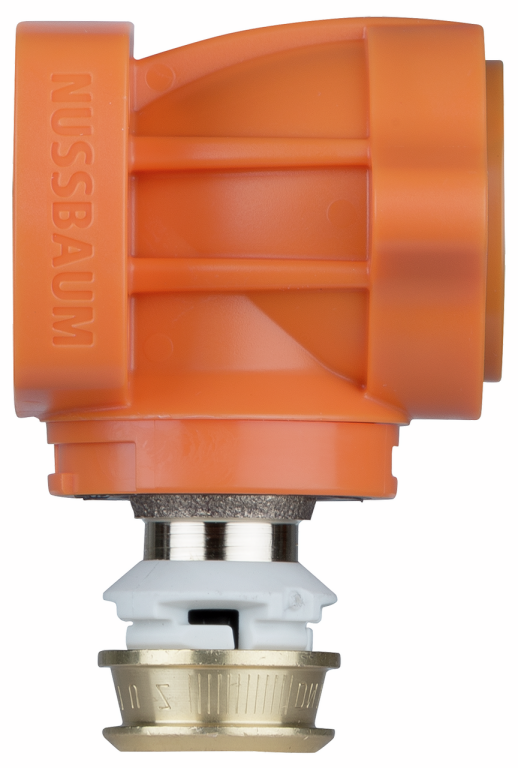

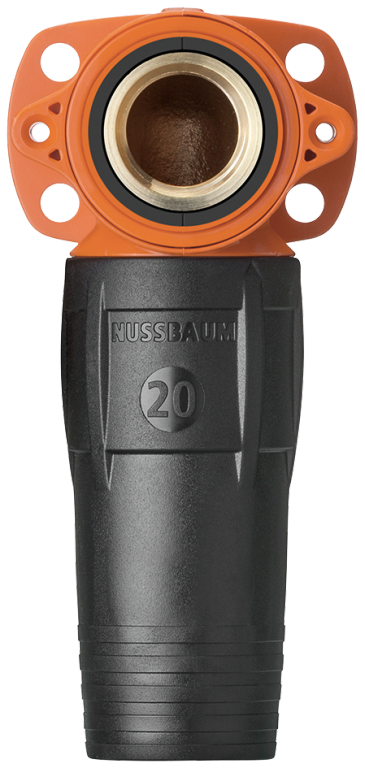

84200 Optiflex-Flowpress-Boîte
pour tuyau 1 LU
pour maçonnerie, pour installation apparente sur la paroi, boîtier en 2 parties, partie inférieure séparable, équerre de raccordement insonorisée
| matériau principal | bronze CC246E |
| matériau secondaire | matière synthétique |
| pression nominale | PN 10 |
| température de service max. | 70 °C |

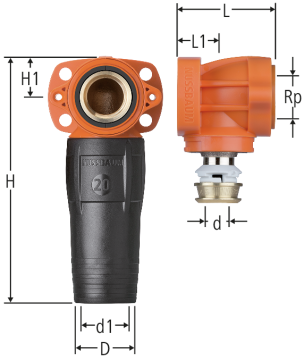

| Rp | d | d1 | D | s | L | L1 | H | H1 | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 16 | 25 | 3.8 | 50 | 22 | 126 | 20 | 4.2 | ½ x 16x3.8 | 84200.11 | 1 |
| 11 | 341.111 | ||||
|
|
|||||||||||||||||||
Indication
d: doit être raccordé uniquement aux tuyaux 87120 et 87123
CAO / BIM
| Description | Optiflex-Flowpress-Boîte |
| Taille |
|
| Numéro d’article |
84200.11
|
