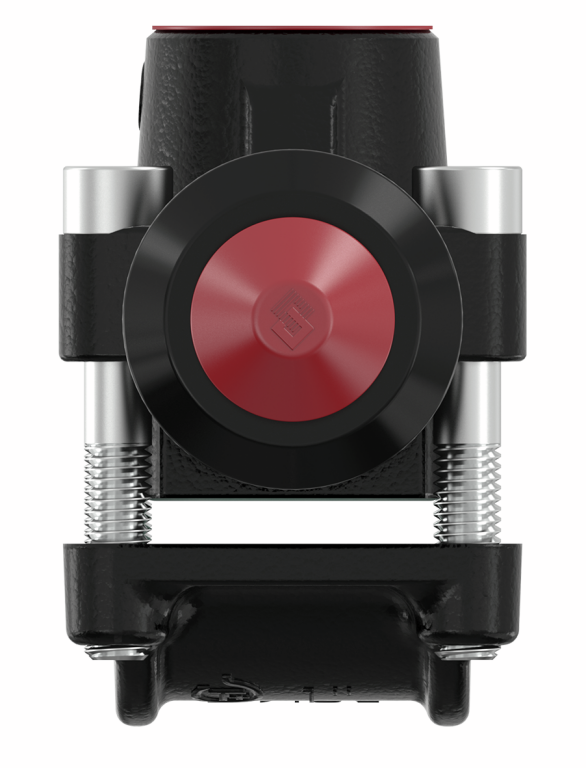

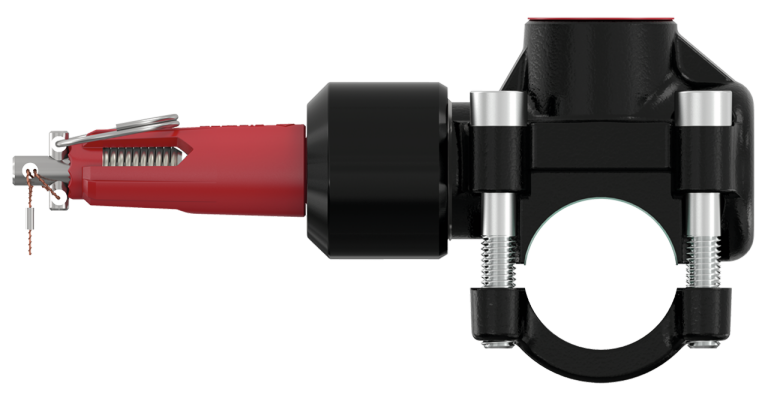

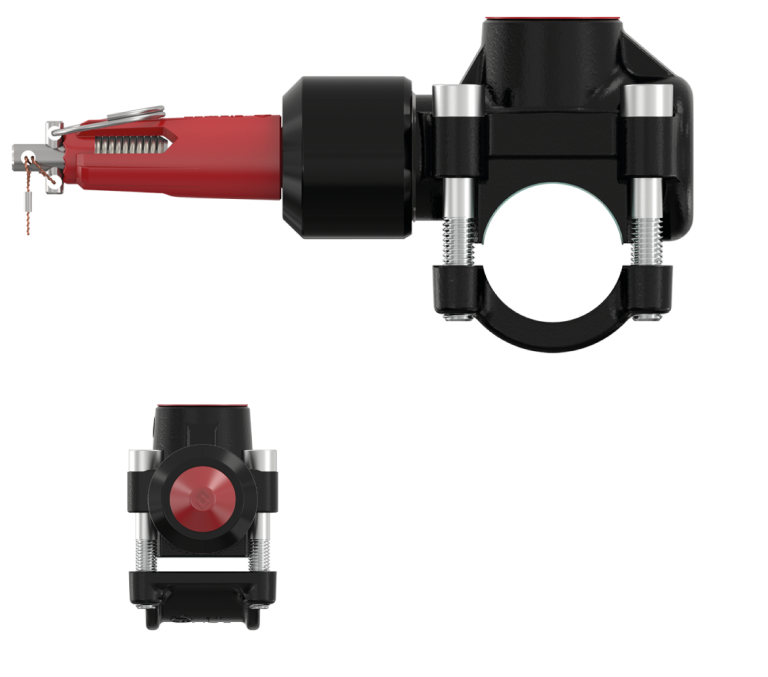

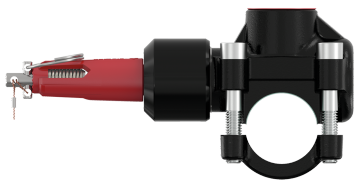

69050 Dérivation Flamco-T-Plus PN 25
avec filetage femelle
pour tuyau en acier selon tableau
| matériau principal | fonte malléable |
| pression de fonctionnement max. | 25 bar |
| pression nominale | PN 25 |
| température de service max. | 130 °C |
| fluides | eau / air / fluides non agressifs et non inflammables |

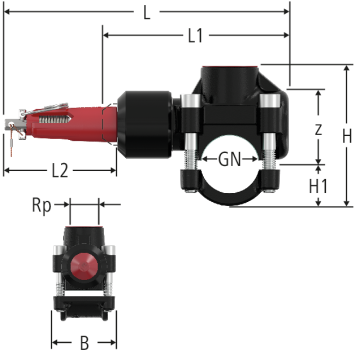

| GN | Rp | z | L | L1 | L2 | H | H1 | B | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | 36 | 148 | 95 | 66 | 68 | 19 | 47 | 5.1 | ½ x ½ | 69050.04 | 1 |
| 02 | 284.512 | ||||
|
|
|||||||||||||||||||
| ¾ | ½ | 43 | 155 | 102 | 66 | 77 | 21 | 50 | 2.2 | ¾ x ½ | 69050.05 | 1 |
| 02 | 284.513 | ||||
|
|
|||||||||||||||||||
| 1 | ¾ | 43 | 167 | 114 | 66 | 82 | 25 | 55 | 4.1 | 1 x ¾ | 69050.06 | 1 |
| 02 | 284.514 | ||||
|
|
|||||||||||||||||||
| 1¼ | 1 | 56 | 182 | 129 | 66 | 102 | 29 | 68 | 2.7 | 1¼ x 1 | 69050.07 | 1 |
| 02 | 284.515 | ||||
|
|
|||||||||||||||||||
| 1½ | 1¼ | 70 | 206 | 153 | 66 | 125 | 35 | 83 | 2.7 | 1½ x 1¼ | 69050.08 | 1 |
| 02 | 284.516 | ||||
|
|
|||||||||||||||||||
| 2 | 1¼ | 76 | 206 | 153 | 66 | 136 | 41 | 83 | 2.7 | 2 x 1¼ | 69050.09 | 1 |
| 02 | 284.517 | ||||
|
|
|||||||||||||||||||
| 2½ | 1¼ | 82 | 235 | 188 | 66 | 152 | 51 | 83 | 2.7 | 2½ x 1¼ | 69050.10 | 1 |
| 02 | 284.518 | ||||
|
|
|||||||||||||||||||
| 3 | 1¼ | 91 | 235 | 188 | 66 | 167 | 57 | 83 | 2.7 | 3 x 1¼ | 69050.11 | 1 |
| 02 | 284.521 | ||||
|
|
|||||||||||||||||||
Indication
GN = dimension du tuyau en acier
CAO / BIM
| Description | Dérivation Flamco-T-Plus PN 25 |
| Taille |
|
| Numéro d’article |
69050.04
|
