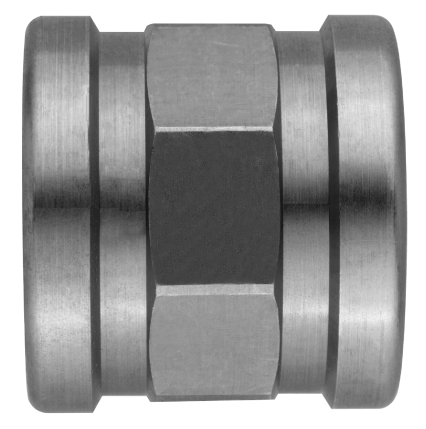

91010 Optifitt-Serra-Manchon
| matériau principal | bronze CC499K |
| traitement de surface | chromé |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de fonctionnement max. | 90 °C |

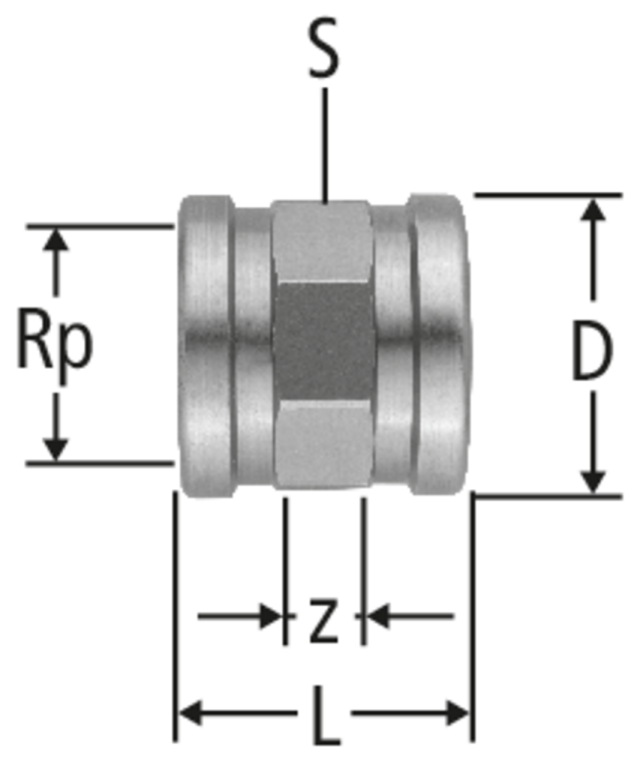

| Rp | D | z | L | S | ζ | Art. n° | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 22 | 3 | 23 | 21 | 0.3 | ⅜ | 91010.53 |
| 01 | 1 | 214.111 | ||||
|
|
|||||||||||||||
| ½ | 28 | 4 | 30 | 26 | 0.2 | ½ | 91010.54 |
| 01 | 5 | 214.112 | ||||
|
|
|||||||||||||||
| ¾ | 36 | 4 | 34 | 34 | 0.1 | ¾ | 91010.55 |
| 01 | 5 | 214.113 | ||||
|
|
|||||||||||||||
CAO / BIM
| Description | Optifitt-Serra-Manchon |
| Taille |
|
| Numéro d’article |
91010.53
|
