57036 Optifitt-Press-Pièce intermédiaire
pour tuyau bouilleur, avec filetage mâle
| matériau principal | acier 1.0308 |
| traitement de surface | galvanisé/nickelé |
| pression nominale | PN 16 |
| température de service max. | 95 °C |

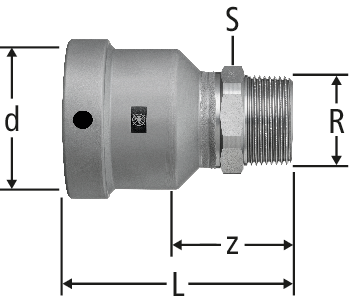

| R | d | z | L | S | ζ | Art. n° | VE | CHF | RK | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 38.0 | 40 | 82 | 32 | 0.2 | 38.0 x ¾ | 57036.22 | 1 |
| 06 | - |
| 1 | 38.0 | 42 | 84 | 41 | 0.3 | 38.0 x 1 | 57036.23 | 1 |
| 06 | - |
| 1¼ | 38.0 | 57 | 71 | 46 | 0.3 | 38.0 x 1¼ | 57036.24 | 1 |
| 06 | - |
| 1 | 44.5 | 48 | 96 | 41 | 0.3 | 44.5 x 1 | 57036.27 | 1 |
| 06 | - |
| 1¼ | 44.5 | 48 | 96 | 46 | 0.3 | 44.5 x 1¼ | 57036.29 | 1 |
| 06 | - |
| 1½ | 44.5 | 35 | 82 | 55 | 0.2 | 44.5 x 1½ | 57036.30 | 1 |
| 06 | - |
| 1¼ | 57.0 | 55 | 103 | 46 | 0.3 | 57.0 x 1¼ | 57036.28 | 1 |
| 06 | - |
| 1½ | 57.0 | 53 | 101 | 55 | 0.2 | 57.0 x 1½ | 57036.31 | 1 |
| 06 | - |
| 2 | 57.0 | 55 | 103 | 70 | 0.1 | 57.0 x 2 | 57036.32 | 1 |
| 06 | - |
CAO / BIM
| Description | Optifitt-Press-Pièce intermédiaire |
| Taille |
|
| Numéro d’article |
57036.22
|
