87157 Optiflex-Flowpress-Tuyau rigide
barre
renforcé aluminium, avec barrière de diffusion
| matériau principal | matière synthétique |
| pression nominale | PN 10 |
| température de service max. | 70 °C |
| Rauhigkeitsbeiwert k | 0.007 mm |
| coefficient de dilatation thermique alpha | 0.03 |

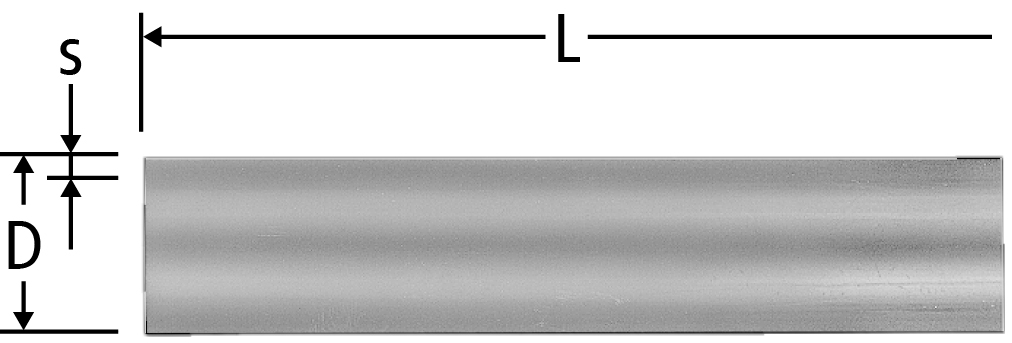

| D | s | L | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 2.2 | 5000 | 2.0 | 16 | 87157.21 | 5 |
| 15 | 251.221 | ||||
|
|
|||||||||||||
| 20 | 2.8 | 5000 | 1.6 | 20 | 87157.22 | 5 |
| 15 | 251.222 | ||||
|
|
|||||||||||||
| 25 | 2.7 | 5000 | 1.1 | 25 | 87157.23 | 5 |
| 15 | 251.223 | ||||
|
|
|||||||||||||
| 32 | 3.2 | 5000 | 0.8 | 32 | 87157.24 | 5 |
| 15 | 251.224 | ||||
|
|
|||||||||||||
| 40 | 3.5 | 5000 | 0.6 | 40 | 87157.25 | 5 |
| 15 | 251.225 | ||||
|
|
|||||||||||||
| 50 | 4.0 | 5000 | 0.4 | 50 | 87157.26 | 5 |
| 15 | 251.226 | ||||
|
|
|||||||||||||
| 63 | 4.5 | 5000 | 0.3 | 63 | 87157.27 | 5 |
| 15 | 251.227 | ||||
|
|
|||||||||||||
CHF = prix par mètre
ζ = valeur Zeta par 1 mètre de tuyau
Attention: la pièce intermédiaire Optiflex-Flowpress 84235 (dim. 16, 20) sert à raccorder les anciens tuyaux rigides PE-Xc Optiflex (livrés dès le 01.01.2007) avec les nouveaux tuyaux rigides Optiflex-Flowpress (livrés dès le 31.03.2016). Les dimensions 25, 32, 40, 50 et 63 sont compatibles avec les raccords Optiflex-Flowpress.
CAO / BIM
| Description | Optiflex-Flowpress-Tuyau rigide |
| Taille |
|
| Numéro d’article |
87157.21
|
