12077 Redfil
avec raccord à écrou mobile Optipress-Aquaplus
réducteur de pression combiné avec filtre fin, avec godet du filtre en polyamide, tamis filtrant en matière synétique
| matériau principal | bronze CC246E |
| fluides | eau |
| pression nominale | PN 16 |
| pression secondaire min. | 2 bar |
| pression secondaire max. | 6 bar |
| pression secondaire, réglage d'usine | 4 bar |
| température de service max. | 30 °C |
| type de rinçage à contre-courant | pas de rinçage à contre-courant |

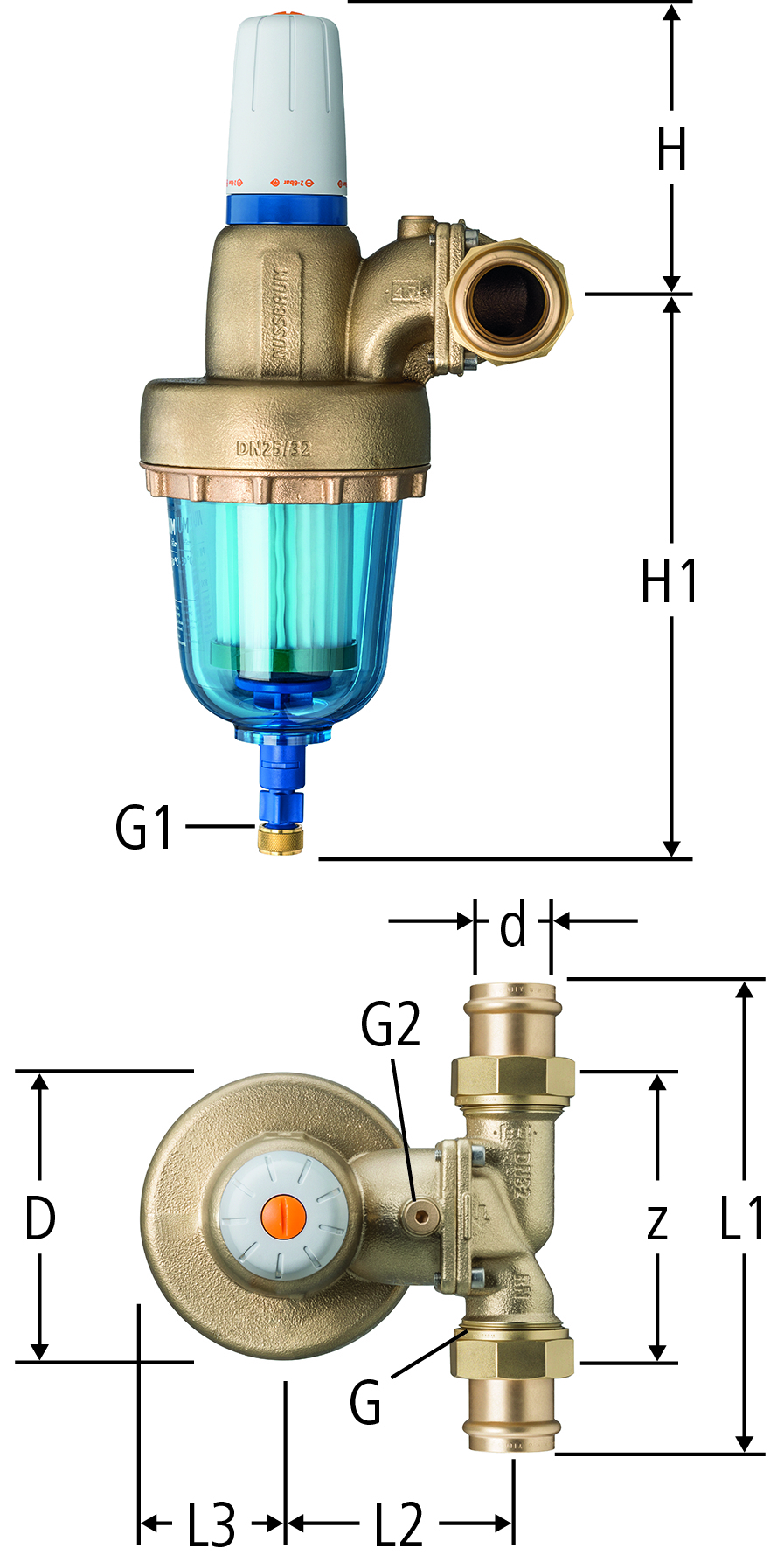

| G | G1 | G2 | d | D | z | L1 | L2 | L3 | H | H1 | w | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1¼ | ⅜ | ¼ | 28 | 134 | 135 | 183 | 102 | 67 | 130 | 256 | 100 | 5.4 | 2 bar - 6 bar | 28 | 12077.25 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||||
| 1½ | ⅜ | ¼ | 35 | 134 | 155 | 207 | 102 | 67 | 130 | 256 | 100 | 6.6 | 2 bar - 6 bar | 35 | 12077.26 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||||
| 1¾ | ⅜ | ¼ | 42 | 134 | 189 | 261 | 127 | 67 | 190 | 395 | 100 | 12 | 2 bar - 6 bar | 42 * | 12077.27 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||||
| 2⅜ | ⅜ | ¼ | 54 | 134 | 201 | 281 | 127 | 67 | 190 | 395 | 100 | 13.8 | 2 bar - 6 bar | 54 * | 12077.28 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||||||||||
Indication
* Avec godet de filtre long
w = seuil de filtration [µm]
CAO / BIM
| Description | Redfil |
| Taille |
|
| Numéro d’article |
12077.25
|
