17020 Filtre
à brides pour eau jusqu'à 40 °C corps à revêtement par poudre époxy bleu, tamis filtrant en acier inoxydable, seuil de filtration 600 microns, bride selon DIN EN 558 - PN 16
PN 16.0

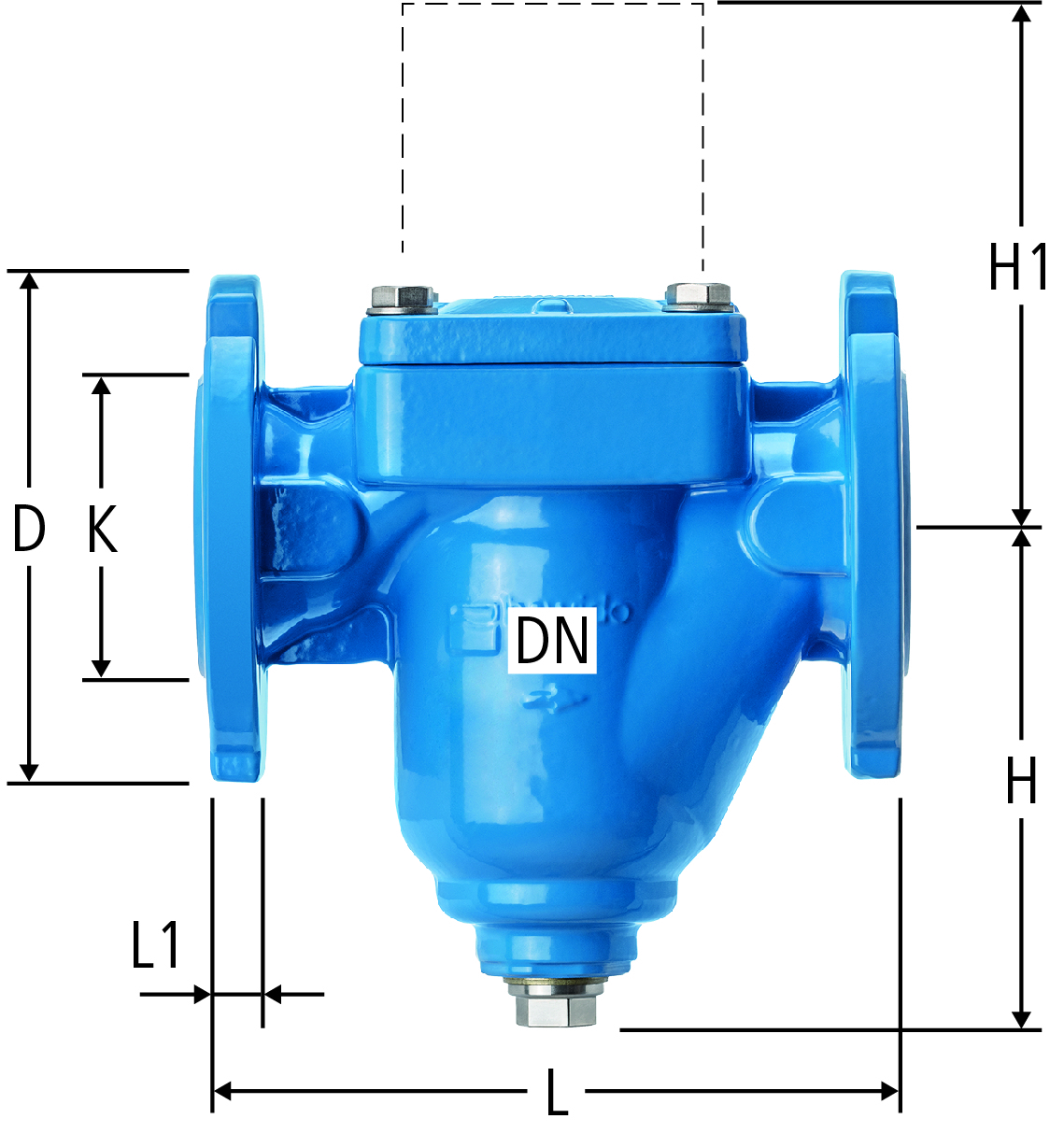

| DN | L | L1 | H | H1 | D | N | K | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 290 | 19 | 203 | 275 | 185 | 4x Ø18 | 145 | 81 | 65 | 17020.37 |
| 04 | 1 | 716.117 | ||||
|
|
||||||||||||||||||
| 80 | 310 | 19 | 206 | 300 | 200 | 8x Ø18 | 160 | 102 | 80 | 17020.38 |
| 04 | 1 | 716.118 | ||||
|
|
||||||||||||||||||
| 100 | 350 | 19 | 228 | 355 | 220 | 8x Ø18 | 180 | 165 | 100 | 17020.39 |
| 04 | 1 | 716.121 | ||||
|
|
||||||||||||||||||
N = Nombre de trous x diamètre
H1 = Hauteur de dégagement
Sous www.nussbaum.ch/outils, vous trouverez un guide de sélection des boulons pour raccordements à bride.
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Filtre |
| Taille |
|
| Numéro d’article |
17020.37
|
