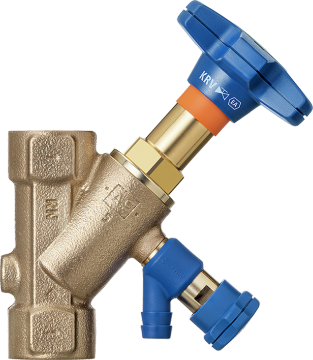

22132 KRV-Robinet EA
avec robinet de rinçage pour eau jusqu'à 90 °C robinet d'arrêt avec clapet anti-retour, avec tête Easy-Top
PN 16.0

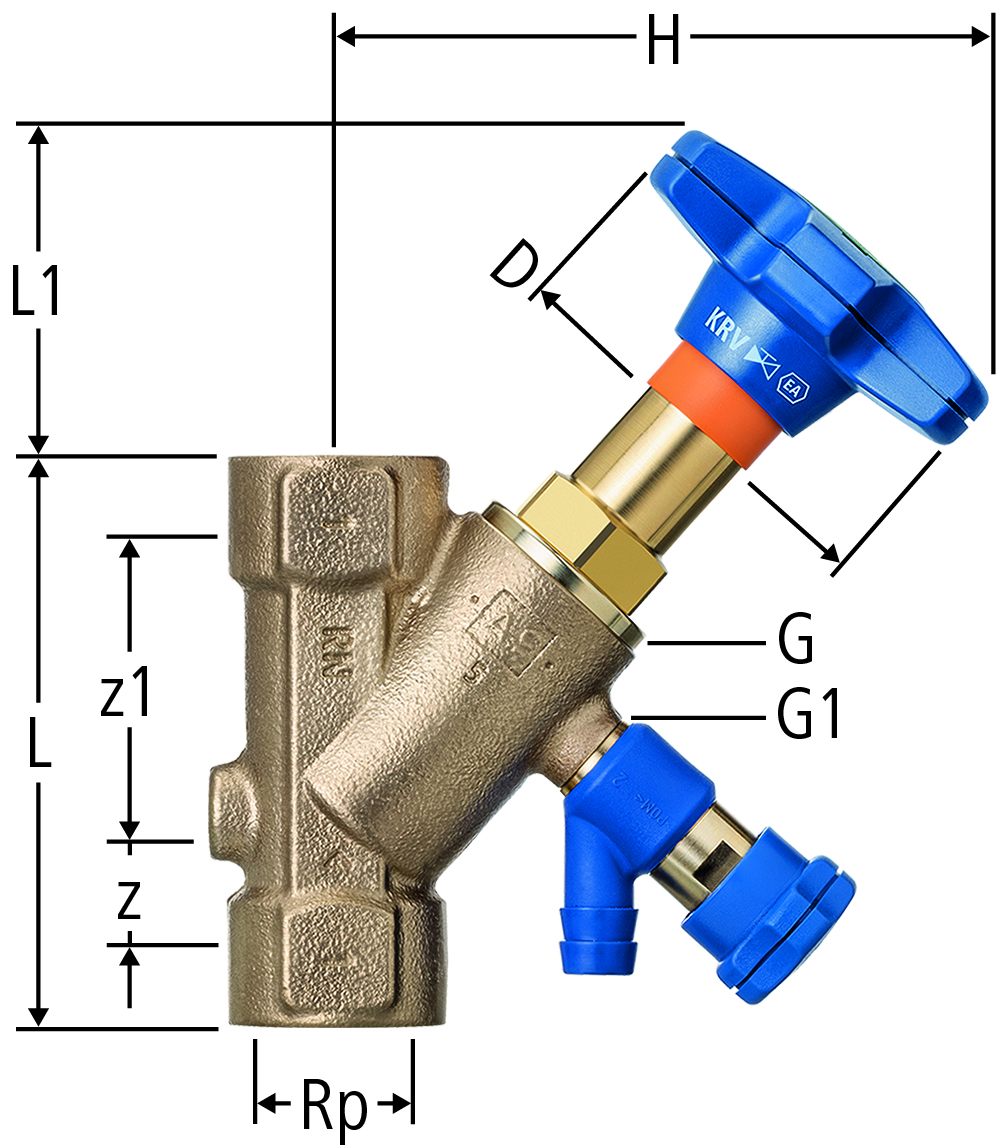

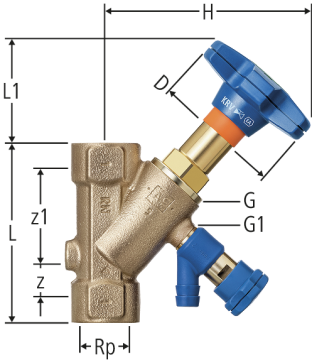

| Rp | G | G1 | z | z1 | L | L1 | H | D | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | ¼ | 19 | 31 | 75 | 45 | 85 | 60 | 4.8 | ½ | 22132.04 |
| 01 | 1 | 621.183 | ||||
|
|
|||||||||||||||||||
| ¾ | ¾ | ¼ | 17 | 41 | 87 | 48 | 96 | 60 | 9.0 | ¾ | 22132.05 |
| 01 | 1 | 621.184 | ||||
|
|
|||||||||||||||||||
| 1 | 1 | ¼ | 18 | 48 | 100 | 59 | 116 | 73 | 14.7 | 1 | 22132.06 |
| 01 | 1 | 621.185 | ||||
|
|
|||||||||||||||||||
| 1¼ | 1¼ | ¼ | 20 | 60 | 118 | 65 | 133 | 73 | 22.7 | 1¼ | 22132.07 |
| 01 | 1 | 621.186 | ||||
|
|
|||||||||||||||||||
| 1½ | 1½ | ¼ | 24 | 68 | 130 | 69 | 149 | 98 | 34.8 | 1½ | 22132.08 |
| 01 | 1 | 621.187 | ||||
|
|
|||||||||||||||||||
| 2 | 2 | ¼ | 23 | 79 | 150 | 77 | 171 | 98 | 57.5 | 2 | 22132.09 |
| 01 | 1 | 621.188 | ||||
|
|
|||||||||||||||||||
| 2½ | 2½ | ¼ | 31 | 100 | 185 | 107 | 220 | 139 | 121.4 | 2½ | 22132.10 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||
CAO / BIM
| Description | KRV-Robinet EA |
| Taille |
|
| Numéro d’article |
22132.04
|
