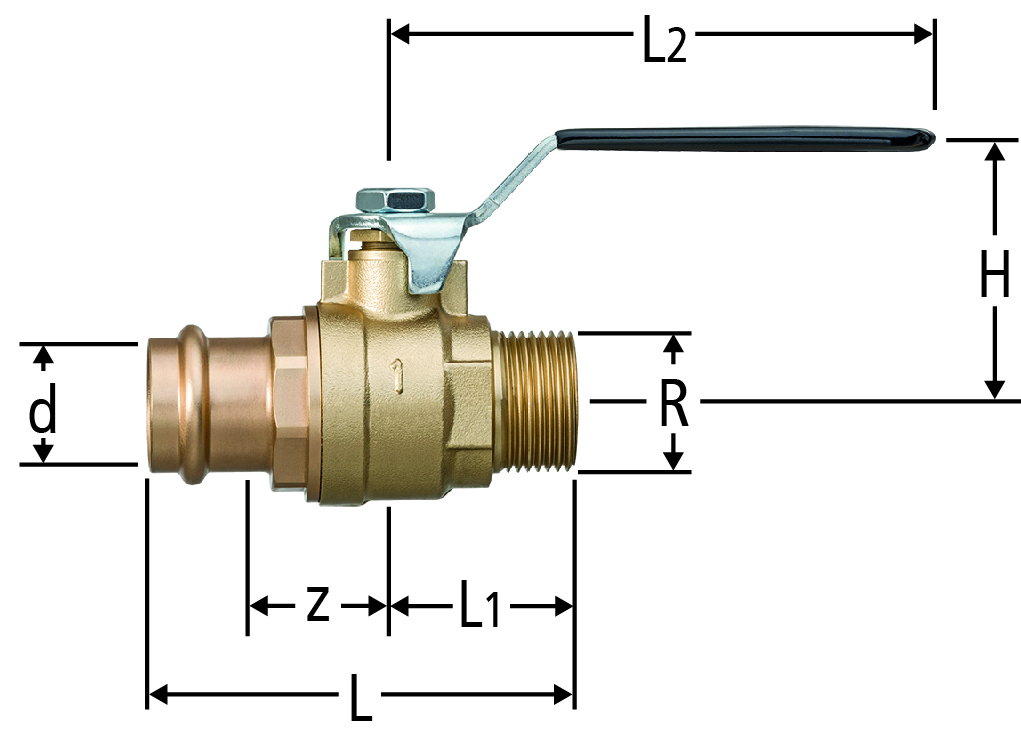

82102 Optipress-Robinet à bille
avec filetage mâle, avec poignée métallique pour eau jusqu'à 90 °C et air comprimé (classe 1 - 4, concentration d'huile max.: 5 mg/m³) poignée noire, bille en laiton chromé dur, joints PTFE, joint de l'axe PTFE
PN 16.0
| R | d | z | L | L1 | L2 | H | Kvs | N° d'art. | CR | UV | suissetec | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 24 | 76 | 29 | 90 | 54 | 10.3 | 15 x ½ | 82102.22 | 20 | 1 | - | ||||||||||||||
|
Pièces de rechange
|
||||||||||||||||||||||||||
| ¾ | 18 | 28 | 82 | 32 | 90 | 54 | 33 | 18 x ¾ | 82102.23 | 20 | 1 | - | ||||||||||||||
|
Pièces de rechange
|
||||||||||||||||||||||||||
| ¾ | 22 | 29 | 84 | 32 | 90 | 58 | 47 | 22 x ¾ | 82102.24 | 20 | 1 | - | ||||||||||||||
|
Pièces de rechange
|
||||||||||||||||||||||||||
| 1 | 28 | 34 | 99 | 41 | 125 | 66 | 54 | 28 x 1 | 82102.25 | 20 | 1 | - | ||||||||||||||
|
Pièces de rechange
|
||||||||||||||||||||||||||
| 1¼ | 35 | 36 | 110 | 49 | 125 | 71 | 82 | 35 x 1¼ | 82102.26 | 20 | 1 | - | ||||||||||||||
|
Pièces de rechange
|
||||||||||||||||||||||||||
| 1½ | 42 | 42 | 133 | 55 | 140 | 80 | 160 | 42 x 1½ | 82102.27 | 20 | 1 | - | ||||||||||||||
|
Pièces de rechange
|
||||||||||||||||||||||||||
| 2 | 54 | 55 | 159 | 64 | 140 | 88 | 230 | 54 x 2 | 82102.28 | 20 | 1 | - | ||||||||||||||
|
Pièces de rechange
|
||||||||||||||||||||||||||
Pas admis pour les installations d'eau de boisson selon la directive W3 de la SSIGE.
Informations sur le produit
- Procès-verbal d'essai de pression - Méthode de contrôle A, essai d‘étanchéité avec de l‘air et essai final avant la remise
- Procès-verbal d'essai de pression - Méthode de contrôle B, essai d‘étanchéité avec de l‘air et essai de résistance avec de l‘eau de boisson
- Procès-verbal d'essai de pression - Méthode de contrôle C, essai d‘étanchéité et de résistance avec de l‘eau de boisson
