26030 Robinet à bille
acier inoxydable poignée-arrêt, joints PTFE pour eau jusqu'à 100 °C, air comprimé, huile et benzine
PN 16.0

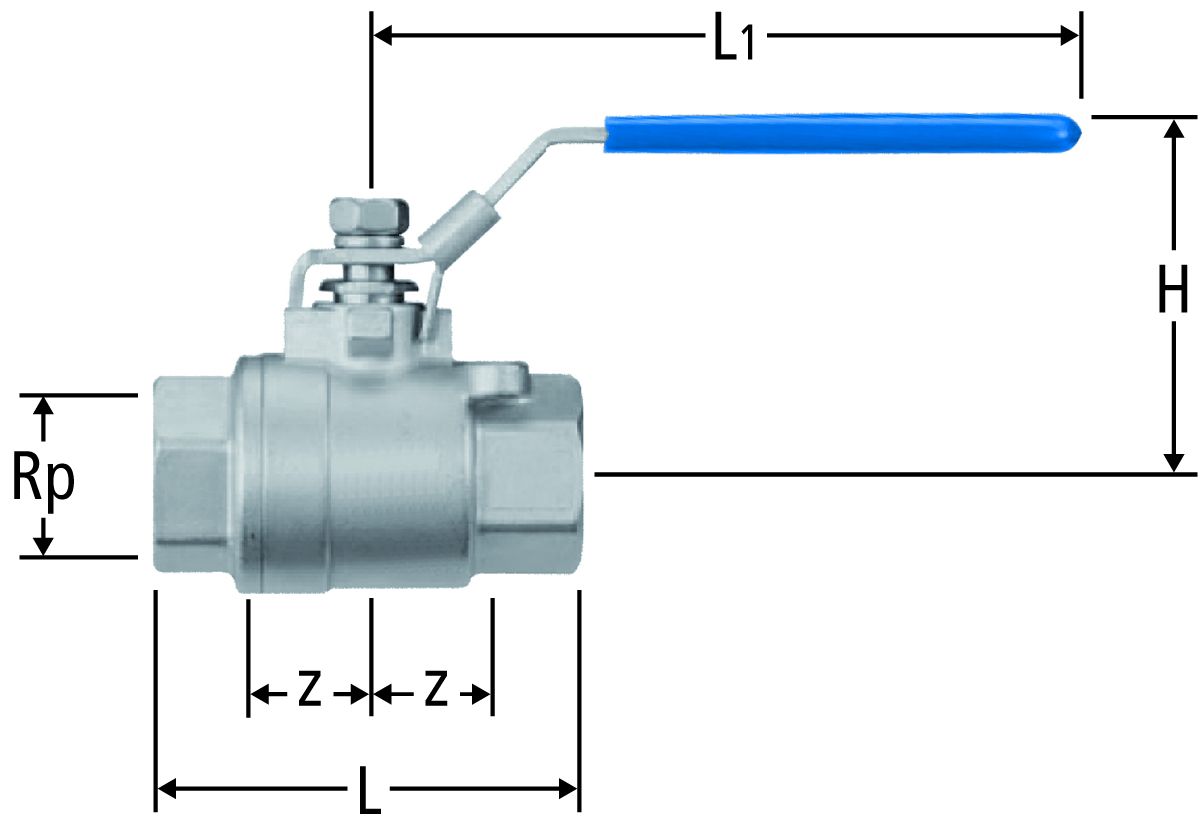

| Rp | z | L | L1 | H | Kvs | N° d'art. | CR | UV | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|
| ¼ | - | 36 | 76 | 43 | 8 | ¼ | 26030.62 | 01 | 1 | 655.131 |
| ⅜ | 11 | 42 | 76 | 50 | 10.3 | ⅜ | 26030.63 | 01 | 1 | 655.132 |
| ½ | 11 | 48 | 85 | 50 | 35 | ½ | 26030.64 | 01 | 1 | 655.133 |
| ¾ | 14 | 58 | 95 | 57 | 47 | ¾ | 26030.65 | 01 | 1 | 655.134 |
| 1 | 17 | 68 | 120 | 68 | 54 | 1 | 26030.66 | 01 | 1 | 655.135 |
| 1¼ | 21 | 80 | 120 | 74 | 82 | 1¼ | 26030.67 | 01 | 1 | 655.136 |
| 1½ | 26 | 90 | 150 | 85 | 160 | 1½ | 26030.68 | 01 | 1 | 655.137 |
| 2 | 29 | 105 | 150 | 94 | 230 | 2 | 26030.69 | 01 | 1 | 655.138 |
| 2½ | 43 | 140 | 215 | 136 | 510 | 2½ | 26030.70 | 01 | 1 | 655.138 |
Indication
Pas admis pour les installations d'eau de boisson selon la directive W3 de la SSIGE.
Informations sur le produit
- Procès-verbal d'essai de pression - Méthode de contrôle A, essai d‘étanchéité avec de l‘air et essai final avant la remise
- Procès-verbal d'essai de pression - Méthode de contrôle B, essai d‘étanchéité avec de l‘air et essai de résistance avec de l‘eau de boisson
- Procès-verbal d'essai de pression - Méthode de contrôle C, essai d‘étanchéité et de résistance avec de l‘eau de boisson
