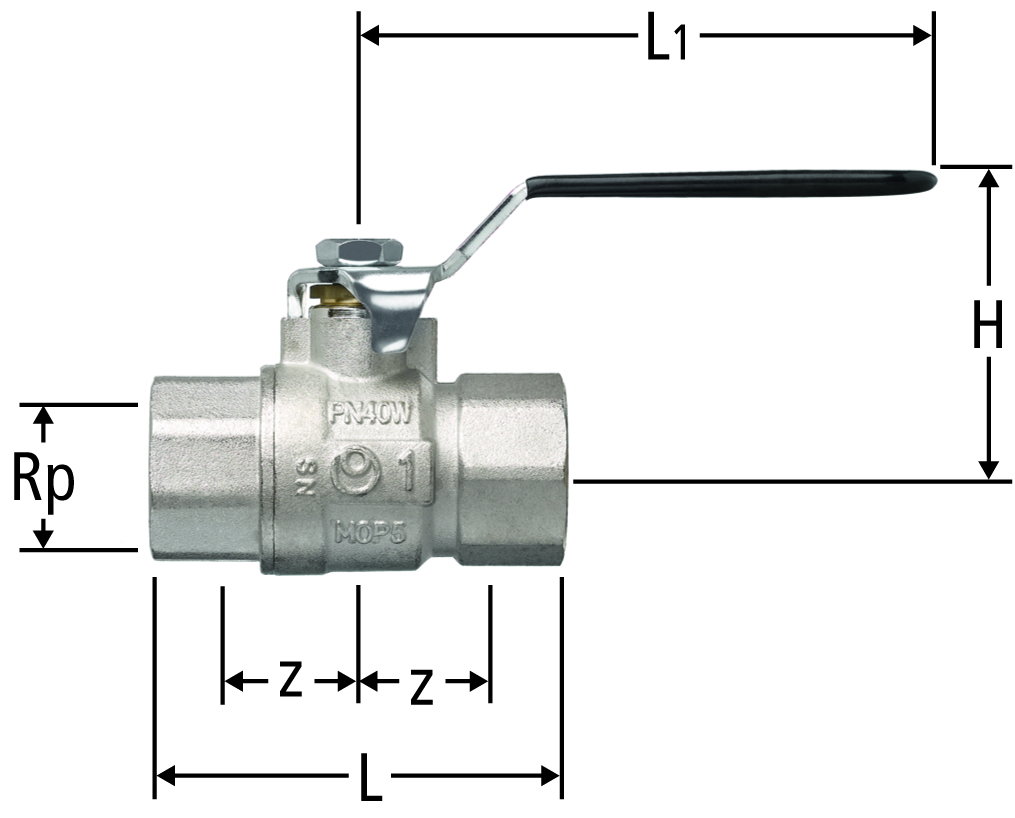

26003 Robinet à bille
avec filetage femelle poignée noire, bille en laiton chromé dur, joints PTFE/FKM pour eau jusqu'à 100 °C, air comprimé, huile et benzine
PN 16.0
| Rp | z | L | L1 | H | Kvs | N° d'art. | CHF | CR | UV | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¼ | 13 | 45 | 80 | 40 | 8 | ¼ | 26003.52 |
| 01 | 1 | 655.131 | ||||
| ⅜ | 20 | 60 | 80 | 40 | 10.3 | ⅜ | 26003.53 |
| 01 | 1 | 655.132 | ||||
| ½ | 25 | 75 | 90 | 52 | 35 | ½ | 26003.54 |
| 01 | 1 | 655.133 | ||||
|
|
|||||||||||||||
| ¾ | 25 | 80 | 90 | 55 | 47 | ¾ | 26003.55 |
| 01 | 1 | 655.134 | ||||
|
|
|||||||||||||||
| 1 | 28 | 90 | 125 | 64 | 54 | 1 | 26003.56 |
| 01 | 1 | 655.135 | ||||
|
|
|||||||||||||||
| 1¼ | 36 | 110 | 125 | 69 | 82 | 1¼ | 26003.57 |
| 01 | 1 | 655.136 | ||||
|
|
|||||||||||||||
| 1½ | 41 | 120 | 140 | 78 | 160 | 1½ | 26003.58 |
| 01 | 1 | 655.137 | ||||
|
|
|||||||||||||||
| 2 | 46 | 140 | 140 | 85 | 230 | 2 | 26003.59 |
| 01 | 1 | 655.138 | ||||
|
|
|||||||||||||||
Indication
Pas admis pour les installations d'eau de boisson selon la directive W3 de la SSIGE.
CAO / BIM
| Description | Robinet à bille |
| Taille |
|
| Numéro d’article |
26003.52
|
| Vue détaillée |
