90012 Optifitt-Serra-Té réduit

 retour

90012 Optifitt-Serra-Té réduit

Info

Variantes de produits

Légende

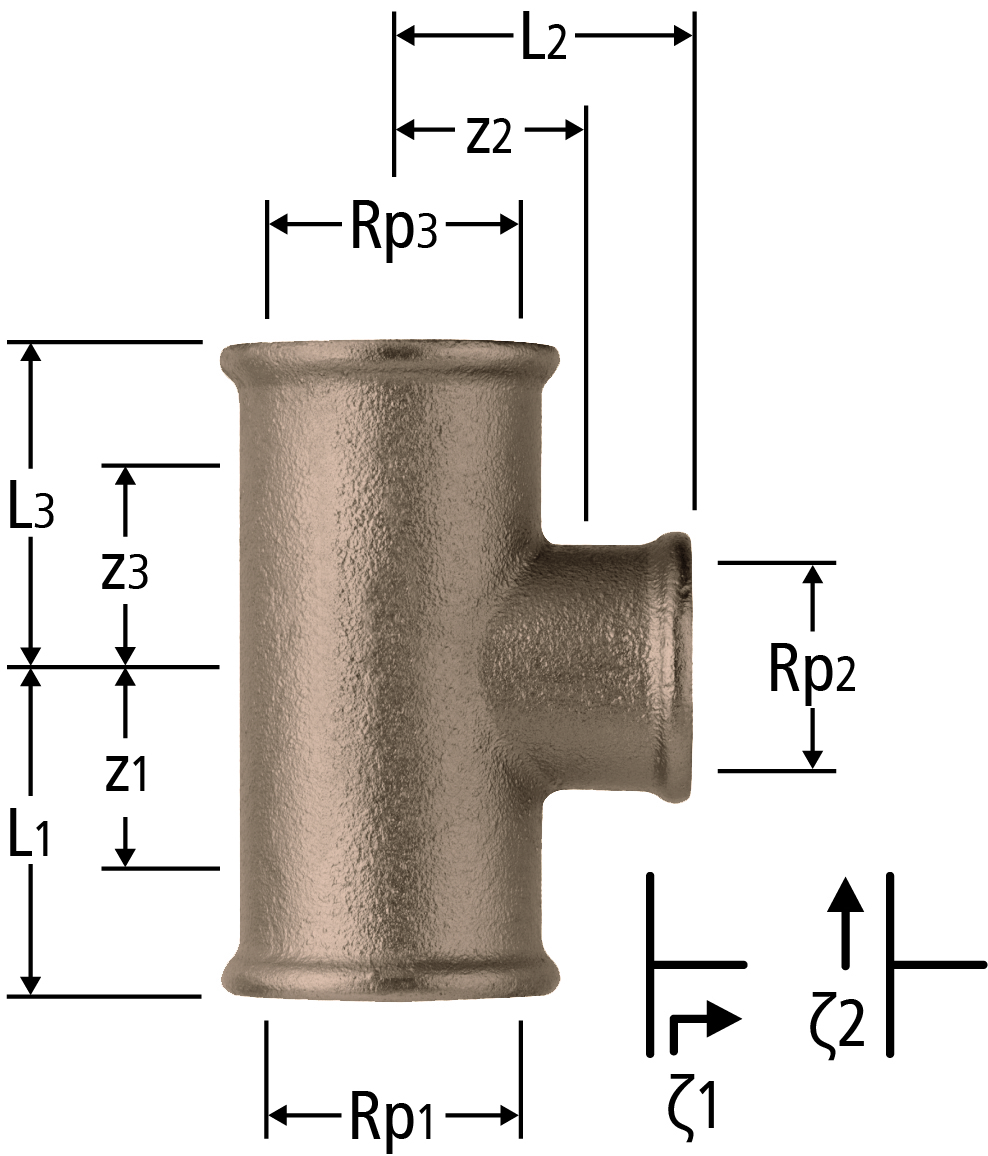

Rp1 Rp2 Rp3 z1 z2 z3 L1 L2 L3 ζ1 ζ2 N° d'art. CR UV suissetec Commander Pièces de rechange et accessoires
½ x ⅜ x ½ ½ x ⅜ x ½ ½ ½ 17 16 17 30 26 30 1.3 0.4 ½ x ⅜ x ½ 90012.21 03 5 213.132
90012.21
pc.

¾ x ½ x ½ ¾ x ½ x ½ ¾ ½ ½ 14 13 13 29 26 26 1.3 0.4 ¾ x ½ x ½ 90012.25 03 5 -
90012.25
pc.

¾ x ½ x ¾ ¾ x ½ x ¾ ¾ ½ ¾ 18 21 18 29 31 29 1.3 0.6 ¾ x ½ x ¾ 90012.24 03 5 213.133
90012.24
pc.

¾ x ¾ x ½ ¾ x ¾ x ½ ¾ ¾ ½ 15 15 13 30 30 26 1.3 0.4 ¾ x ¾ x ½ 90012.26 03 5 -
90012.26
pc.

1 x ½ x 1 1 x ½ x 1 1 ½ 1 13 17 13 30 30 30 1.3 0.4 1 x ½ x 1 90012.28 03 5 -
90012.28
pc.
Spectacle

Cet article correspond aux produits suivants:

Photo N° d'article Description du produit Matière principale Commander
Station de séparation et de sécurité AB 15068.05 Station de séparation et de sécurité AB AB3, pour eau jusqu'à 35 °C Matière principale: Acier inoxydable
15068.05
pc.
1 x ¾ x 1 1 x ¾ x 1 1 ¾ 1 19 21 19 36 36 36 1.3 0.3 1 x ¾ x 1 90012.27 03 5 213.134
90012.27
pc.

1 x 1 x ½ 1 x 1 x ½ 1 1 ½ 20 20 19 37 37 32 1.3 0.3 1 x 1 x ½ 90012.29 03 5 -
90012.29
pc.

1¼ x ½ x ¾ 1¼ x ½ x ¾ ½ ¾ 15 22 14 36 37 30 1.3 0.2 1¼ x ½ x ¾ 90012.30 03 1 213.135
90012.30
pc.

1¼ x ½ x 1¼ 1¼ x ½ x 1¼ ½ 15 23 15 34 36 34 1.3 0.2 1¼ x ½ x 1¼ 90012.34 03 1 213.136
90012.34
pc.

1¼ x ¾ x 1¼ 1¼ x ¾ x 1¼ ¾ 18 24 18 37 39 37 1.3 0.2 1¼ x ¾ x 1¼ 90012.35 03 1 213.136
90012.35
pc.

1½ x ½ x 1½ 1½ x ½ x 1½ ½ 15 27 15 34 40 34 1.3 0.2 1½ x ½ x 1½ 90012.38 03 1 213.136
90012.38
pc.

1½ x ¾ x 1½ 1½ x ¾ x 1½ ¾ 18 27 18 37 42 37 1.3 0.2 1½ x ¾ x 1½ 90012.39 03 1 -
90012.39
pc.
