81017 Optipress-Aquaplus-Point de mesure de la température
avec doigt de gant pour thermomètre, sans thermomètre
| matériau principal | bronze CC246E |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| d | z1 | L1 | T | ζ | Art. n° | VE | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 19 | 41 | 45 | 0.4 | 15 | 81017.22 | 1 |
| 20 | 1 | 265.132 | ||||
|
|
|||||||||||||||
| 18 | 18 | 40 | 45 | 0.3 | 18 | 81017.23 | 1 |
| 20 | 1 | 265.133 | ||||
|
|
|||||||||||||||
| 22 | 19 | 42 | 45 | 0.2 | 22 | 81017.24 | 1 |
| 20 | 1 | 265.134 | ||||
|
|
|||||||||||||||
| 28 | 21 | 45 | 45 | 0.2 | 28 | 81017.25 | 1 |
| 20 | 1 | 265.135 | ||||
|
|
|||||||||||||||
| 35 | 19 | 45 | 45 | 0.1 | 35 | 81017.26 | 1 |
| 20 | 1 | 265.136 | ||||
|
|
|||||||||||||||
| 42 | 19 | 55 | 45 | 0.1 | 42 | 81017.27 | 1 |
| 20 | 1 | 265.137 | ||||
|
|
|||||||||||||||
| 54 | 26 | 66 | 45 | 0.1 | 54 | 81017.28 | 1 |
| 20 | 1 | 265.138 | ||||
|
|
|||||||||||||||

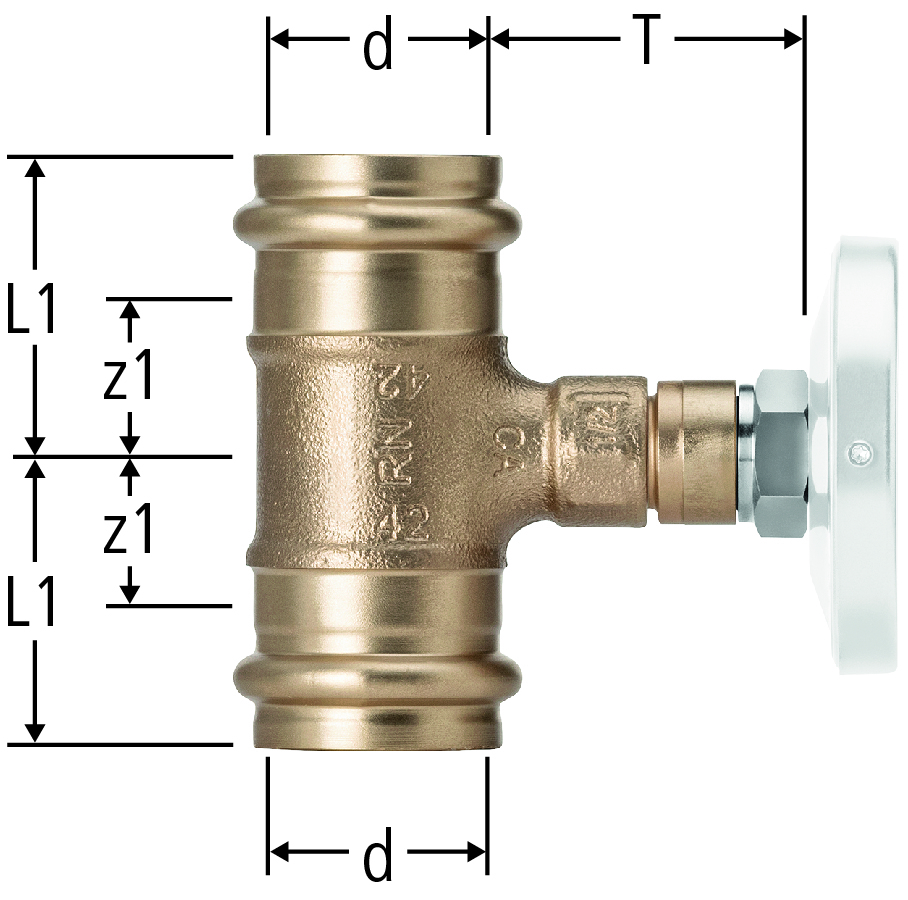

Indication
T = longueur de sonde du thermomètre
CAO / BIM
| Description | Optipress-Aquaplus-Point de mesure de la température |
| Taille |
|
| Numéro d’article |
81017.22
|
