80023 Optipress-Aquaplus-Compensateur axial
préalablement tendu
| matériau principal | acier inoxydable 1.4404 |
| fluides | eau |
| pression nominale | PN 16 |
| température de service max. | 90 °C |

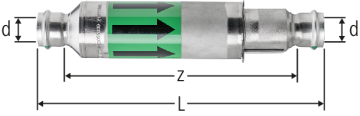

| d | z | L | DA | F max. | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 253 | 297 | 25 | 700 | 0.5 | 15 | 80023.32 | 1 |
| 20 | 657.412 | ||||
|
|
|||||||||||||||
| 18 | 261 | 305 | 25 | 900 | 0.4 | 18 | 80023.33 | 1 |
| 20 | 657.413 | ||||
|
|
|||||||||||||||
| 22 | 261 | 309 | 25 | 1300 | 0.3 | 22 | 80023.34 | 1 |
| 20 | 657.414 | ||||
|
|
|||||||||||||||
| 28 | 262 | 310 | 25 | 1900 | 0.3 | 28 | 80023.35 | 1 |
| 20 | 657.415 | ||||
|
|
|||||||||||||||
| 35 | 264 | 316 | 25 | 2900 | 0.2 | 35 | 80023.36 | 1 |
| 20 | 657.416 | ||||
|
|
|||||||||||||||
| 42 | 278 | 350 | 25 | 4300 | 0.1 | 42 | 80023.37 | 1 |
| 20 | 657.417 | ||||
|
|
|||||||||||||||
| 54 | 280 | 360 | 25 | 6400 | 0.1 | 54 | 80023.38 | 1 |
| 20 | 657.418 | ||||
|
|
|||||||||||||||
Indication
DA = marge de compensation
F max. = contrainte maximale admissible sur point fixe [N] Ã 10 bar
CAO / BIM
| Description | Optipress-Aquaplus-Compensateur axial |
| Taille |
|
| Numéro d’article |
80023.32
|
