80049 Optipress-Aquaplus-Bride PN 16

 retour

80049 Optipress-Aquaplus-Bride PN 16

Info

Variantes de produits

Légende

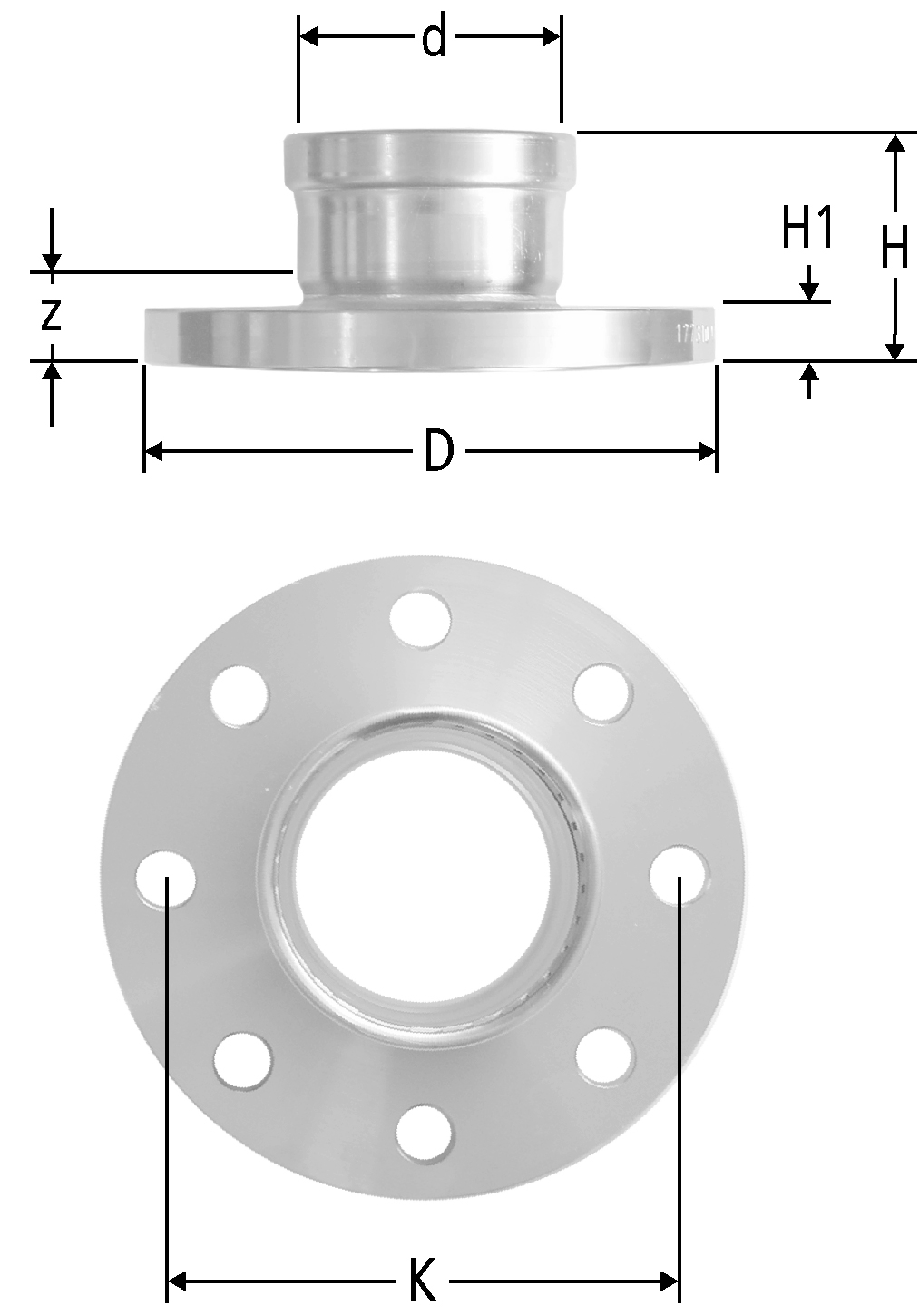

d z H H1 D N K ζ N° d'art. CR UV suissetec Commander Pièces de rechange et accessoires
22 x DN 20 22 x DN 20 22 47 71 19 105 4x Ø14 75 0.2 22 x DN 20 80049.24 20 1 267.174
80049.24
pc.
Spectacle

Pièces de rechange

Photo N° d'article Description du produit Matière principale Commander
Joint EPDM 81089.24 Joint EPDM 22, pour Optipress-Aquaplus et Optipress-Therm EPDM
81089.24
pc.

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Joint de bride PN 10/16 90057.18 Joint de bride PN 10/16 20 (¾) Matière principale: Reinz AFM 34/2
90057.18
pc.
Boulon à tête hexagonale 90058.25 Boulon à tête hexagonale M12 x 50, pour brides Matière principale: Acier inoxydable 1.4301
90058.25
pc.
-lubric 90051.24 -lubric M12 Matière principale: Acier inoxydable 1.4301
90051.24
pc.
Rondelle 90052.24 Rondelle M12 Matière principale: Acier inoxydable 1.4301
90052.24
pc.
Set d'écrous avec rondelles 90053.24 Set d'écrous avec rondelles M12 Matière principale: Acier inoxydable 1.4301
90053.24
pc.

Cet article correspond aux produits suivants:

Photo N° d'article Description du produit Matière principale Commander
Optifitt-Serra-Bride filetée PN 16 90097.22 Optifitt-Serra-Bride filetée PN 16 20 (¾) Matière principale: Acier inoxydable 1.4571
90097.22
pc.

Produits correspondants

Photo N° d'article Description du produit Matière principale Commander
Joint HNBR 88093.24 Joint HNBR 22 Matière principale: HNBR
88093.24
pc.
28 x DN 25 28 x DN 25 28 44 68 18 115 4x Ø14 85 0.2 28 x DN 25 80049.25 20 1 267.175
80049.25
pc.
Spectacle

Pièces de rechange

Photo N° d'article Description du produit Matière principale Commander
Joint EPDM 81089.25 Joint EPDM 28, pour Optipress-Aquaplus et Optipress-Therm EPDM
81089.25
pc.

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Joint de bride PN 10/16 90057.19 Joint de bride PN 10/16 25 (1) Matière principale: Reinz AFM 34/2
90057.19
pc.
Boulon à tête hexagonale 90058.25 Boulon à tête hexagonale M12 x 50, pour brides Matière principale: Acier inoxydable 1.4301
90058.25
pc.
Joint de bride pour air comprimé 90059.19 Joint de bride pour air comprimé 25 Matière principale: NBR
90059.19
pc.
-lubric 90051.24 -lubric M12 Matière principale: Acier inoxydable 1.4301
90051.24
pc.
Rondelle 90052.24 Rondelle M12 Matière principale: Acier inoxydable 1.4301
90052.24
pc.
Set d'écrous avec rondelles 90053.24 Set d'écrous avec rondelles M12 Matière principale: Acier inoxydable 1.4301
90053.24
pc.

Cet article correspond aux produits suivants:

Photo N° d'article Description du produit Matière principale Commander
Optifitt-Serra-Bride filetée PN 16 90097.23 Optifitt-Serra-Bride filetée PN 16 25 (1) Matière principale: Acier inoxydable 1.4571
90097.23
pc.
Robinet oblique 22120.23 Robinet oblique 25, à brides Matière principale: Bronze CC246E
22120.23
pc.
Robinet droit 23108.23 Robinet droit 25, à brides Matière principale: Bronze CC246E
23108.23
pc.

Produits correspondants

Photo N° d'article Description du produit Matière principale Commander
Joint HNBR 88093.25 Joint HNBR 28 Matière principale: HNBR
88093.25
pc.
35 x DN 32 35 x DN 32 35 44 70 18 140 4x Ø18 100 0.2 35 x DN 32 80049.26 20 1 267.176
80049.26
pc.
Spectacle

Pièces de rechange

Photo N° d'article Description du produit Matière principale Commander
Joint EPDM 81089.26 Joint EPDM 35, pour Optipress-Aquaplus et Optipress-Therm EPDM
81089.26
pc.

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Joint de bride PN 10/16 90057.20 Joint de bride PN 10/16 32 (1¼) Matière principale: Reinz AFM 34/2
90057.20
pc.
Boulon à tête hexagonale 90058.30 Boulon à tête hexagonale M16 x 60, pour brides Matière principale: Acier inoxydable 1.4301
90058.30
pc.
Joint de bride pour air comprimé 90059.20 Joint de bride pour air comprimé 32 Matière principale: NBR
90059.20
pc.
-lubric 90051.25 -lubric M16 Matière principale: Acier inoxydable 1.4301
90051.25
pc.
Rondelle 90052.25 Rondelle M16 Matière principale: Acier inoxydable 1.4301
90052.25
pc.
Set d'écrous avec rondelles 90053.25 Set d'écrous avec rondelles M16 Matière principale: Acier inoxydable 1.4301
90053.25
pc.

Cet article correspond aux produits suivants:

Photo N° d'article Description du produit Matière principale Commander
Optifitt-Serra-Bride filetée PN 16 90097.24 Optifitt-Serra-Bride filetée PN 16 32 (1¼) Matière principale: Acier inoxydable 1.4571
90097.24
pc.
Robinet oblique 22120.24 Robinet oblique 32, à brides Matière principale: Bronze CC246E
22120.24
pc.
Robinet droit 23108.24 Robinet droit 32, à brides Matière principale: Bronze CC246E
23108.24
pc.

Produits correspondants

Photo N° d'article Description du produit Matière principale Commander
Joint HNBR 88093.26 Joint HNBR 35 Matière principale: HNBR
88093.26
pc.
42 x DN 40 42 x DN 40 42 56 93 18 150 4x Ø18 110 0.1 42 x DN 40 80049.27 20 1 267.177
80049.27
pc.
Spectacle

Pièces de rechange

Photo N° d'article Description du produit Matière principale Commander
Joint EPDM 81089.27 Joint EPDM 42, pour Optipress-Aquaplus et Optipress-Therm EPDM
81089.27
pc.

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Joint de bride PN 10/16 90057.21 Joint de bride PN 10/16 40 (1½) Matière principale: Reinz AFM 34/2
90057.21
pc.
Boulon à tête hexagonale 90058.30 Boulon à tête hexagonale M16 x 60, pour brides Matière principale: Acier inoxydable 1.4301
90058.30
pc.
Joint de bride pour air comprimé 90059.21 Joint de bride pour air comprimé 40 Matière principale: NBR
90059.21
pc.
-lubric 90051.25 -lubric M16 Matière principale: Acier inoxydable 1.4301
90051.25
pc.
Rondelle 90052.25 Rondelle M16 Matière principale: Acier inoxydable 1.4301
90052.25
pc.
Set d'écrous avec rondelles 90053.25 Set d'écrous avec rondelles M16 Matière principale: Acier inoxydable 1.4301
90053.25
pc.

Cet article correspond aux produits suivants:

Photo N° d'article Description du produit Matière principale Commander
Optifitt-Serra-Bride filetée PN 16 90097.25 Optifitt-Serra-Bride filetée PN 16 40 (1½) Matière principale: Acier inoxydable 1.4571
90097.25
pc.
Robinet à bille en 3 parties avec brides 26040.58 Robinet à bille en 3 parties avec brides DN 40, acier inoxydable Matière principale: Acier inoxydable 1.4408
26040.58
pc.
Robinet oblique 22120.25 Robinet oblique 40, à brides Matière principale: Bronze CC246E
22120.25
pc.
Robinet droit 23108.25 Robinet droit 40, à brides Matière principale: Bronze CC246E
23108.25
pc.

Produits correspondants

Photo N° d'article Description du produit Matière principale Commander
Joint HNBR 88093.27 Joint HNBR 42 Matière principale: HNBR
88093.27
pc.
54 x DN 50 54 x DN 50 54 56 97 18 165 4x Ø18 125 0.1 54 x DN 50 80049.28 20 1 267.178
80049.28
pc.
Spectacle

Pièces de rechange

Photo N° d'article Description du produit Matière principale Commander
Joint EPDM 81089.28 Joint EPDM 54, pour Optipress-Aquaplus et Optipress-Therm EPDM
81089.28
pc.

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Joint de bride PN 10/16 90057.22 Joint de bride PN 10/16 50 (2) Matière principale: Reinz AFM 34/2
90057.22
pc.
Boulon à tête hexagonale 90058.30 Boulon à tête hexagonale M16 x 60, pour brides Matière principale: Acier inoxydable 1.4301
90058.30
pc.
Joint de bride pour air comprimé 90059.22 Joint de bride pour air comprimé 50 Matière principale: NBR
90059.22
pc.
-lubric 90051.25 -lubric M16 Matière principale: Acier inoxydable 1.4301
90051.25
pc.
Rondelle 90052.25 Rondelle M16 Matière principale: Acier inoxydable 1.4301
90052.25
pc.
Set d'écrous avec rondelles 90053.25 Set d'écrous avec rondelles M16 Matière principale: Acier inoxydable 1.4301
90053.25
pc.

Cet article correspond aux produits suivants:

Photo N° d'article Description du produit Matière principale Commander
Optifitt-Serra-Bride filetée PN 16 90097.26 Optifitt-Serra-Bride filetée PN 16 50 (2) Matière principale: Acier inoxydable 1.4571
90097.26
pc.
Robinet à bille en 3 parties avec brides 26040.59 Robinet à bille en 3 parties avec brides DN 50, acier inoxydable Matière principale: Acier inoxydable 1.4408
26040.59
pc.
Clapet anti-retour EA 15132.21 Clapet anti-retour EA 50, à brides Matière principale: Bronze CC246E
15132.21
pc.
Robinet oblique 22120.26 Robinet oblique 50, à brides Matière principale: Bronze CC246E
22120.26
pc.
Robinet droit 23108.26 Robinet droit 50, à brides Matière principale: Bronze CC246E
23108.26
pc.

Produits correspondants

Photo N° d'article Description du produit Matière principale Commander
Joint HNBR 88093.28 Joint HNBR 54 Matière principale: HNBR
88093.28
pc.
64 x DN 50 64 x DN 50 64 31 74 18 165 4x Ø18 125 0.1 64 x DN 50 80049.69 23 1 267.184
80049.69
pc.
Spectacle

Pièces de rechange

Photo N° d'article Description du produit Matière principale Commander
Joint EPDM 81089.32 Joint EPDM 64, pour Optipress-Aquaplus et Optipress-Therm EPDM
81089.32
pc.

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Joint de bride PN 10/16 90057.22 Joint de bride PN 10/16 50 (2) Matière principale: Reinz AFM 34/2
90057.22
pc.
Boulon à tête hexagonale 90058.30 Boulon à tête hexagonale M16 x 60, pour brides Matière principale: Acier inoxydable 1.4301
90058.30
pc.
Joint de bride pour air comprimé 90059.22 Joint de bride pour air comprimé 50 Matière principale: NBR
90059.22
pc.
-lubric 90051.25 -lubric M16 Matière principale: Acier inoxydable 1.4301
90051.25
pc.
Rondelle 90052.25 Rondelle M16 Matière principale: Acier inoxydable 1.4301
90052.25
pc.
Set d'écrous avec rondelles 90053.25 Set d'écrous avec rondelles M16 Matière principale: Acier inoxydable 1.4301
90053.25
pc.

Cet article correspond aux produits suivants:

Photo N° d'article Description du produit Matière principale Commander
Robinet à bille en 3 parties avec brides 26040.59 Robinet à bille en 3 parties avec brides DN 50, acier inoxydable Matière principale: Acier inoxydable 1.4408
26040.59
pc.
Clapet anti-retour EA 15132.21 Clapet anti-retour EA 50, à brides Matière principale: Bronze CC246E
15132.21
pc.
Robinet oblique 22120.26 Robinet oblique 50, à brides Matière principale: Bronze CC246E
22120.26
pc.
Robinet droit 23108.26 Robinet droit 50, à brides Matière principale: Bronze CC246E
23108.26
pc.

Produits correspondants

Photo N° d'article Description du produit Matière principale Commander
Joint HNBR 88093.70 Joint HNBR 64 Matière principale: HNBR
88093.70
pc.
76.1 x DN 65 76.1 x DN 65 76.1 30 80 18 180 8x Ø18 145 0.1 76.1 x DN 65 80049.71 23 1 267.181
80049.71
pc.
Spectacle

Pièces de rechange

Photo N° d'article Description du produit Matière principale Commander
Joint EPDM 81089.29 Joint EPDM 76.1, pour Optipress-Aquaplus et Optipress-Therm EPDM
81089.29
pc.

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Joint de bride PN 10/16 90057.23 Joint de bride PN 10/16 60 / 65 (2½) Matière principale: Reinz AFM 34/2
90057.23
pc.
Boulon à tête hexagonale 90058.30 Boulon à tête hexagonale M16 x 60, pour brides Matière principale: Acier inoxydable 1.4301
90058.30
pc.
Joint de bride pour air comprimé 90059.23 Joint de bride pour air comprimé 60 / 65 Matière principale: NBR
90059.23
pc.
-lubric 90051.25 -lubric M16 Matière principale: Acier inoxydable 1.4301
90051.25
pc.
Rondelle 90052.25 Rondelle M16 Matière principale: Acier inoxydable 1.4301
90052.25
pc.
Set d'écrous avec rondelles 90053.25 Set d'écrous avec rondelles M16 Matière principale: Acier inoxydable 1.4301
90053.25
pc.

Cet article correspond aux produits suivants:

Photo N° d'article Description du produit Matière principale Commander
Optifitt-Serra-Bride filetée PN 16 90097.27 Optifitt-Serra-Bride filetée PN 16 65 (2½) Matière principale: Acier inoxydable 1.4571
90097.27
pc.
Filtre fin à brides rinçage à contre-courant 18050.33 Filtre fin à brides rinçage à contre-courant 65, seuil de filtration 90 microns Matière principale: Bronze CC499K
18050.33
pc.
Robinet à bille en 3 parties avec brides 26040.60 Robinet à bille en 3 parties avec brides DN 65, acier inoxydable Matière principale: Acier inoxydable 1.4408
26040.60
pc.
Filtre fin à brides rinçage à contre-courant 18051.33 Filtre fin à brides rinçage à contre-courant 65, seuil de filtration 240 microns Matière principale: Bronze CC499K
18051.33
pc.
Réducteur de pression à brides 11020.23 Réducteur de pression à brides 65, plage de réglage de 2 à 6 bar Matière principale: Bronze CC246E
11020.23
pc.
Réducteur de pression à brides 11021.23 Réducteur de pression à brides 65, plage de réglage de 6 à 10 bar Matière principale: Bronze CC246E
11021.23
pc.
Clapet anti-retour EA 15132.27 Clapet anti-retour EA 65, à brides Matière principale: Bronze CC246E
15132.27
pc.
Robinet oblique 22120.27 Robinet oblique 65, à brides Matière principale: Bronze CC246E
22120.27
pc.
Robinet droit 23108.27 Robinet droit 65, à brides Matière principale: Bronze CC246E
23108.27
pc.
Disconnecteur BA 15087.23 Disconnecteur BA 65, à brides Matière principale: Bronze CC246E
15087.23
pc.

Produits correspondants

Photo N° d'article Description du produit Matière principale Commander
Joint HNBR 88093.71 Joint HNBR 76.1 Matière principale: HNBR
88093.71
pc.
88.9 x DN 80 88.9 x DN 80 88.9 32 82 20 200 8x Ø18 160 0.1 88.9 x DN 80 80049.72 23 1 267.182
80049.72
pc.
Spectacle

Pièces de rechange

Photo N° d'article Description du produit Matière principale Commander
Joint EPDM 81089.30 Joint EPDM 88.9, pour Optipress-Aquaplus et Optipress-Therm EPDM
81089.30
pc.

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Joint de bride PN 10/16 90057.24 Joint de bride PN 10/16 80 (3) Matière principale: Reinz AFM 34/2
90057.24
pc.
Boulon à tête hexagonale 90058.28 Boulon à tête hexagonale M16 x 65, pour brides Matière principale: Acier inoxydable 1.4301
90058.28
pc.
Joint de bride pour air comprimé 90059.24 Joint de bride pour air comprimé 80 Matière principale: NBR
90059.24
pc.
-lubric 90051.25 -lubric M16 Matière principale: Acier inoxydable 1.4301
90051.25
pc.
Rondelle 90052.25 Rondelle M16 Matière principale: Acier inoxydable 1.4301
90052.25
pc.
Set d'écrous avec rondelles 90053.25 Set d'écrous avec rondelles M16 Matière principale: Acier inoxydable 1.4301
90053.25
pc.

Cet article correspond aux produits suivants:

Photo N° d'article Description du produit Matière principale Commander
Optifitt-Serra-Bride filetée PN 16 90097.28 Optifitt-Serra-Bride filetée PN 16 80 (3) Matière principale: Acier inoxydable 1.4571
90097.28
pc.
Filtre fin à brides rinçage à contre-courant 18050.24 Filtre fin à brides rinçage à contre-courant 80, seuil de filtration 90 microns Matière principale: Bronze CC499K
18050.24
pc.
Robinet à bille en 3 parties avec brides 26040.61 Robinet à bille en 3 parties avec brides DN 80, acier inoxydable Matière principale: Acier inoxydable 1.4408
26040.61
pc.
Filtre fin à brides rinçage à contre-courant 18051.24 Filtre fin à brides rinçage à contre-courant 80, seuil de filtration 240 microns Matière principale: Bronze CC499K
18051.24
pc.
Réducteur de pression à brides 11020.24 Réducteur de pression à brides 80, plage de réglage de 2 à 6 bar Matière principale: Bronze CC246E
11020.24
pc.
Réducteur de pression à brides 11021.24 Réducteur de pression à brides 80, plage de réglage de 6 à 10 bar Matière principale: Bronze CC246E
11021.24
pc.
Clapet anti-retour EA 15132.28 Clapet anti-retour EA 80, à brides Matière principale: Bronze CC246E
15132.28
pc.
Robinet oblique 22120.28 Robinet oblique 80, à brides Matière principale: Bronze CC246E
22120.28
pc.
Robinet droit 23108.28 Robinet droit 80, à brides Matière principale: Bronze CC246E
23108.28
pc.
Disconnecteur BA 15087.24 Disconnecteur BA 80, à brides Matière principale: Bronze CC246E
15087.24
pc.

Produits correspondants

Photo N° d'article Description du produit Matière principale Commander
Joint HNBR 88093.72 Joint HNBR 88.9 Matière principale: HNBR
88093.72
pc.
108 x DN 100 108 x DN 100 108 32 92 20 220 8x Ø18 180 0.1 108 x DN 100 80049.73 23 1 267.183
80049.73
pc.
Spectacle

Pièces de rechange

Photo N° d'article Description du produit Matière principale Commander
Joint EPDM 81089.31 Joint EPDM 108, pour Optipress-Aquaplus et Optipress-Therm EPDM
81089.31
pc.

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Joint de bride PN 10/16 90057.25 Joint de bride PN 10/16 100 (4) Matière principale: Reinz AFM 34/2
90057.25
pc.
Boulon à tête hexagonale 90058.28 Boulon à tête hexagonale M16 x 65, pour brides Matière principale: Acier inoxydable 1.4301
90058.28
pc.
Joint de bride pour air comprimé 90059.25 Joint de bride pour air comprimé 100 Matière principale: NBR
90059.25
pc.
-lubric 90051.25 -lubric M16 Matière principale: Acier inoxydable 1.4301
90051.25
pc.
Rondelle 90052.25 Rondelle M16 Matière principale: Acier inoxydable 1.4301
90052.25
pc.
Set d'écrous avec rondelles 90053.25 Set d'écrous avec rondelles M16 Matière principale: Acier inoxydable 1.4301
90053.25
pc.

Cet article correspond aux produits suivants:

Photo N° d'article Description du produit Matière principale Commander
Filtre fin à brides rinçage à contre-courant 18050.25 Filtre fin à brides rinçage à contre-courant 100, seuil de filtration 90 microns Matière principale: Bronze CC499K
18050.25
pc.
Robinet à bille en 3 parties avec brides 26040.62 Robinet à bille en 3 parties avec brides DN 100, acier inoxydable Matière principale: Acier inoxydable 1.4408
26040.62
pc.
Filtre fin à brides rinçage à contre-courant 18051.25 Filtre fin à brides rinçage à contre-courant 100, seuil de filtration 240 microns Matière principale: Bronze CC499K
18051.25
pc.
Réducteur de pression à brides 11020.25 Réducteur de pression à brides 100, plage de réglage de 2 à 6 bar Matière principale: Bronze CC246E
11020.25
pc.
Réducteur de pression à brides 11021.25 Réducteur de pression à brides 100, plage de réglage de 6 à 10 bar Matière principale: Bronze CC246E
11021.25
pc.
Clapet anti-retour EA 15132.29 Clapet anti-retour EA 100, à brides Matière principale: Bronze CC246E
15132.29
pc.
Robinet oblique 22120.29 Robinet oblique 100, à brides Matière principale: Bronze CC246E
22120.29
pc.
Robinet droit 23108.29 Robinet droit 100, à brides Matière principale: Bronze CC246E
23108.29
pc.
Disconnecteur BA 15087.25 Disconnecteur BA 100, à brides Matière principale: Bronze CC246E
15087.25
pc.

Produits correspondants

Photo N° d'article Description du produit Matière principale Commander
Joint HNBR 88093.73 Joint HNBR 108 Matière principale: HNBR
88093.73
pc.

Informations sur le produit

Domaines d'utilisation
Instructions
Technique
Aides/Formulaires
Certificat
Formats CAD 3D
Formats CAD 2D
