15032 Clapet anti-retour EA
avec bride
Produit ancien
| matériau principal | bronze CC499K |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de service max. | 90 °C |
| fluides | eau |
| norme de bride | EN 1092 - PN 16 |
| type de construction du dispositif de sécurité | EA |

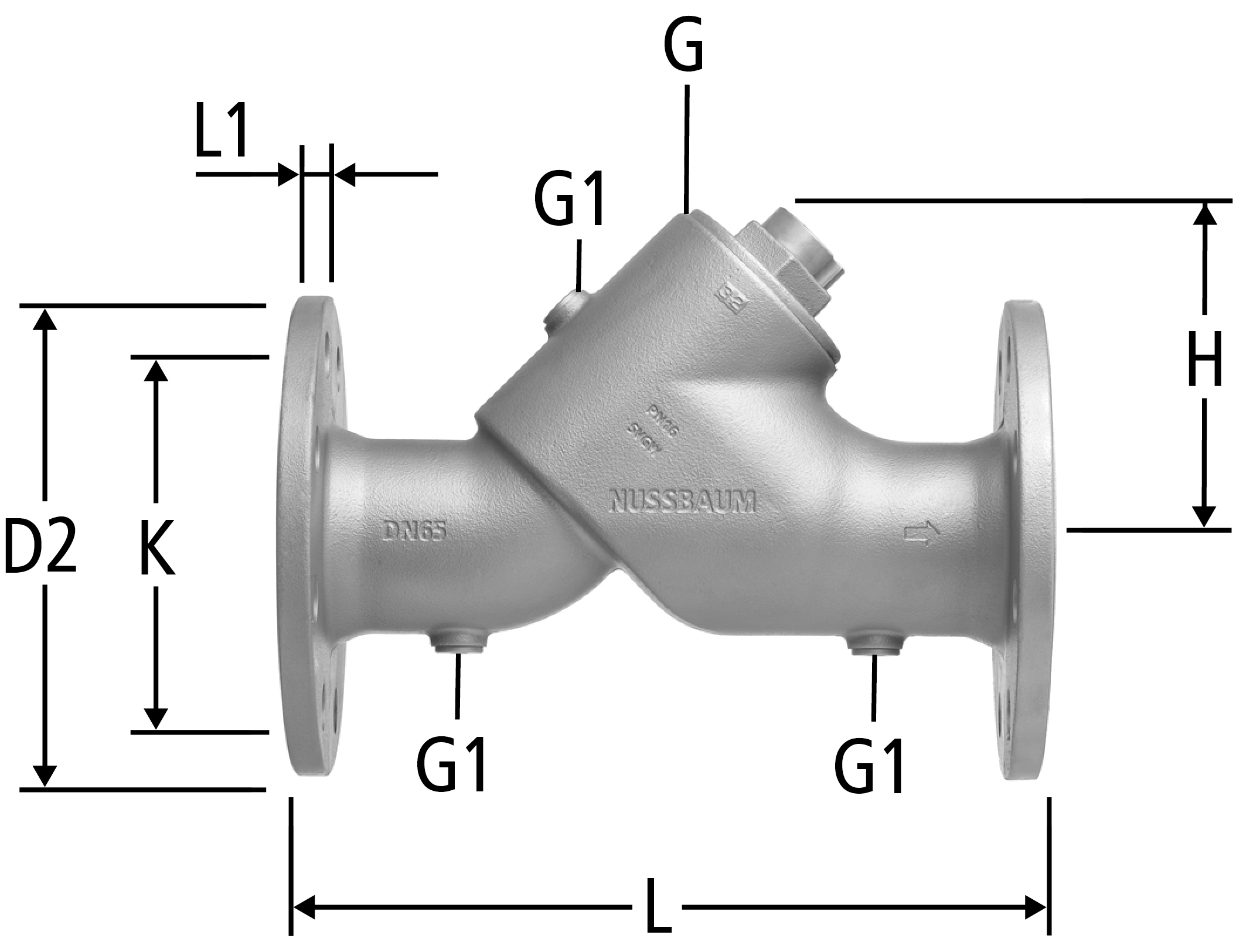

| DN | G | G1 | D2 | L | L1 | H | N | K | Art. n° | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 2 | ¼ | 165 | 230 | 15 | 105 | 4x Ø18 | 125 | 50 | 15032.21 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||
| 65 | 2½ | â…œ | 185 | 290 | 16 | 129 | 8x Ø18 | 145 | 65 | 15032.27 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||
| 65 | 2½ | ⅜ | 185 | 290 | 16 | 129 | 4x Ø18 | 145 | 65 | 15032.37 | - | plus disponible | ||||
|
|
||||||||||||||||
| 80 | 3 | â…œ | 200 | 310 | 18 | 140 | 8x Ø18 | 160 | 80 | 15032.28 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||
| 100 | 4 | â…œ | 220 | 350 | 20 | 150 | 8x Ø18 | 180 | 100 | 15032.29 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||
Indication
N = nombre de trous x diamètre
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Clapet anti-retour EA |
| Taille |
|
| Numéro d’article |
15032.21
|
