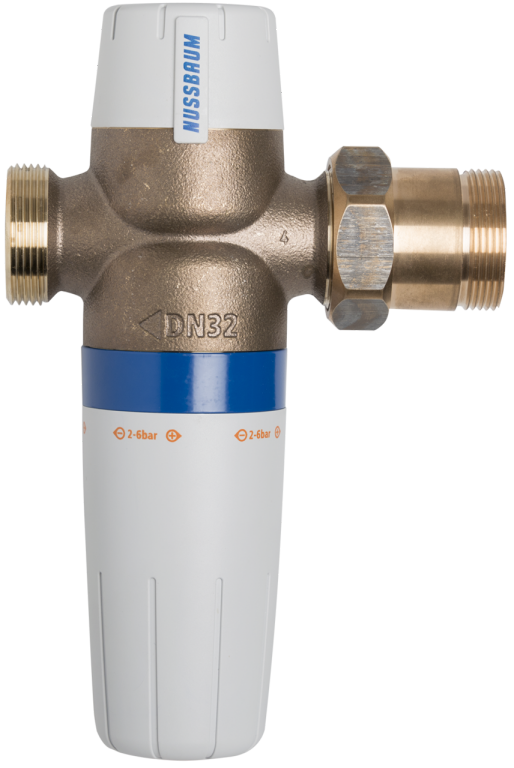

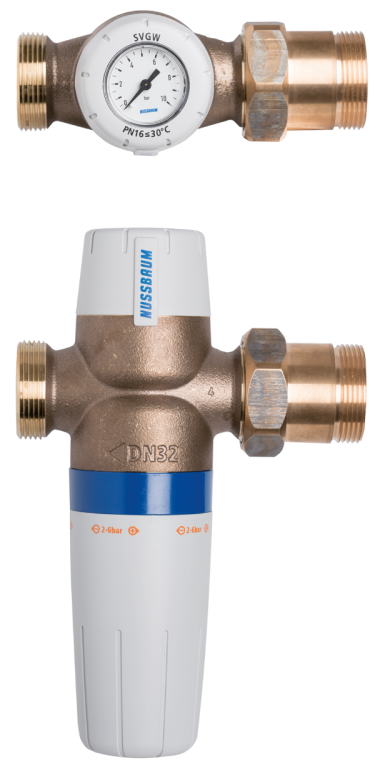

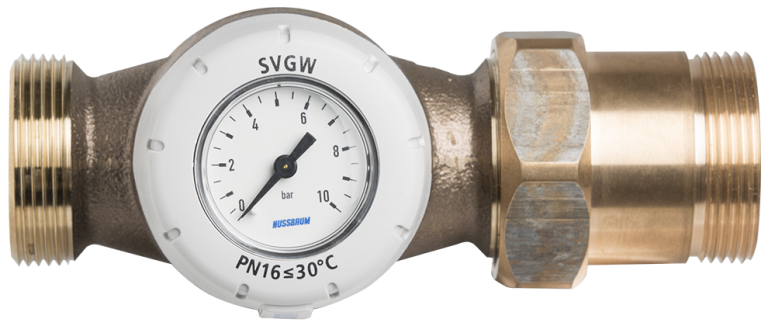

95200 Réducteur de pression - Remplacement
avec adaptateur
| matériau principal | bronze CC246E |
| pression nominale | PN 16 |
| pression secondaire min. | 2 bar |
| pression secondaire max. | 6 bar |
| pression secondaire, réglage d'usine | 4 bar |
| température de service max. | 30 °C |
| fluides | eau |
| DN | GN | G | G1 | D | L | H | H1 | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ½ | ¾ | ¾ | 56 | 125 | 123 | 66 | 3.48 | 2 bar - 6 bar | 15 (½) | 95200.34 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||
| 20 | ¾ | 1 | 1 | 56 | 130 | 123 | 66 | 4.5 | 2 bar - 6 bar | 20 (¾) | 95200.35 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||
| 25 | 1 | 1¼ | 1¼ | 56 | 145 | 123 | 66 | 5.52 | 2 bar - 6 bar | 25 (1) | 95200.36 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||
| 32 | 1¼ | 1½ | 1½ | 69 | 165 | 177 | 77 | 13.2 | 2 bar - 6 bar | 32 (1¼) | 95200.37 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||
| 40 | 1½ | 1¾ | 2 | 69 | 200 | 177 | 77 | 16.2 | 2 bar - 6 bar | 40 (1½) | 95200.38 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||
| 50 | 2 | 2⅜ | 2½ | 69 | 250 | 177 | 77 | 21.6 | 2 bar - 6 bar | 50 (2) | 95200.39 | 1 |
| 50 | - | ||||
|
|
|||||||||||||||||||
Indication
Les dimensions DN 40 et DN 50 sont livrées avec 2 adaptateurs.
Les prix s'appliquent uniquement dans le cas d'un remplacement.
CAO / BIM
| Description | Réducteur de pression - Remplacement |
| Taille |
|
| Numéro d’article |
95200.34
|
