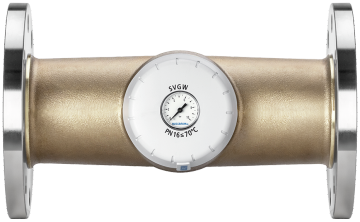

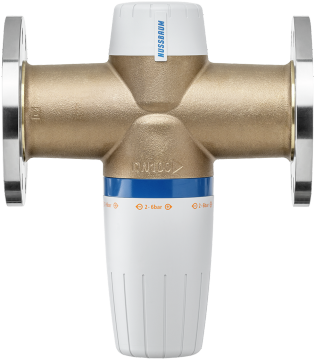

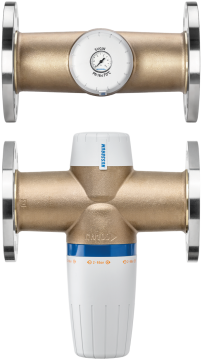

11020 Réducteur de pression avec bride - Remplacement
plage de réglage de 2 bar à 6 bar
avec bride pivotante (acier inoxydable), incl. manomètre, avec 2 x joint de bride Klinger PN 10/16
| matériau principal | bronze CC246E |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| pression secondaire min. | 2 bar |
| pression secondaire max. | 6 bar |
| pression secondaire, réglage d'usine | 4 bar |
| température de service max. | 70 °C |
| fluides | eau |
| norme de bride | EN 1092 - PN 16 |
| DN | D | D1 | L | L1 | H | H1 | N | K | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 128 | 185 | 290 | 19 | 286 | 126 | 8x Ø18 | 145 | 65 | 2 bar - 6 bar | 65 | 11020.93 | 1 |
| 50 | - | ||||
|
|
||||||||||||||||||||
| 80 | 128 | 200 | 310 | 19 | 286 | 126 | 8x Ø18 | 160 | 67 | 2 bar - 6 bar | 80 | 11020.94 | 1 |
| 50 | - | ||||
|
|
||||||||||||||||||||
| 100 | 128 | 220 | 350 | 21 | 286 | 126 | 8x Ø18 | 180 | 71 | 2 bar - 6 bar | 100 | 11020.95 | 1 |
| 50 | - | ||||
|
|
||||||||||||||||||||
Indication
N = nombre de trous x diamètre
Les prix s'appliquent uniquement dans le cas d'un remplacement.
CAO / BIM
| Description | Réducteur de pression avec bride - Remplacement |
| Taille |
|
| Numéro d’article |
11020.93
|
