23095 Rallonge de tige
pour robinet d'arrêt
Remarque: lors de la commande, veuillez indiquer dans le champs de commentaires la grandeur nominale du robinet ainsi que la longueur de la tige (Hmax)
| matériau principal | laiton |

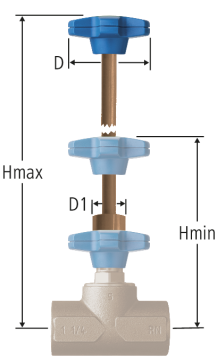

| DN | D | D1 | Hmin | Hmax | Art. n° | RK | VE | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 / 15 / 20 | 73 | 24 | 120 | 1000 | 10 / 15 / 20 | 23095.05 | 04 | 1 |
| ||||
|
|
|||||||||||||
| 25 / 32 | 73 | 30 | 125 | 1000 | 25 / 32 | 23095.06 | 04 | 1 |
| ||||
|
|
|||||||||||||
| 40 / 50 / 65 | 98 | 35 | 175 | 1000 | 40 / 50 / 65 | 23095.07 | 04 | 1 |
| ||||
|
|
|||||||||||||
Indication
23095.05: volant 23180.23 inclus
23095.06, 23095.07: sans volant
CAO / BIM
| Description | Rallonge de tige |
| Taille |
|
| Numéro d’article |
23095.05
|
