13094 Raccord coudé
pour groupe de sûreté
| matériau principal | laiton |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de fonctionnement max. | 65 °C |

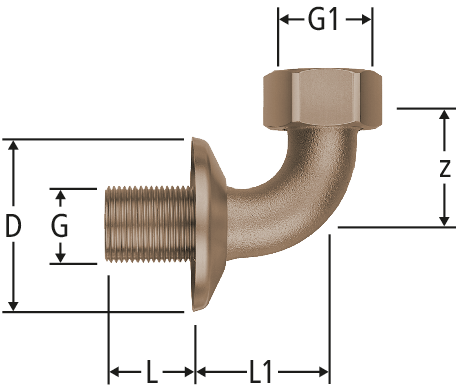

| G | G1 | D | z | L | L1 | ζ | Art. n° | RK | VE | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 1 | 65 | 42 | 30 | 45 | 0.7 | ¾ | 13094.05 | 01 | 1 |
| ||||
|
|
|||||||||||||||
| ½ | ¾ | 65 | 42 | 30 | 45 | 0.8 | ½ C | 13094.54 | 51 | 1 |
| ||||
|
|
|||||||||||||||
| ¾ | 1 | 65 | 42 | 30 | 45 | 0.7 | ¾ C | 13094.55 | 51 | 1 |
| ||||
|
|
|||||||||||||||
CAO / BIM
| Description | Raccord coudé |
| Taille |
|
| Numéro d’article |
13094.05
|
