23150 Tête Easy-Top
pour robinet oblique, pour robinet de distribution
avec unité de clapet porte-joint (acier inoxydable), avec joint torique (EPDM)
| matériau principal | laiton CW724R |
| température de service max. | 90 °C |
| série de modèles dès | 1985 |
| fluides | eau |

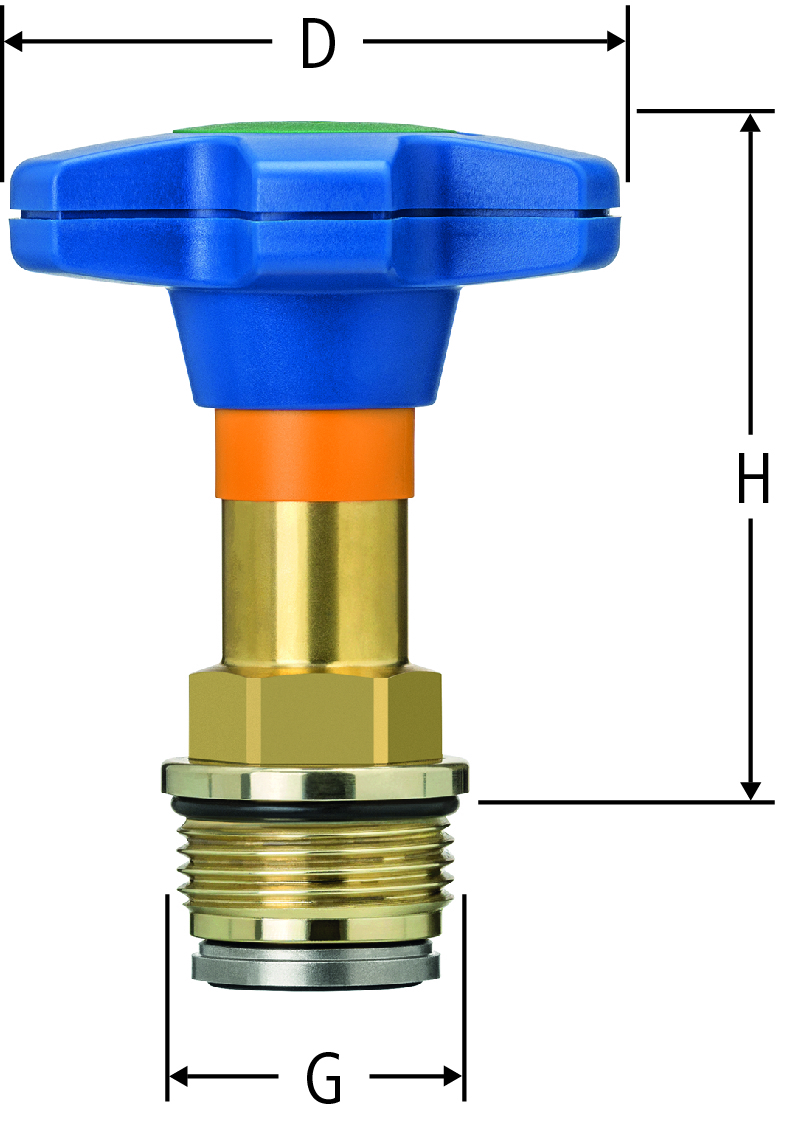

| GN | Ø | G | D | H | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 / 18 | ½ | 60 | 57 | ½ | 23150.04 | 1 |
| 01 | 421.412 | ||||
|
|
||||||||||||||
| ¾ | 22 | ¾ | 60 | 68 | ¾ | 23150.05 | 1 |
| 01 | 421.413 | ||||
|
|
||||||||||||||
| 1 | 28 | 1 | 73 | 80 | 1 | 23150.06 | 1 |
| 01 | 421.414 | ||||
|
|
||||||||||||||
| 1¼ | 35 | 1¼ | 73 | 91 | 1¼ | 23150.07 | 1 |
| 01 | 421.415 | ||||
|
|
||||||||||||||
| 1½ | 42 | 1½ | 98 | 106 | 1½ | 23150.08 | 1 |
| 01 | 421.416 | ||||
|
|
||||||||||||||
| 2 | 54 | 2 | 98 | 124 | 2 | 23150.09 | 1 |
| 01 | 421.417 | ||||
|
|
||||||||||||||
Indication
Attention: uniquement pour robinets à partir de l'année de construction 1985!
CAO / BIM
| Description | Tête Easy-Top |
| Taille |
|
| Numéro d’article |
23150.04
|
