62041 Vanne papillon BOAX-SF
à volant pour eau jusqu'à 90 °C corps revêtement polyuréthane orange, clapet acier inoxydable 1.4301, joint EPDM, volant avec démultiplicateur, avec trous filetés selon EN 1092 - PN 16, type 11
PN 16.0

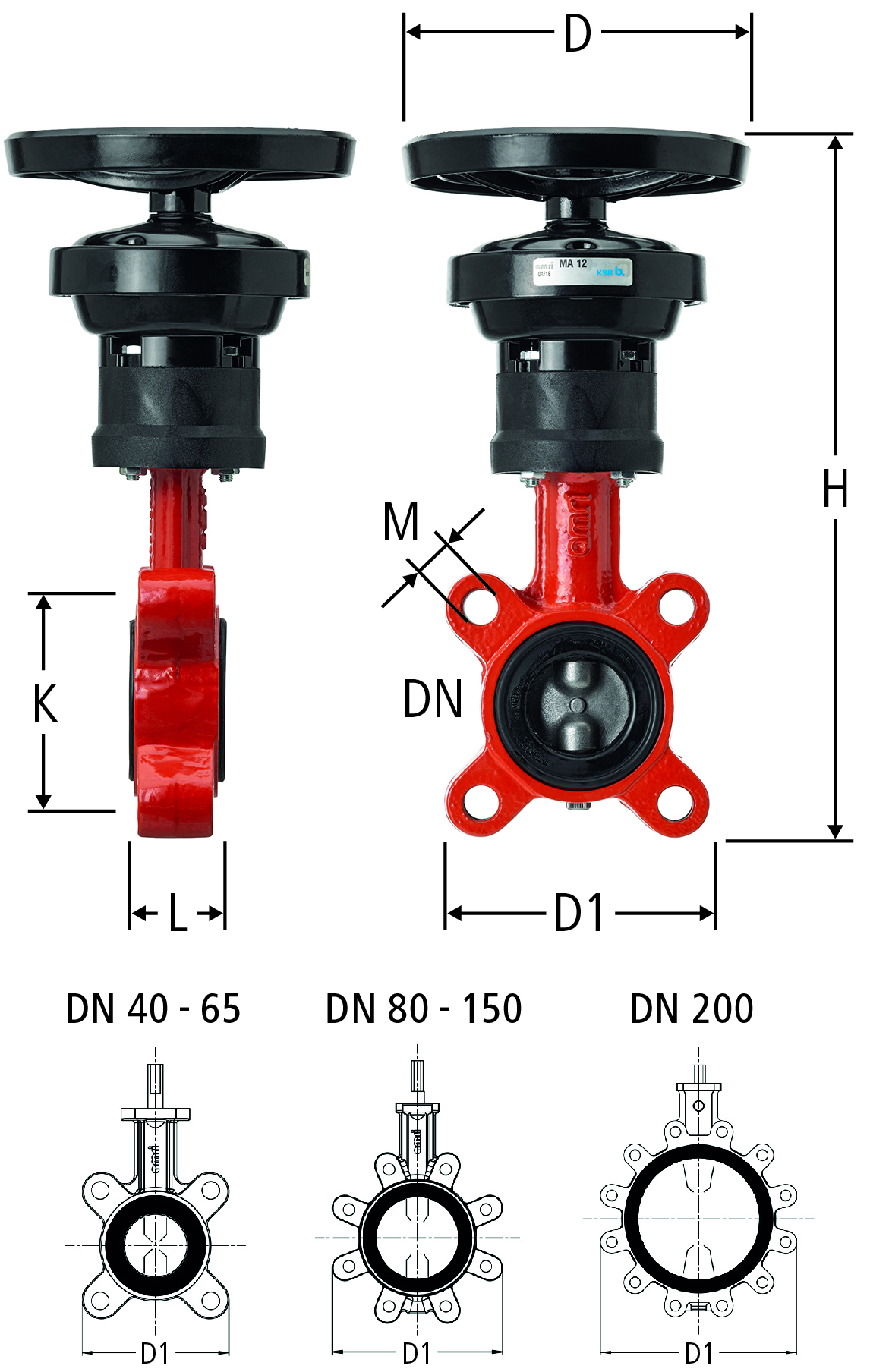

| DN | L | H | D | D1 | N | K | M | Kvs | N° d'art. | CHF | CR | UV | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 33 | 220 | 140 | 108 | 4 | 110 | M16x30 | 80 | 40 | 62041.05 |
| 02 | 1 | 723.175 | ||||
|
|
||||||||||||||||||
| 50 | 43 | 225 | 140 | 120 | 4 | 125 | M16x35 | 130 | 50 | 62041.06 |
| 02 | 1 | 723.176 | ||||
|
|
||||||||||||||||||
| 65 | 46 | 251 | 140 | 134 | 4 | 145 | M16x35 | 275 | 65 | 62041.07 |
| 02 | 1 | 723.177 | ||||
|
|
||||||||||||||||||
| 80 | 46 | 257 | 140 | 178 | 8 | 160 | M16x40 | 410 | 80 | 62041.08 |
| 02 | 1 | 723.178 | ||||
|
|
||||||||||||||||||
| 100 | 52 | 285 | 140 | 210 | 8 | 180 | M16x40 | 650 | 100 | 62041.09 |
| 02 | 1 | 723.181 | ||||
|
|
||||||||||||||||||
| 125 | 56 | 299 | 140 | 236 | 8 | 210 | M16x40 | 1200 | 125 | 62041.10 |
| 02 | 1 | 723.182 | ||||
|
|
||||||||||||||||||
| 150 | 56 | 355 | 225 | 260 | 8 | 240 | M20x45 | 1600 | 150 | 62041.11 |
| 02 | 1 | 723.183 | ||||
|
|
||||||||||||||||||
| 200 | 60 | 383 | 225 | 312 | 12 | 295 | M20x50 | 3200 | 200 * | 62041.12 |
| 02 | 1 | 723.184 | ||||
|
|
||||||||||||||||||
N = Nombre de trous filetés
* Avec engrenage conique
Sous www.nussbaum.ch/outils, vous trouverez un guide de sélection des boulons pour raccordements à bride.
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Vanne papillon BOAX-SF |
| Taille |
|
| Numéro d’article |
62041.05
|
