82100 Optipress-Robinet à bille
avec poignée en métal
avec bille en laiton, chromé dur, avec joint PTFE, avec joint de l'axe PTFE, avec poignée noire
| matériau principal | laiton |
| fluides | eau / air comprimé |
| pression nominale | PN 16 |
| température de service max. | 110 °C |
| classe de qualité de l'air comprimé | 1 - 4 |

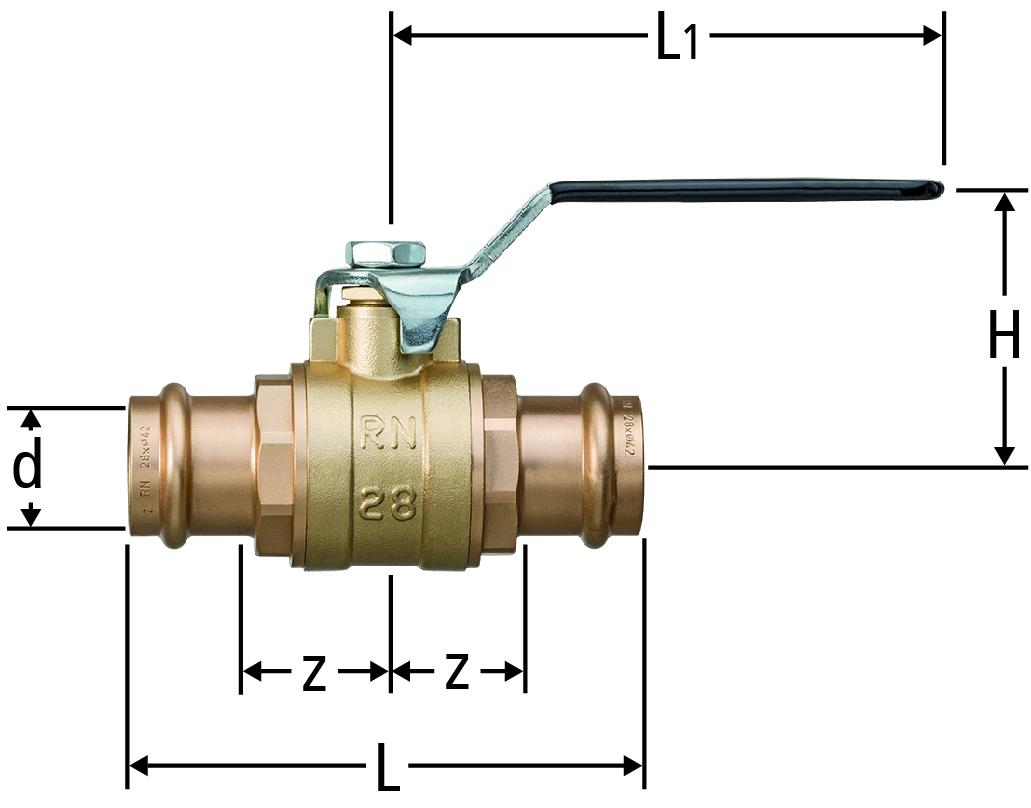

| d | z | L | L1 | H | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 24 | 92 | 90 | 52 | 10.3 | 15 | 82100.22 | 1 |
| 20 | 111.761 | ||||
|
|
|||||||||||||||
| 18 | 28 | 100 | 90 | 52 | 33 | 18 | 82100.23 | 1 |
| 20 | 111.762 | ||||
|
|
|||||||||||||||
| 22 | 29 | 104 | 90 | 55 | 47 | 22 | 82100.24 | 1 |
| 20 | 111.763 | ||||
|
|
|||||||||||||||
| 28 | 34 | 114 | 125 | 64 | 54 | 28 | 82100.25 | 1 |
| 20 | 111.764 | ||||
|
|
|||||||||||||||
| 35 | 36 | 123 | 125 | 69 | 82 | 35 | 82100.26 | 1 |
| 20 | 111.765 | ||||
|
|
|||||||||||||||
| 42 | 42 | 148 | 140 | 78 | 160 | 42 | 82100.27 | 1 |
| 20 | 111.766 | ||||
|
|
|||||||||||||||
| 54 | 55 | 189 | 140 | 85 | 230 | 54 | 82100.28 | 1 |
| 20 | 111.767 | ||||
|
|
|||||||||||||||
Indication
Pas admis pour les installations d'eau de boisson selon la directive W3 de la SSIGE.
CAO / BIM
| Description | Optipress-Robinet à bille |
| Taille |
|
| Numéro d’article |
82100.22
|
