55320 Raccord de retour équerre
avec possibilité de vidange pression de service max. 10 bar, température de service max. 120 °C avec fermeture, réglable
PN 10.0

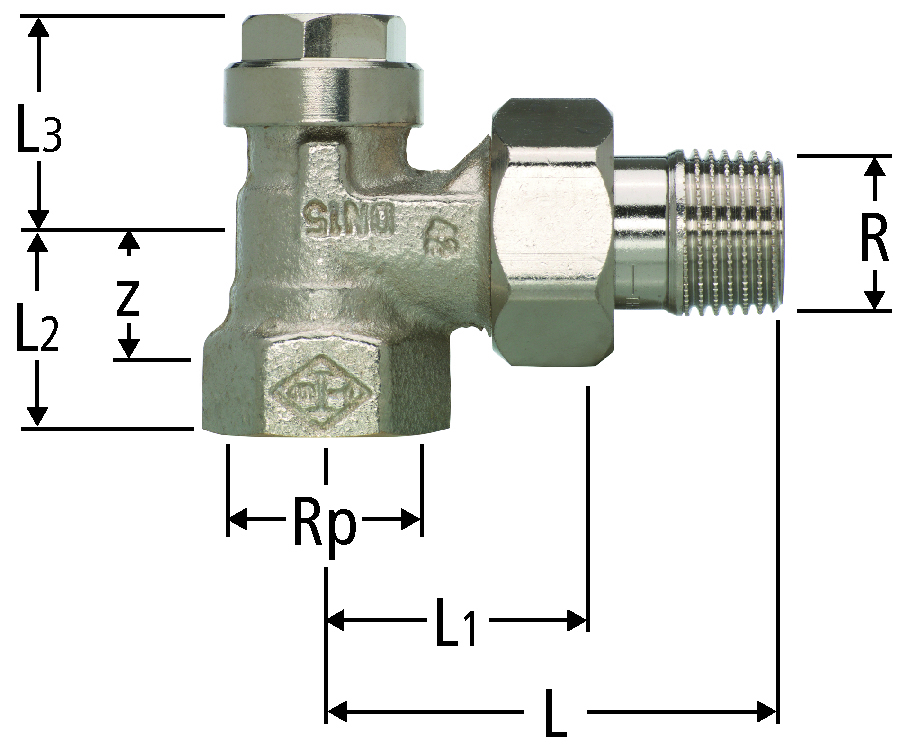

| Rp | R | z | L | L1 | L2 | L3 | N° d'art. | CHF | CR | UV | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | ⅜ | 12 | 52 | 26 | 22 | 28 | ⅜ | 55320.21 |
| 34 | 1 | - | ||||
|
|
||||||||||||||||
| ½ | ½ | 13 | 58 | 29 | 26 | 28 | ½ | 55320.22 |
| 34 | 1 | - | ||||
|
|
||||||||||||||||
| ¾ | ¾ | 14 | 58 | 26 | 29 | 28 | ¾ | 55320.23 |
| 34 | 1 | - | ||||
|
|
||||||||||||||||
CAO / BIM
| Description | Raccord de retour équerre |
| Taille |
|
| Numéro d’article |
55320.21
|
| Vue détaillée |
