31023 Nourrice de distribution standard avec Redfil
avec raccord à écrou mobile Optipress-Aquaplus 92020 / 92021
Archiviertes Produkt
comprenant robinet de distribution 22052, robinet de rinçage 22070, Redfil 12072, boîtier de raccordement 12085, couvercle de boîtier 12086, manchon 92046, Interbloc 31071
| matériau principal | bronze |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |

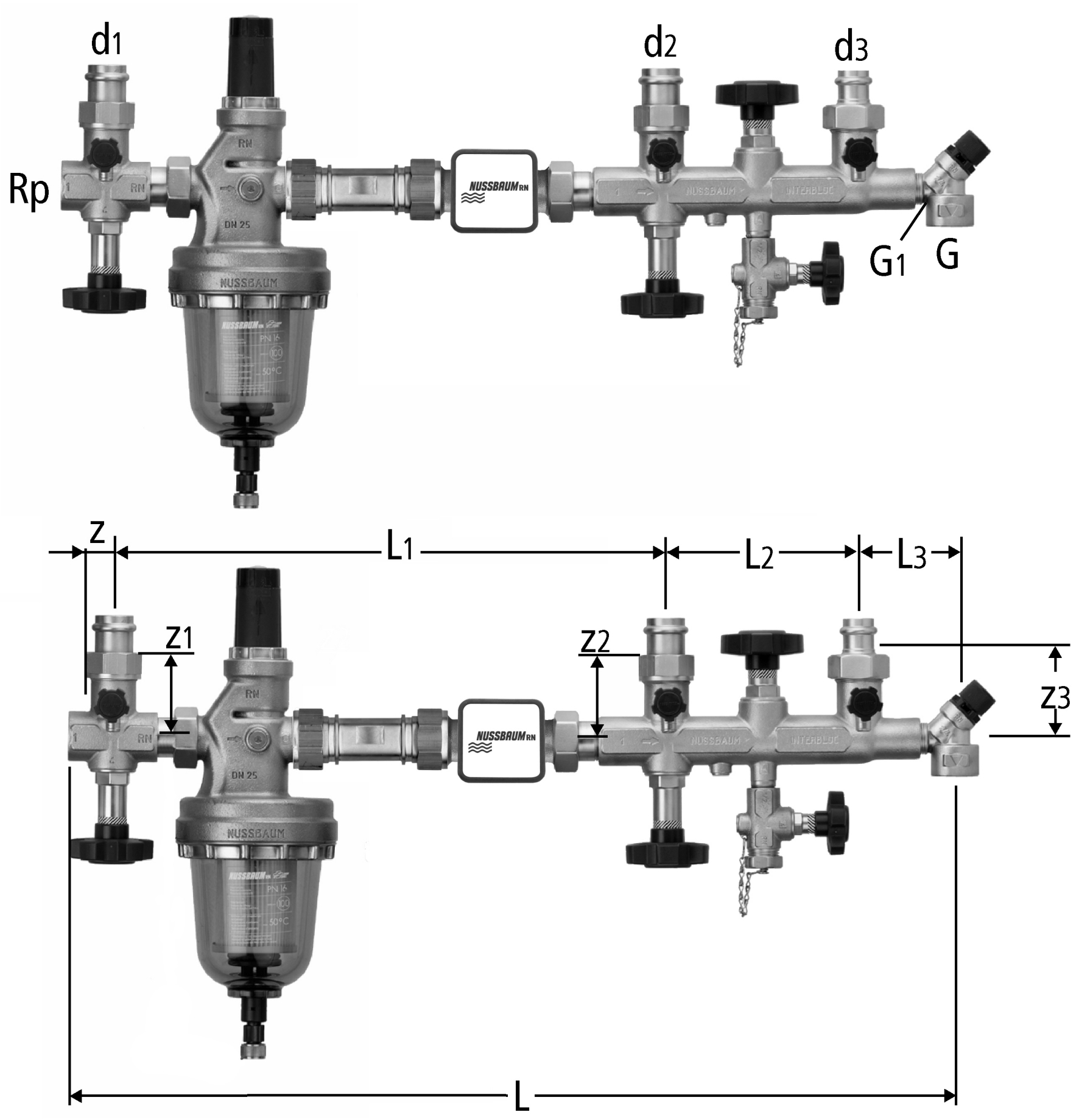

| Rp | G | G1 | d1 | d2 | d3 | z3 | L | L1 | L2 | L3 | Art. n° | VE | RK | VE | suissetec | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1 | ¾ | 22 | 22 | 22 | 76 | 706 | 434 | 160 | 75 | 1 x 22 x 22 x 22 | 31023.21 | 1 | 1 | - | plus disponible | |
| 1 | 1 | ¾ | 22 | 28 | 22 | 76 | 706 | 434 | 160 | 75 | 1 x 22 x 28 x 22 | 31023.22 | 1 | 1 | - | plus disponible | |
| 1¼ | 1 | ¾ | 22 | 22 | 22 | 76 | 751 | 472 | 160 | 75 | 1¼ x 22 x 22 x 22 | 31023.23 | 1 | 1 | - | plus disponible | |
| 1¼ | 1 | ¾ | 22 | 28 | 22 | 76 | 751 | 472 | 160 | 75 | 1¼ x 22 x 28 x 22 | 31023.24 | 1 | 1 | - | plus disponible | |
| 1¼ | 1 | ¾ | 22 | 28 | 28 | 78 | 751 | 472 | 160 | 75 | 1¼ x 22 x 28 x 28 | 31023.25 | 1 | 1 | - | plus disponible |
CAO / BIM
| Description | Nourrice de distribution standard avec Redfil |
| Taille |
|
| Numéro d’article |
31023.21
|
