24022 Robinet de réglage
avec tige de régulation avec indicateur de position
Produit ancien
avec tête en bronze
| matériau principal | bronze CC499K |
| fluides | eau |
| pression nominale | PN 16 |
| température de service max. | 90 °C |

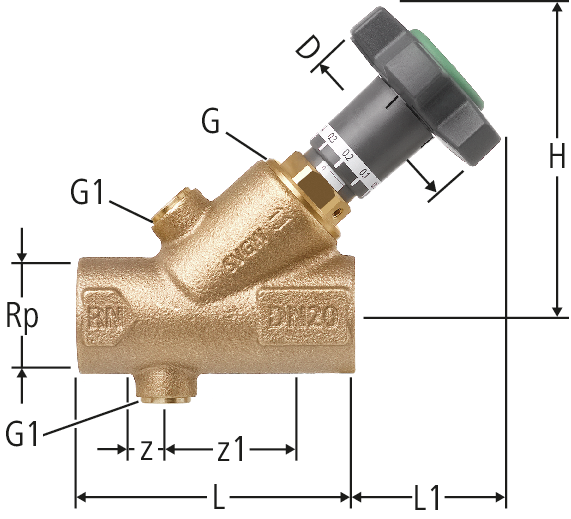

| Rp | G | G1 | D | z | z1 | L | L1 | H | Kvs | Art. n° | VE | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | ¼ | 55 | 9 | 40 | 75 | 55 | 97 | 2.3 | ½ | 24022.04 | 1 | - | voir le modèle successeur | ||||
|
|
||||||||||||||||||
| ¾ | ¾ | ¼ | 55 | 10 | 40 | 80 | 52 | 97 | 3.74 | ¾ | 24022.05 | 1 | 01 | - | voir le modèle successeur | |||
|
|
||||||||||||||||||
| 1 | ¾ | ¼ | 55 | 12 | 39 | 85 | 49 | 100 | 6.47 | 1 | 24022.06 | 1 | 01 | - | voir le modèle successeur | |||
|
|
||||||||||||||||||
Indication
En cas de remplacement par le nouveau robinet de réglage 24025, la conduite existante doit être adaptée à la longueur du nouveau robinet de réglage. Choisir le raccord adapté.
CAO / BIM
| Description | Robinet de réglage |
| Taille |
|
| Numéro d’article |
24022.04
|
