12110 Redfil avec commande automatique de rinçage à contre-courant
sans raccord à écrou mobile
réducteur de pression combiné avec filtre fin rinçage à contre-courant automatique, avec godet du filtre en polyamide, tamis filtrant en acier inoxydable, avec boîtier de raccordement
| fluides | eau |
| pression de fonctionnement min. | 3 bar |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| pression secondaire min. | 1.5 bar |
| pression secondaire max. | 6 bar |
| pression secondaire, réglage d'usine | 4 bar |
| température de fonctionnement max. | 30 °C |
| tension réseau | 230 V |
| alimentation électrique | fonctionnement en réseau |
| type de rinçage à contre-courant | rinçage à contre-courant automatique |

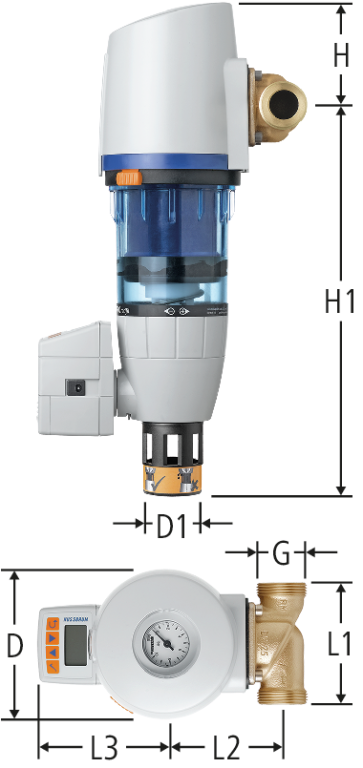

| DN | GN | G | D | D1 | L1 | L2 | L3 | H | H1 | w | Kvs | bar | Art. n° | RK | VE | suissetec NPK426 | CHF | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 1¼ | 127 | 50 | 100 | 97 | 118 | 92 | 342 | 90 | 6 | 1.5 bar - 6 bar | 25 (1) | 12110.36 | 01 | 1 | 613.715 |
| ||||
|
|
||||||||||||||||||||||
| 32 | 1¼ | 1½ | 127 | 50 | 120 | 97 | 118 | 92 | 342 | 90 | 7.2 | 1.5 bar - 6 bar | 32 (1¼) | 12110.37 | 01 | 1 | 613.716 |
| ||||
|
|
||||||||||||||||||||||
| 40 | 1½ | 1¾ | 160 | 50 | 145 | 135 | 130 | 106 | 385 | 90 | 12 | 1.5 bar - 6 bar | 40 (1½) | 12110.38 | 01 | 1 | 613.717 |
| ||||
|
|
||||||||||||||||||||||
| 50 | 2 | 2⅜ | 160 | 50 | 175 | 138 | 130 | 106 | 385 | 90 | 13.2 | 1.5 bar - 6 bar | 50 (2) | 12110.39 | 01 | 1 | 613.718 |
| ||||
|
|
||||||||||||||||||||||
w = seuil de filtration [µm]
Plus la contribution anticipée de recyclage (CAR).
Lors de l'installation d'un filtre fin rinçage à contre-courant automatique, une alimentation en électricité (230 V) et un raccordement à l'écoulement sont nécessaires.
Pour les débits d'écoulement, voir la fiche technique figurant sur la page du produit dans la boutique en ligne.
