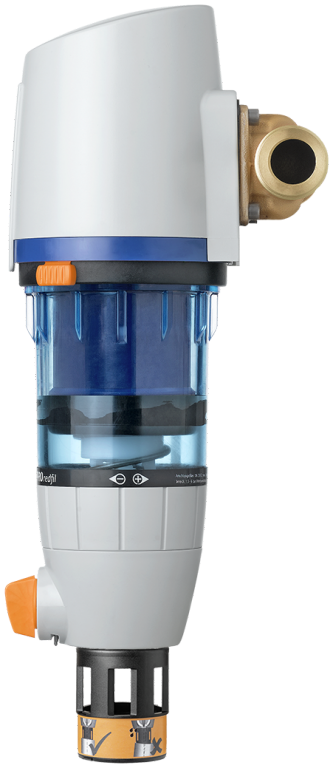

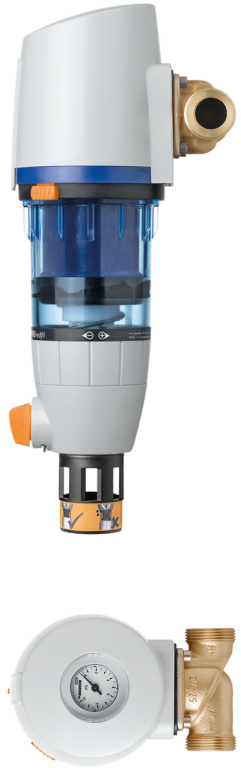

12100 Redfil rinçage à contre-courant
sans raccord à écrou mobile
réducteur de pression combiné avec filtre fin rinçage à contre-courant, avec godet (polyamide), tamis filtrant (acier inoxydable), avec boîtier de raccordement
| pression de fonctionnement min. | 3 bar |
| pression nominale | PN 16 |
| pression secondaire min. | 1.5 bar |
| pression secondaire max. | 6 bar |
| pression secondaire, réglage d'usine | 4 bar |
| température de service max. | 30 °C |
| fluides | eau |
| type de rinçage à contre-courant | rinçage à contre-courant manuel |

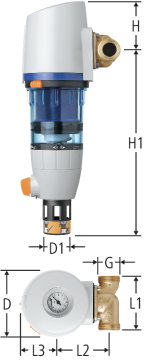

| DN | GN | G | D | D1 | L1 | L2 | L3 | H | H1 | w | Kvs | bar | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | 1¼ | 127 | 50 | 100 | 97 | 69 | 92 | 342 | 90 | 6 | 1.5 bar - 6 bar | 25 (1) | 12100.36 | 1 |
| 01 | 613.315 | ||||
|
|
||||||||||||||||||||||
| 32 | 1¼ | 1½ | 127 | 50 | 120 | 97 | 69 | 92 | 342 | 90 | 7.2 | 1.5 bar - 6 bar | 32 (1¼) | 12100.37 | 1 |
| 01 | 613.316 | ||||
|
|
||||||||||||||||||||||
| 40 | 1½ | 1¾ | 160 | 50 | 145 | 135 | 83 | 106 | 385 | 90 | 12 | 1.5 bar - 6 bar | 40 (1½) | 12100.38 | 1 |
| 01 | 613.317 | ||||
|
|
||||||||||||||||||||||
| 50 | 2 | 2⅜ | 160 | 50 | 175 | 138 | 83 | 106 | 385 | 90 | 13.2 | 1.5 bar - 6 bar | 50 (2) | 12100.39 | 1 |
| 01 | 613.318 | ||||
|
|
||||||||||||||||||||||
Lors de l'installation d'un filtre fin, rinçage à contre-courant, prévoir la possibilité d'un raccordement à l'écoulement.
Pour les débits d'écoulement, voir la fiche technique figurant sur la page du produit dans la boutique en ligne.
w = seuil de filtration [µm]
CAO / BIM
| Description | Redfil rinçage à contre-courant |
| Taille |
|
| Numéro d’article |
12100.36
|
