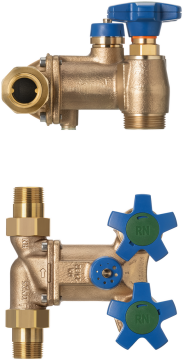

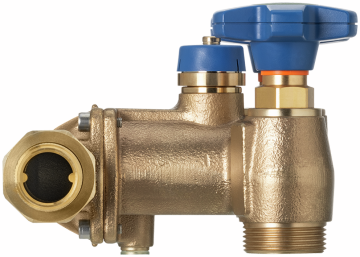

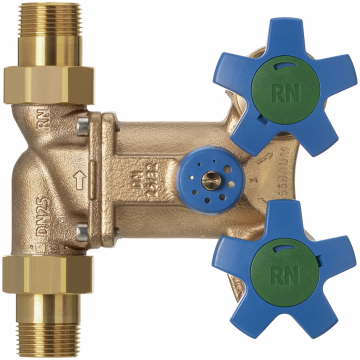

19181 Garniture de raccordement pour adoucisseur d'eau
avec raccord à écrou mobile Optifitt-Serra
comprenant robinet de dérivation avec tête Easy-Top, robinet d'arrêt avec tête Easy-Top, robinet d'apport d'eau brute à volume proportionnel, Clapet anti-retour, boîtier de raccordement
| matériau principal | bronze CC246E |
| pression nominale | PN 16 |
| température de service max. | 90 °C |
| R | G1 | G2 | G3 | G4 | L | L1 | L2 | L3 | L4 | H | H1 | B | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1¼ | 1¼ | 1 | ¾ | 184 | 100 | 30 | 90 | 127 | 125 | 38 | 163 | 6.6 | 1 | 19181.06 | 1 |
| 01 | 627.515 | ||||
|
|
|||||||||||||||||||||||
| 1¼ | 1¼ | 1¼ | 1 | ¾ | 212 | 120 | 30 | 90 | 127 | 125 | 38 | 163 | 7.4 | 1¼ | 19181.07 | 1 |
| 01 | 627.516 | ||||
|
|
|||||||||||||||||||||||
| 1½ | 1½ | 2 x 1 / 2 | 1½ | ¾ | 241 | 145 | 42 | 130 | 179 | 164 | 52 | 228 | 17.5 | 1½ | 19181.08 | 1 |
| 01 | 627.517 | ||||
|
|
|||||||||||||||||||||||
| 2 | 1½ | 2 x 1 / 2 | 1½ | ¾ | 289 | 175 | 45 | 130 | 179 | 164 | 52 | 228 | 20.2 | 2 | 19181.09 | 1 |
| 01 | 627.518 | ||||
|
|
|||||||||||||||||||||||
CAO / BIM
| Description | Garniture de raccordement pour adoucisseur d'eau |
| Taille |
|
| Numéro d’article |
19181.06
|
