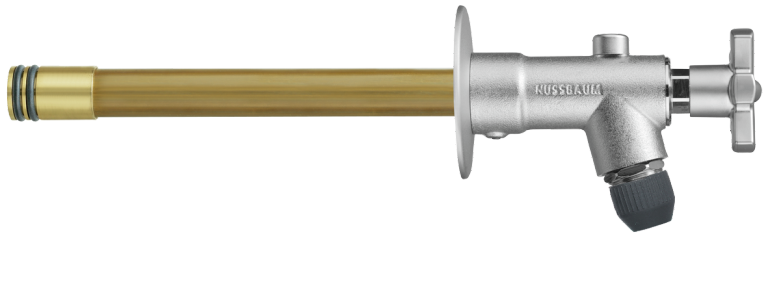

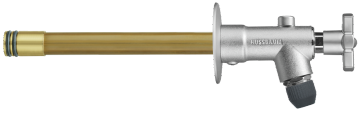

40064 Garniture avec corps d'écoulement
avec volant métallique
avec tête Easy-Top, pour robinet de jardin hors gel
| matériau principal | bronze CC246E |
| traitement de surface | chromé |
| pression nominale | PN 16 |
| température de service max. | 90 °C |
| für Modellreihe ab | 1985 |
| G | D | L | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 26 | 115 | 2 | 100 | 40064.70 | 1 |
| 01 | - | ||||
|
|
|||||||||||||
| 1 | 26 | 165 | 3 | 150 | 40064.71 | 1 |
| 01 | 421.644 | ||||
|
|
|||||||||||||
| 1 | 26 | 265 | 4.8 | 250 | 40064.72 | 1 |
| 01 | 421.644 | ||||
|
|
|||||||||||||
| 1 | 26 | 365 | 7 | 350 | 40064.73 | 1 |
| 01 | - | ||||
|
|
|||||||||||||
| 1 | 26 | 465 | 9 | 450 | 40064.74 | 1 |
| 01 | - | ||||
|
|
|||||||||||||
| 1 | 26 | 615 | 12 | 600 | 40064.75 | 1 |
| 01 | - | ||||
|
|
|||||||||||||
Le siège de l'organe d'arrêt doit se situer dans la zone hors gel.
La garniture avec corps d'ecoulement peut également être utilisée sur les anciens robinets de jardin 4050 équipés d'un tuyau G 1 (à partir de l'année de construction 1985). Une profondeur d'encastrement minimale de 115 mm doit alors être observée.
CAO / BIM
| Description | Garniture avec corps d'écoulement |
| Taille |
|
| Numéro d’article |
40064.70
|
