3 Composants de système

3.1 Types de connecteur Optiflex

Le système de conduite Optiflex propose divers types de connecteurs en fonction de l’utilisation prévue:

  • Optiflex-Profix

  • Optiflex-Flowpress

  • Accouplement rapide

  • Pièces intermédiaires enfichables

3.1.1 Connecteur Optiflex-Profix

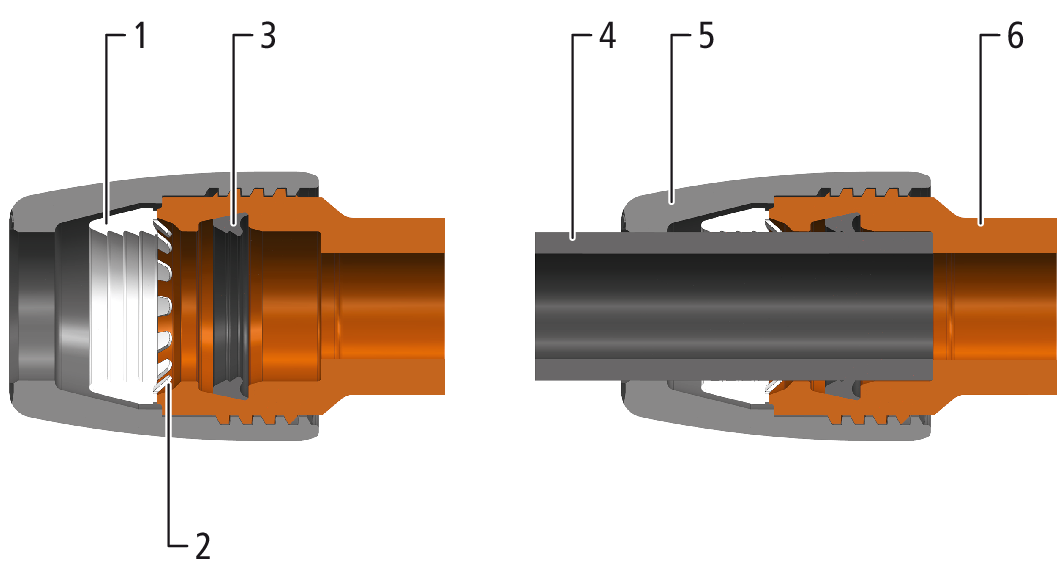

Optiflex-Profix est la technique d’assemblage sans outillage pour l’installation de distribution d’eau de boisson sur les étages avec les tuyaux synthétiques flexibles Optiflex Ø 16 à 25 mm. Le raccord emboîtable Optiflex-Profix est de type A avec passage libre, il est en outre amovible.

1

Bague de serrage

Matière synthétique

2

Anneau à griffes

Acier inoxydable

3

Joint

EPDM

4

Tuyau Optiflex

Tuyau synthétique flexible PE-Xc/PE-RT/PB

5

Douille filetée

Matière synthétique

6

Corps de base

Bronze CC499K/CC246E

Réutilisation

Un assemblage dont le raccord Profix est desserré peut être réutilisé avec le kit de réparation Optiflex-Profix 85190.

3.1.2 Raccord Optiflex-Flowpress

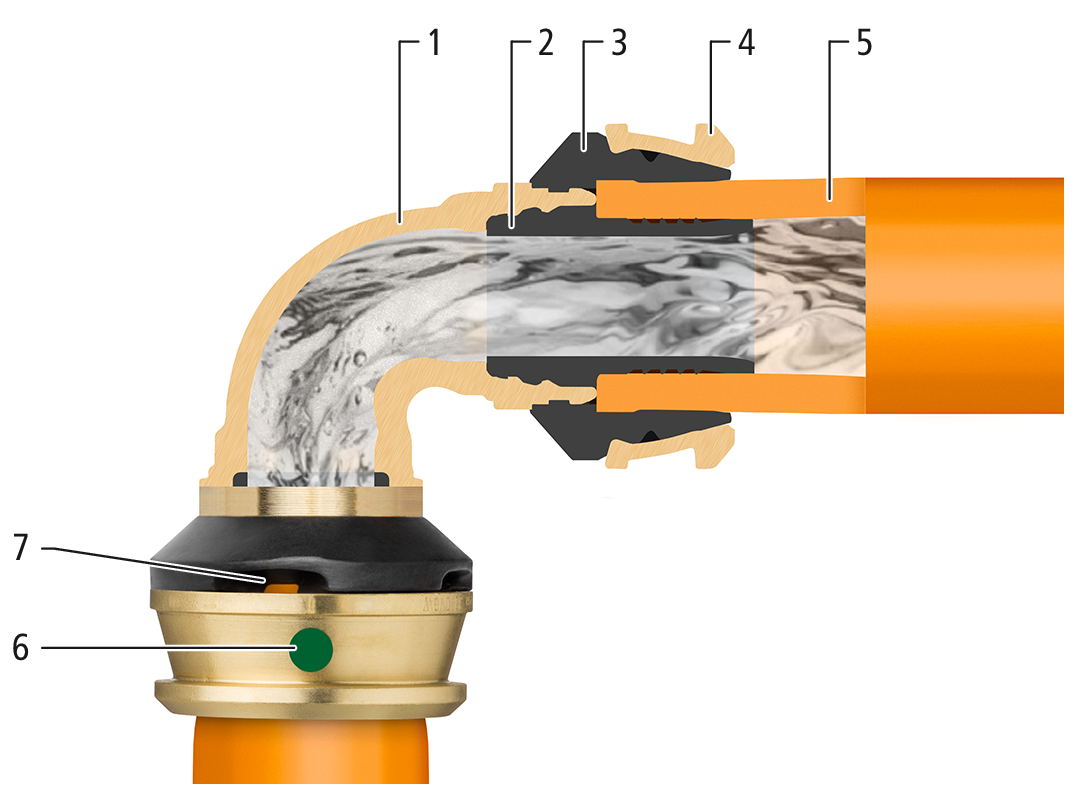

Optiflex-Flowpress, c’est la technique de sertissage raxiale avec SC-Contour pour l’installation de distribution de l’eau de boisson par les tuyaux synthétiques flexibles Optiflex Ø 16 à 40 mm et par les tuyaux Optiflex-Flowpress Ø 16 à 63 mm. Le raccord Optiflex-Flowpress est de type B avec perte de charge réduite. Le raccord Optiflex-Flowpress est assemblé avec une sertisseuse et n’est pas démontable.

1

Corps de base

Bronze CC246E

2

Support

Matière synthétique PPSU

3

Bague de butée

Matière synthétique

4

Douille de sertissage

Laiton

5

Tuyau Optiflex

Tuyaux synthétiques flexibles PE-Xc, PE-RT ou PB

Tuyau composite de forme stable PE-Xc/Al/PE-Xc ou PE-RT/Al/PE-RT

6

Marquage SC-Contour

7

Fenêtre de contrôle de la profondeur d’insertion

3.1.2.1 Sécurité de contrôle grâce au SC-Contour

Le SC-Contour correspond à une sécurité qui rend visibles les raccords non sertis dans une installation de tuyaux (SC: Security Checked = sécurité de contrôle).

Situé entre le raccord non serti et le tuyau, le SC-Contour présente une inétanchéité apparente par laquelle le fluide d’essai s’échappe de manière visible durant l’essai d’étanchéité. La visibilité du raccord non serti est manifeste dans la plage de pression de l’essai d’étanchéité correspondant.

Tous les raccords à sertir Nussbaum sont dotés d’un SC-Contour.

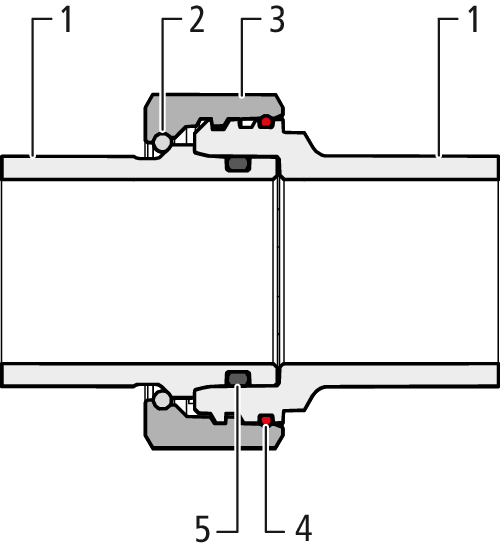

3.1.3 Accouplement rapide

L’accouplement rapide est utilisé pour le raccordement des boîtes de distribution et de pièces intermédiaires aux boîtiers encastrés. Les produits d’étanchéité tel que le chanvre ou le ruban d’étanchéité ne sont pas nécessaires. Un outil est nécessaire pour ouvrir et fermer l’accouplement rapide.

1

Corps de base

Bronze CC246E

2

Bague de retenue

Acier à ressort

3

Ecrou mobile

Laiton CW724R

4

Joint torique

Matière synthétique VMQ

5

Joint

EPDM

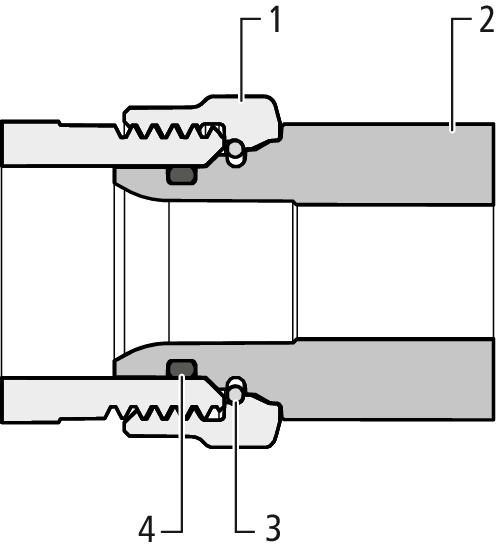

3.1.4 Raccord à emboîter

Le raccord à emboîter s’utilise pour raccorder les conduites d’éjection au boîtier de distribution. Les produits d’étanchéité tel que le chanvre ou le ruban d’étanchéité ne sont pas nécessaires. Le raccordement s’effectue sans outillage. La pièce intermédiaire enfichable se détache au moyen d’un outillage spécial.

1

Ecrou mobile

Laiton CW724R

2

Raccord à emboîter

Bronze CC246E

3

Bague de retenue

Acier à ressort

4

Joint

EPDM

3.2 Raccords Optifix

Pour assurer un montage rationnel, il existe un programme complet de raccords assortis d’accessoires de montage.

Les raccords sont adaptés aux tuyaux Optiflex et à leurs domaines d’utilisation. Les assemblages avec raccord Optiflex-Profix sont disponibles en diamètres 16, 20 et 25 mm, les raccords Optiflex-Flowpress en diamètres 16, 20, 25, 32, 40, 50 et 63 mm.

Le programme comprend les types de raccords suivants:

  • Coudes, équerres, tés, réductions et pièces intermédiaires

  • Boîtes et équerres de raccordement

  • Distributeurs et raccords à emboîter

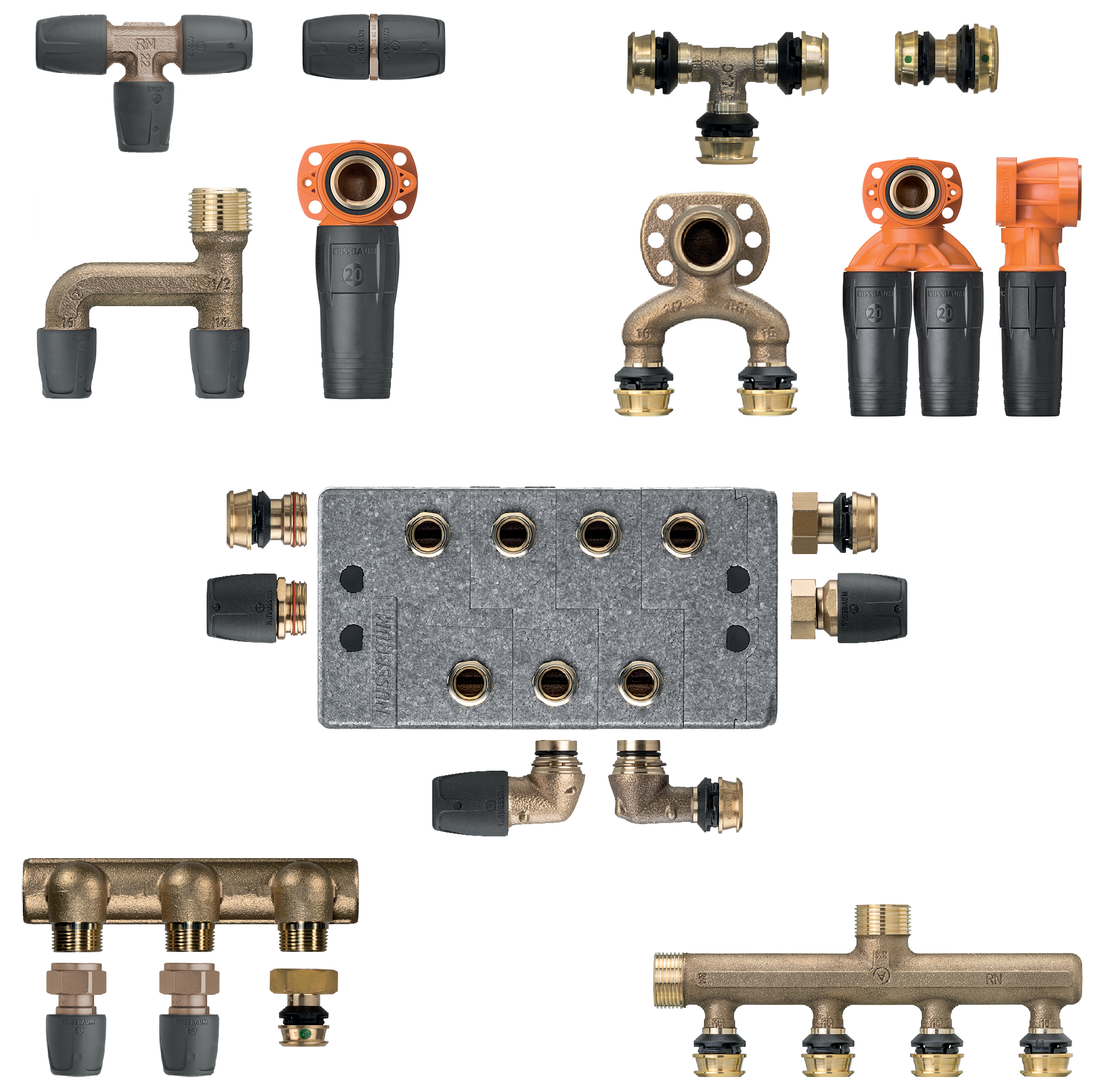

Extrait de l’assortiment:

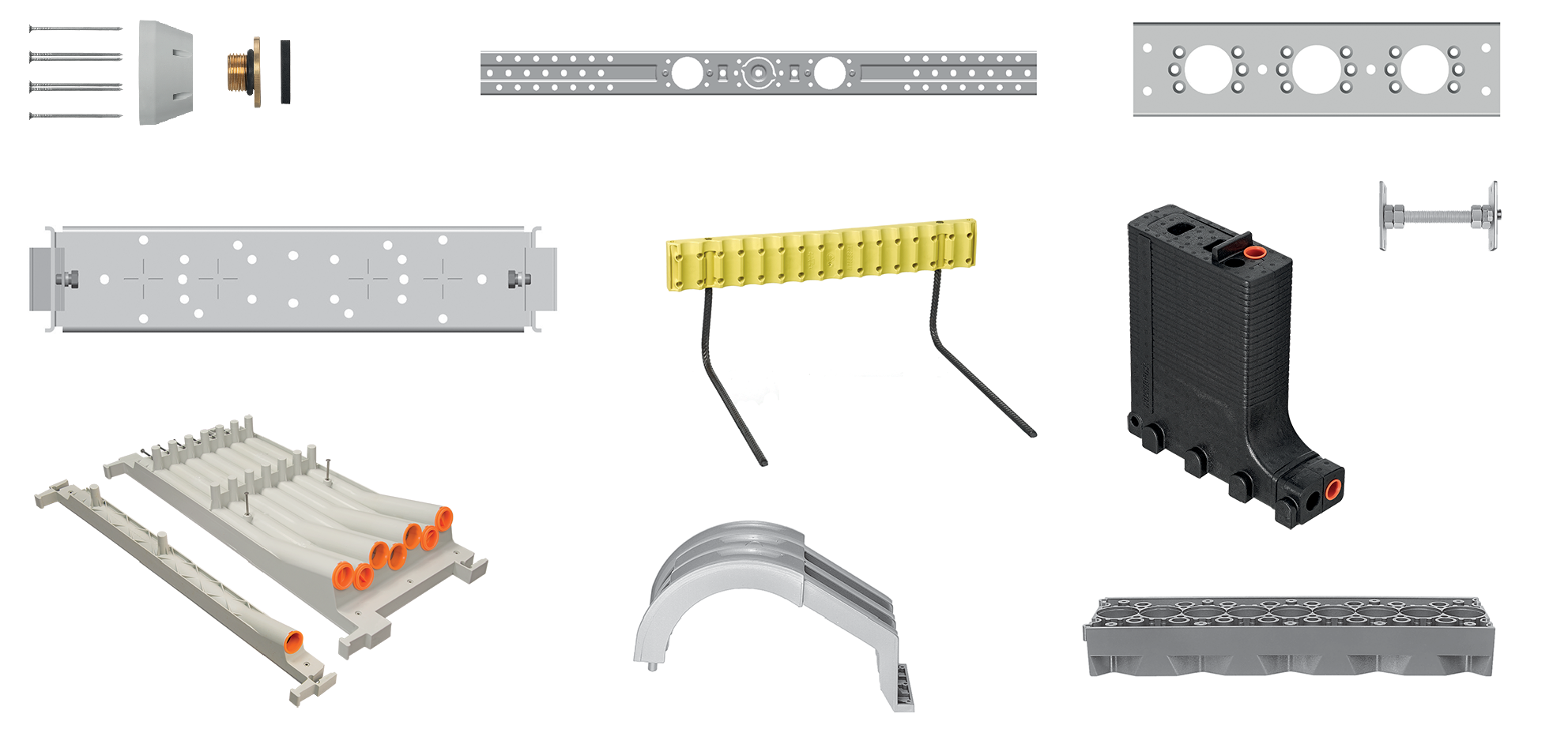

3.2.1 Accessoires de montage

Les accessoires de montage suivants sont disponibles pour l’assemblage des raccords et robinetteries:

  • Rails pour l’installation de systèmes de cadres de montage

  • Gabarits et supports de montage pour le montage dans structure massive

  • Supports pour robinetterie

  • Supports de fixation / colliers de tuyaux

  • Coffrets de distribution / cadres de révision

Accessoires pour la pose de tuyaux:

  • Coffrets de montage

  • Ponts de tuyau

  • Supports de tuyau

  • Barres de support

Extrait de l’assortiment:

3.3 Tuyaux Optiflex

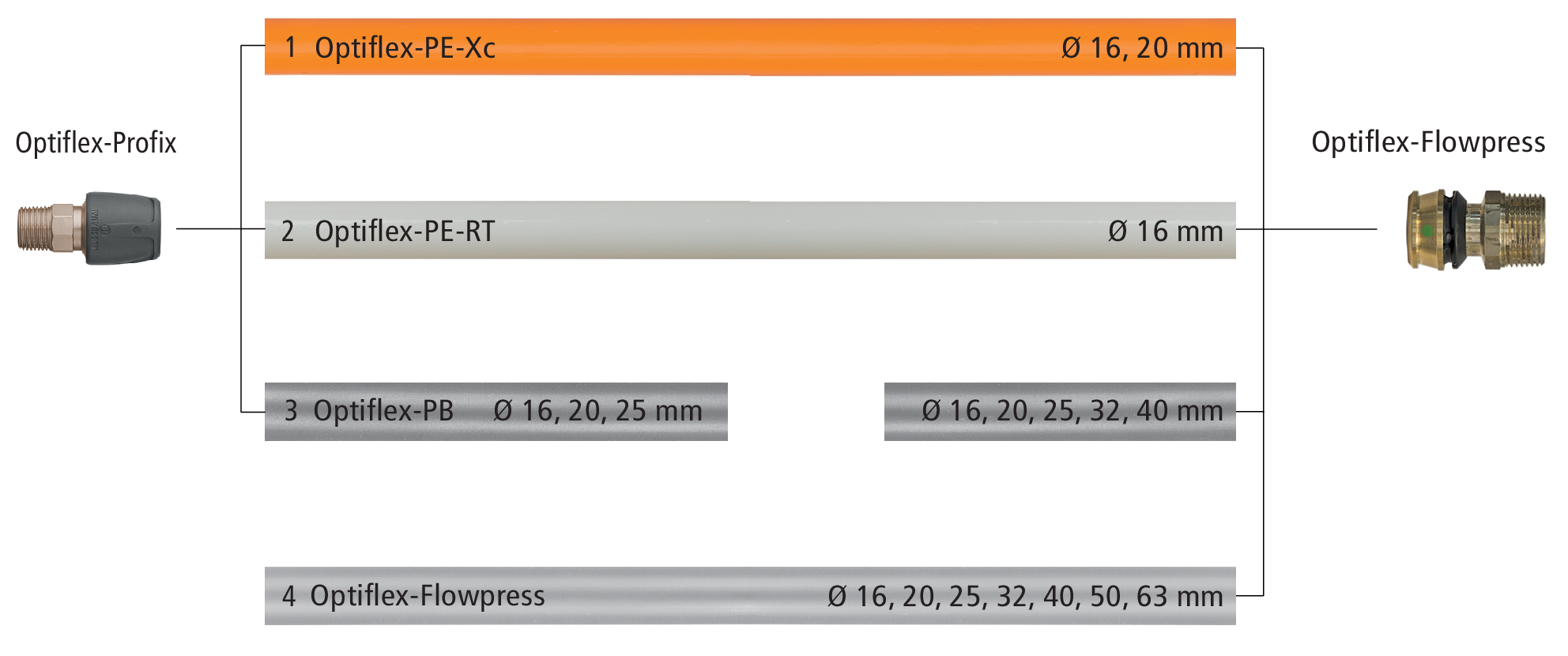

Pour les installations avec Optiflex, divers tuyaux synthétiques et le tuyau rigide Optiflex-Flowpress sont disponibles, en fonction de la technique de raccordement et du domaine d’utilisation. Le tuyau rigide Optiflex-Flowpress est un tuyau composite qui s’utilise uniquement avec les connecteurs Optiflex-Flowpress.

Tuyaux pour connecteurs Optiflex-Profix:

  • Tuyau Optiflex PE-Xc souple, Ø 16 et 20 mm

  • Tuyau Optiflex PE-RT souple, Ø 16 mm (1 tuyau LU)

  • Tuyau Optiflex PB souple, Ø 16, 20 et 25 mm

Tuyaux pour connecteurs Optiflex-Flowpress:

  • Tuyau Optiflex PE-Xc souple, Ø 16 et 20 mm

  • Tuyau Optiflex PE-RT souple, Ø 16 mm (tuyau 1-LU)

  • Tuyau Optiflex PB souple, Ø 16, 20, 25, 32 et 40 mm

  • Tuyau Optiflex-Flowpress, Ø 16, 20, 25, 32, 40, 50 et 63 mm

1

Tuyau flexible Optiflex- PE-Xc

2

Tuyau Optiflex PE-RT souple (tuyau 1-LU)

3

Tuyau flexible Optiflex- PB

4

Tuyau Optiflex-Flowpress rigide

Le raccord Optiflex-Profix n’est pas compatible avec les tuyaux Optiflex rigides.

Informations sur les anciens types de tuyaux Optiflex, 👉 Anciens types de tuyaux Optiflex.

Les fiches techniques des produits Nussbaum sont disponibles dans les pages produits correspondantes de la boutique en ligne sur www.nussbaum.ch.

3.3.1 Gaines de protection et pré-isolations

Les tuyaux Optiflex sont commercialisés avec et sans gaine de protection. Le tuyau Optiflex PE-Xc flexible et le tuyau Optiflex-Flowpress rigide sont disponibles avec pré-isolation pour protection thermique. Les gaines de protection répondent aux conditions d’utilisation de matériaux de construction inflammables dans les bâtiments.

Fonctions de la gaine de protection:

  • Elle protège le tuyau des dommages

  • Elle permet le remplacement de la conduite

  • Les ondulations permettent un assemblage par complémentarité de forme avec le matériau de construction

  • Absorption de la dilatation longitudinale du tuyau par l’espace creux entre le tuyau et la gaine

  • Isolation thermique réalisée par la couche d’air isolante entre le tuyau et la gaine

  • Visualisation de l’inétanchéité du tuyau (uniquement en cas de pose de conduite correspondante)

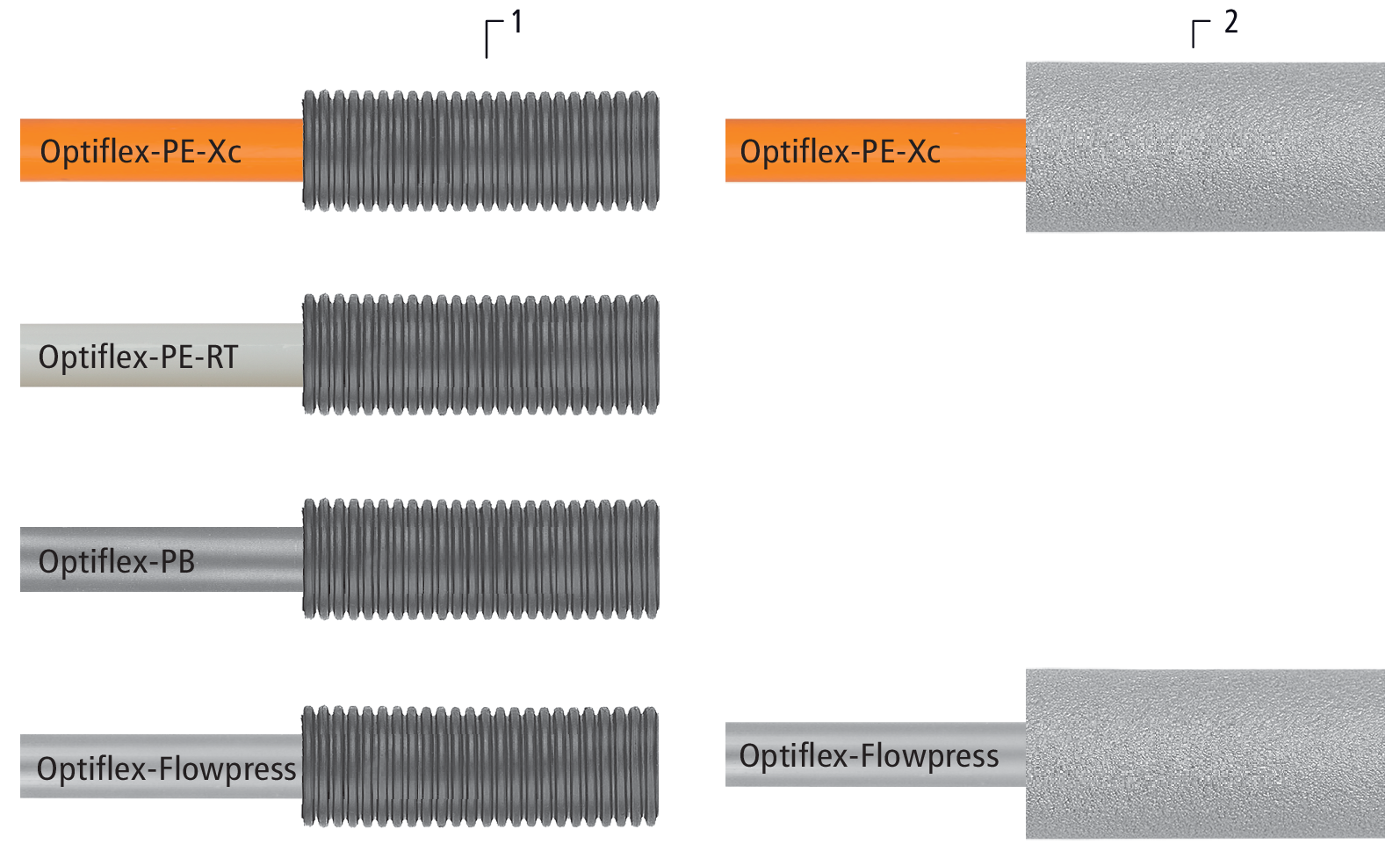

Combinaisons disponibles de tuyaux Optiflex avec gaine de protection ou avec pré-isolation:

1

Tuyaux Optiflex avec gaine de protection (PE)

2

Tuyaux Optiflex avec pré-isolation

3.3.2 Conditionnement du produit à la livraison

Les tuyaux Optiflex sont commercialisés en rouleaux et en barres.

Tuyau Optiflex EP-Xc flexible:

Diamètre nominal DN

12

15

Diamètre extérieur du tuyau

[mm]

16

20

Rouleau, avec gaine de protection

[m]

50

50

Rouleau, sans gaine de protection

100

50

Rouleau, avec pré-isolation

50

50

Conditionnement à la livraison du tuyau Optiflex PE-Xc souple

Tuyau Optiflex PE-RT souple:

Diamètre nominal DN

10

Diamètre extérieur du tuyau

[mm]

16

Rouleau, avec gaine de protection

[m]

50

Rouleau, sans gaine de protection

100

Conditionnement à la livraison du tuyau Optiflex PE-RT souple

Tuyau Optiflex PB souple:

Diamètre nominal DN

12

15

20

25

32

Diamètre extérieur du tuyau

[mm]

16

20

25

32

40

Barres

[m]

5

Rouleau, avec gaine de protection

50

50

25

Rouleau, sans gaine de protection

100

50

25

25

Conditionnement à la livraison du tuyau Optiflex PB flexible

Tuyau Optiflex-Flowpress rigide:

Diamètre nominal DN

12

15

20

25

32

40

50

Diamètre extérieur du tuyau

[mm]

16

20

25

32

40

50

63

Barres

[m]

5

5

5

5

5

5

5

Rouleau, avec gaine de protection

50

50

25

25

Rouleau, sans gaine de protection

100

50

50

50

Rouleau, avec pré-isolation

50

50

25

25

Conditionnement à la livraison du tuyau Optiflex-Flowpress rigide

3.4 Robinetteries système Optiflex

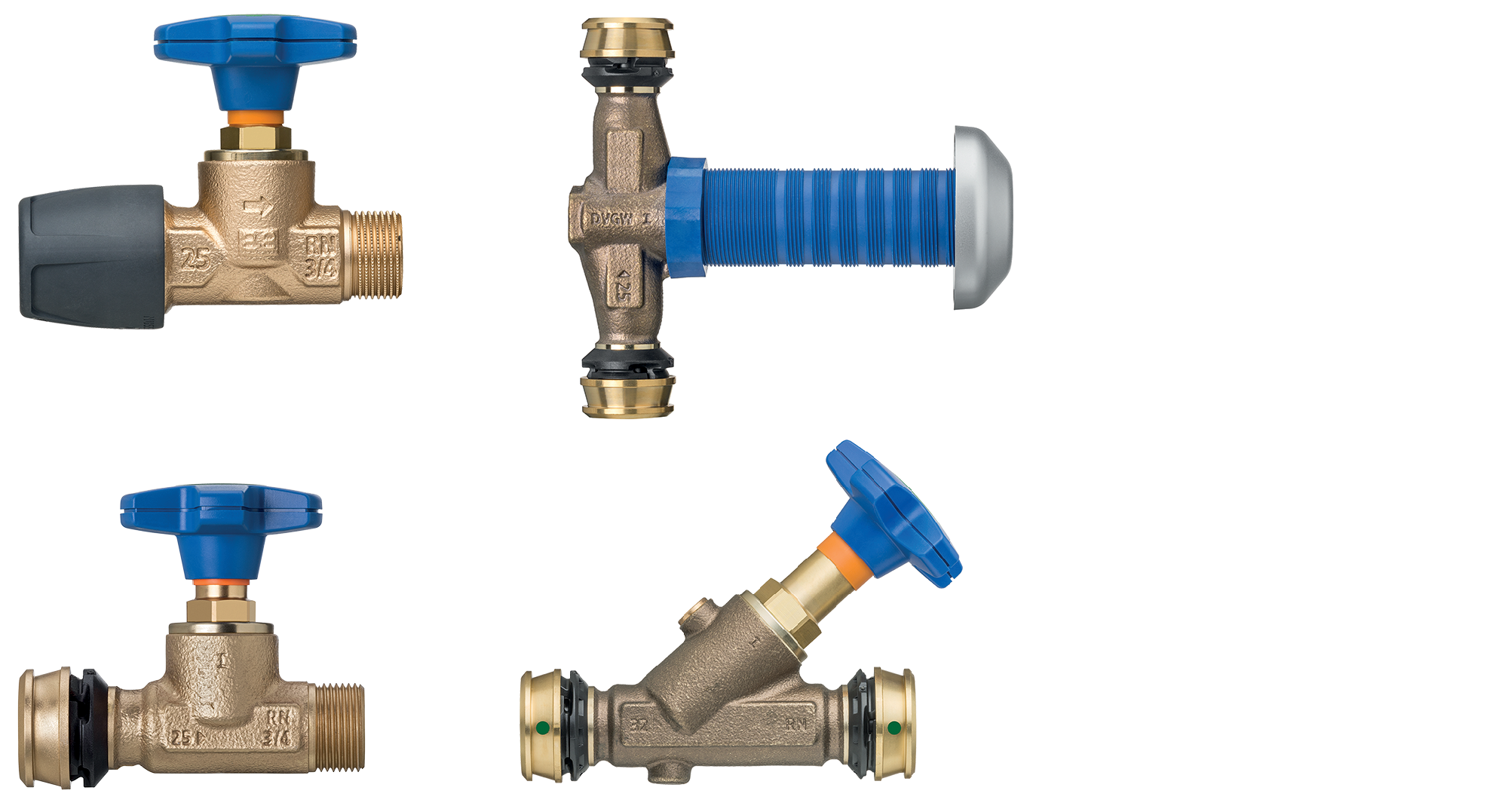

Optiflex comprend un programme de robinetteries en bronze avec raccords Profix, Flowpress et filetés pour le raccordement aux tuyaux Optiflex. Toutes les vannes d’arrêt sont pourvues de parties supérieures Easy-Top. Comme le filetage de la tige de ces têtes n’est pas en contact avec le fluide, elles ne nécessitent pas d’entretien.

Extrait de l’assortiment:

Les fiches techniques pour les produits Nussbaum sont disponibles dans les pages produits correspondantes de la boutique en ligne sur www.nussbaum.ch.
