13002 Soupape de sûreté

 retour

13002 Soupape de sûreté

Info

avec réglages spéciaux pour chauffe-eau jusqu'à 90 °C

PN 10.0

Bronze CC499K

Variantes de produits

Légende

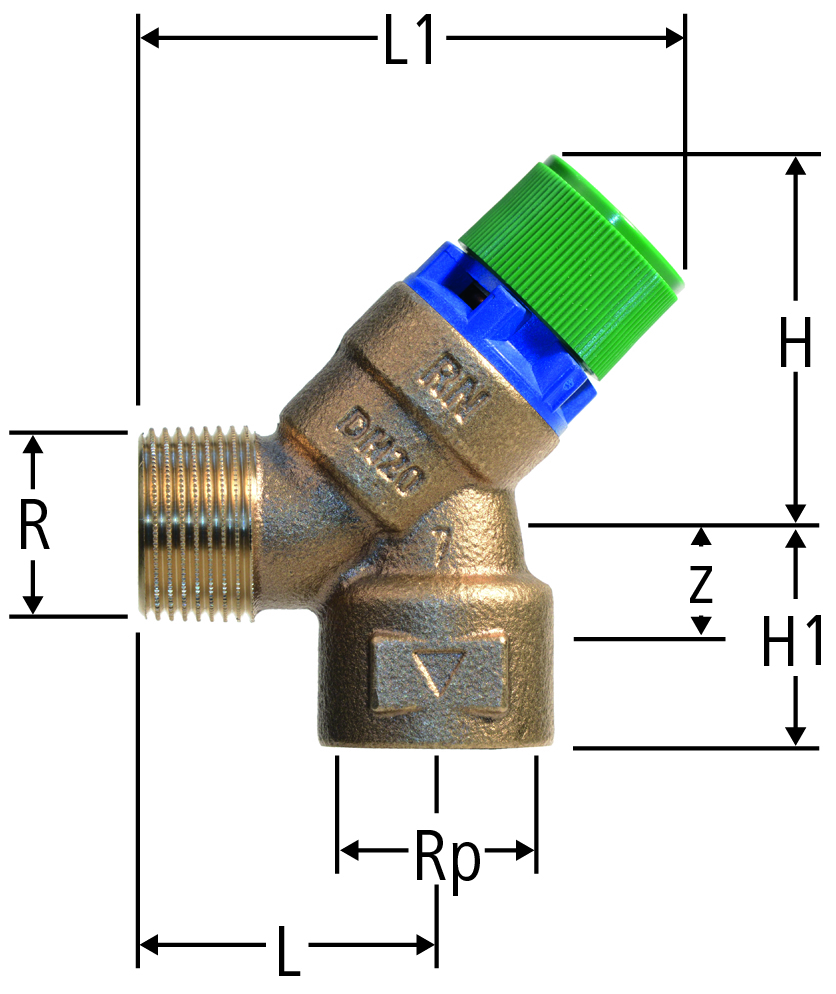

Rp R z L L1 H H1 bar N° d'art. CR UV suissetec Commander Pièces de rechange et accessoires
½ / 4 bar ½ / 4 bar ¾ ½ 14 38 72 50 28 4 ½ / 4 bar 13002.21 01 1 -
13002.21
pc.
Afficher

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Tubulure d'écoulement courte 13091.04 Tubulure d'écoulement courte ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13091.04
pc.
Tubulure d'écoulement longue 13092.04 Tubulure d'écoulement longue ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13092.04
pc.
Clé 93002.21 Clé ½ / ¾, pour tête de soupape de sûreté et cartouche de réduction de pression Matière principale: Matière synthétique
93002.21
pc.
Contacteur de protection du débit d'écoulement 23335.21 Contacteur de protection du débit d'écoulement emf1-MS, pour soupape de sûreté Matière principale: Laiton
23335.21
pc.
½ / 8 bar ½ / 8 bar ¾ ½ 14 38 72 50 28 8 ½ / 8 bar 13002.22 01 1 -
13002.22
pc.
Afficher

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Tubulure d'écoulement courte 13091.04 Tubulure d'écoulement courte ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13091.04
pc.
Tubulure d'écoulement longue 13092.04 Tubulure d'écoulement longue ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13092.04
pc.
Clé 93002.21 Clé ½ / ¾, pour tête de soupape de sûreté et cartouche de réduction de pression Matière principale: Matière synthétique
93002.21
pc.
Contacteur de protection du débit d'écoulement 23335.21 Contacteur de protection du débit d'écoulement emf1-MS, pour soupape de sûreté Matière principale: Laiton
23335.21
pc.
½ / 10 bar ½ / 10 bar ¾ ½ 14 38 72 50 28 10 ½ / 10 bar 13002.23 01 1 -
13002.23
pc.
Afficher

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Tubulure d'écoulement courte 13091.04 Tubulure d'écoulement courte ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13091.04
pc.
Tubulure d'écoulement longue 13092.04 Tubulure d'écoulement longue ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13092.04
pc.
Clé 93002.21 Clé ½ / ¾, pour tête de soupape de sûreté et cartouche de réduction de pression Matière principale: Matière synthétique
93002.21
pc.
Contacteur de protection du débit d'écoulement 23335.21 Contacteur de protection du débit d'écoulement emf1-MS, pour soupape de sûreté Matière principale: Laiton
23335.21
pc.
¾ / 4 bar ¾ / 4 bar ¾ ¾ 14 40 74 50 30 4 ¾ / 4 bar 13002.31 01 1 -
13002.31
pc.
Afficher

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Tubulure d'écoulement courte 13091.04 Tubulure d'écoulement courte ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13091.04
pc.
Tubulure d'écoulement longue 13092.04 Tubulure d'écoulement longue ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13092.04
pc.
Clé 93002.21 Clé ½ / ¾, pour tête de soupape de sûreté et cartouche de réduction de pression Matière principale: Matière synthétique
93002.21
pc.
Contacteur de protection du débit d'écoulement 23335.21 Contacteur de protection du débit d'écoulement emf1-MS, pour soupape de sûreté Matière principale: Laiton
23335.21
pc.
¾ / 8 bar ¾ / 8 bar ¾ ¾ 14 40 74 50 30 8 ¾ / 8 bar 13002.32 01 1 -
13002.32
pc.
Afficher

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Tubulure d'écoulement courte 13091.04 Tubulure d'écoulement courte ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13091.04
pc.
Tubulure d'écoulement longue 13092.04 Tubulure d'écoulement longue ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13092.04
pc.
Clé 93002.21 Clé ½ / ¾, pour tête de soupape de sûreté et cartouche de réduction de pression Matière principale: Matière synthétique
93002.21
pc.
Contacteur de protection du débit d'écoulement 23335.21 Contacteur de protection du débit d'écoulement emf1-MS, pour soupape de sûreté Matière principale: Laiton
23335.21
pc.
¾ / 10 bar ¾ / 10 bar ¾ ¾ 14 40 74 50 30 10 ¾ / 10 bar 13002.33 01 1 -
13002.33
pc.
Afficher

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Tubulure d'écoulement courte 13091.04 Tubulure d'écoulement courte ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13091.04
pc.
Tubulure d'écoulement longue 13092.04 Tubulure d'écoulement longue ¾, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13092.04
pc.
Clé 93002.21 Clé ½ / ¾, pour tête de soupape de sûreté et cartouche de réduction de pression Matière principale: Matière synthétique
93002.21
pc.
Contacteur de protection du débit d'écoulement 23335.21 Contacteur de protection du débit d'écoulement emf1-MS, pour soupape de sûreté Matière principale: Laiton
23335.21
pc.
1 / 8 bar 1 / 8 bar 1 1 14 55 115 87 32 8 1 / 8 bar 13002.42 01 1 -
13002.42
pc.
Afficher

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Tubulure d'écoulement courte 13091.05 Tubulure d'écoulement courte 1, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13091.05
pc.
Tubulure d'écoulement longue 13092.05 Tubulure d'écoulement longue 1, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13092.05
pc.
Clé 93002.21 Clé ½ / ¾, pour tête de soupape de sûreté et cartouche de réduction de pression Matière principale: Matière synthétique
93002.21
pc.
Contacteur de protection du débit d'écoulement 23335.22 Contacteur de protection du débit d'écoulement emf2-MS, pour soupape de sûreté Matière principale: Laiton
23335.22
pc.
1 / 10 bar 1 / 10 bar 1 1 14 55 115 87 32 10 1 / 10 bar 13002.43 01 1 -
13002.43
pc.
Afficher

Accessoires

Photo N° d'article Description du produit Matière principale Commander
Tubulure d'écoulement courte 13091.05 Tubulure d'écoulement courte 1, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13091.05
pc.
Tubulure d'écoulement longue 13092.05 Tubulure d'écoulement longue 1, pour soupapes de sûreté et groupes de sûreté Matière principale: Matière synthétique
13092.05
pc.
Clé 93002.21 Clé ½ / ¾, pour tête de soupape de sûreté et cartouche de réduction de pression Matière principale: Matière synthétique
93002.21
pc.
Contacteur de protection du débit d'écoulement 23335.22 Contacteur de protection du débit d'écoulement emf2-MS, pour soupape de sûreté Matière principale: Laiton
23335.22
pc.
Indication

bar = Pression fixée
Soupape de sûreté pour des températures élevées voir 26092
Débits d'écoulement voir la boutique en ligne sous «informations sur le produit».
La robinetterie Nussbaum répond aux exigences du groupe de bruit 1 de la SSIGE.
