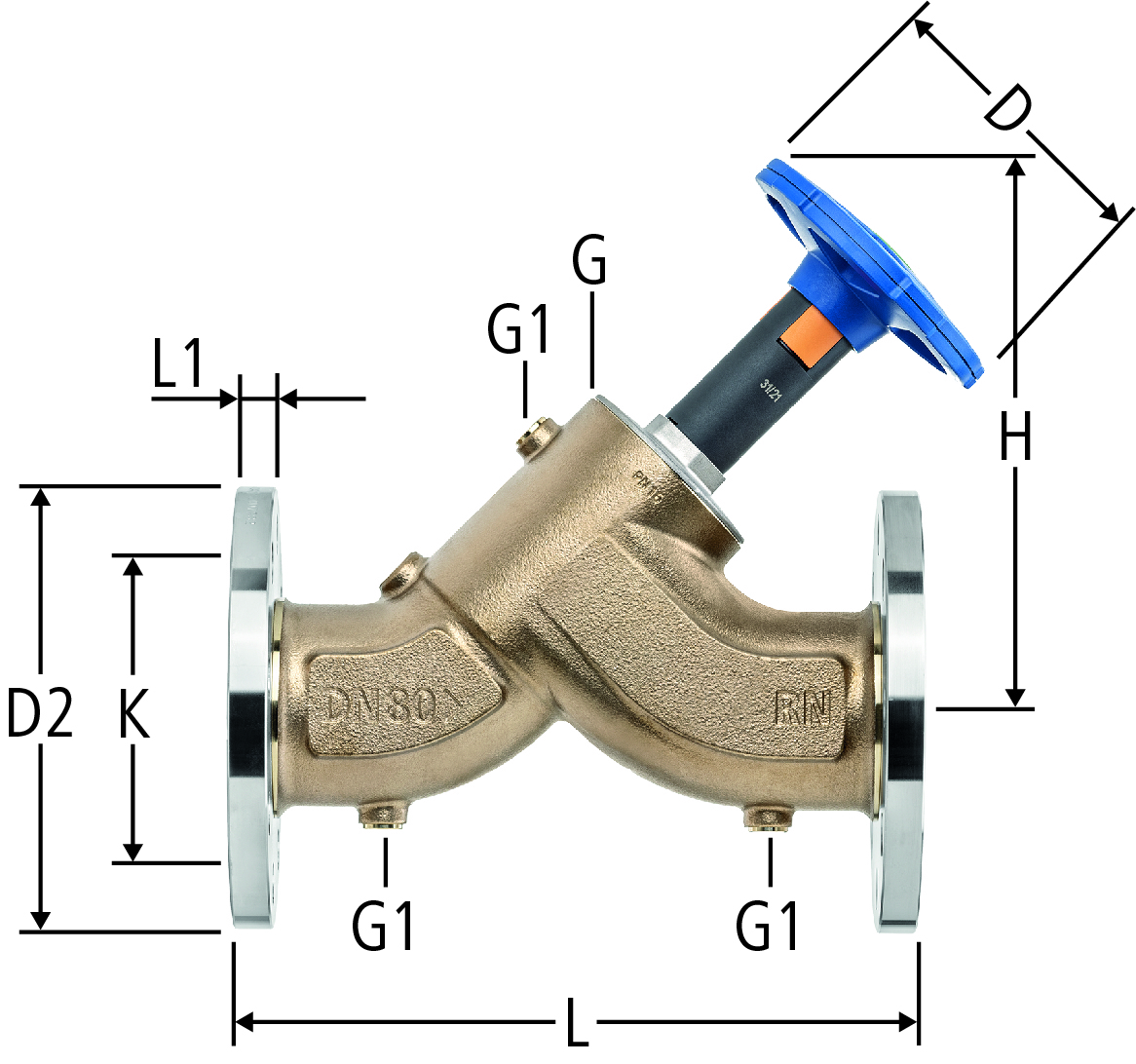

22120 Robinet oblique
avec bride
avec bride pivotante (acier inoxydable), avec tête Easy-Top, avec 2 x joint de bride Klinger PN 10/16
| matériau principal | bronze CC246E |
| pression de fonctionnement max. | 16 bar |
| pression nominale | PN 16 |
| température de service max. | 90 °C |
| fluides | eau |
| norme de bride | EN 1092 - PN 16 |
| DN | G | G1 | D | D2 | L | L1 | H | N | K | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1 | ¼ | 73 | 115 | 160 | 12 | 136 | 4x Ø14 | 85 | 22.2 | 25 | 22120.23 | 1 |
| 01 | 727.113 | ||||
|
|
||||||||||||||||||||
| 32 | 1¼ | ¼ | 73 | 140 | 180 | 14 | 151 | 4x Ø18 | 100 | 32.7 | 32 | 22120.24 | 1 |
| 01 | 727.114 | ||||
|
|
||||||||||||||||||||
| 40 | 1½ | ¼ | 98 | 150 | 200 | 13 | 175 | 4x Ø18 | 110 | 45.9 | 40 | 22120.25 | 1 |
| 01 | 727.115 | ||||
|
|
||||||||||||||||||||
| 50 | 2 | ¼ | 98 | 165 | 230 | 19 | 194 | 4x Ø18 | 125 | 85.7 | 50 | 22120.26 | 1 |
| 01 | 727.116 | ||||
|
|
||||||||||||||||||||
| 65 | 2½ | ⅜ | 140 | 185 | 290 | 19 | 240 | 8x Ø18 | 145 | 143.9 | 65 | 22120.27 | 1 |
| 01 | 727.117 | ||||
|
|
||||||||||||||||||||
| 80 | 3 | ⅜ | 140 | 200 | 310 | 19 | 250 | 8x Ø18 | 160 | 209.7 | 80 | 22120.28 | 1 |
| 01 | 727.118 | ||||
|
|
||||||||||||||||||||
| 100 | 4 | ⅜ | 140 | 220 | 350 | 21 | 259 | 8x Ø18 | 180 | 336.0 | 100 | 22120.29 | 1 |
| 01 | 727.121 | ||||
|
|
||||||||||||||||||||
Indication
N = nombre de trous x diamètre
Sous www.nussbaum.ch/outils, vous trouverez un guide de sélection des boulons pour raccordements à bride.
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Robinet oblique |
| Taille |
|
| Numéro d’article |
22120.23
|
