82106 Optipress-Robinet à bille
avec filetage femelle, avec tige de commande rallongée
avec bille en laiton, chromé dur, avec joint PTFE, avec joint de l'axe PTFE, avec poignée noire
| matériau principal | laiton |
| fluides | eau / air comprimé |
| pression nominale | PN 16 |
| température de service max. | 110 °C |
| classe de qualité de l'air comprimé | 1 - 4 |

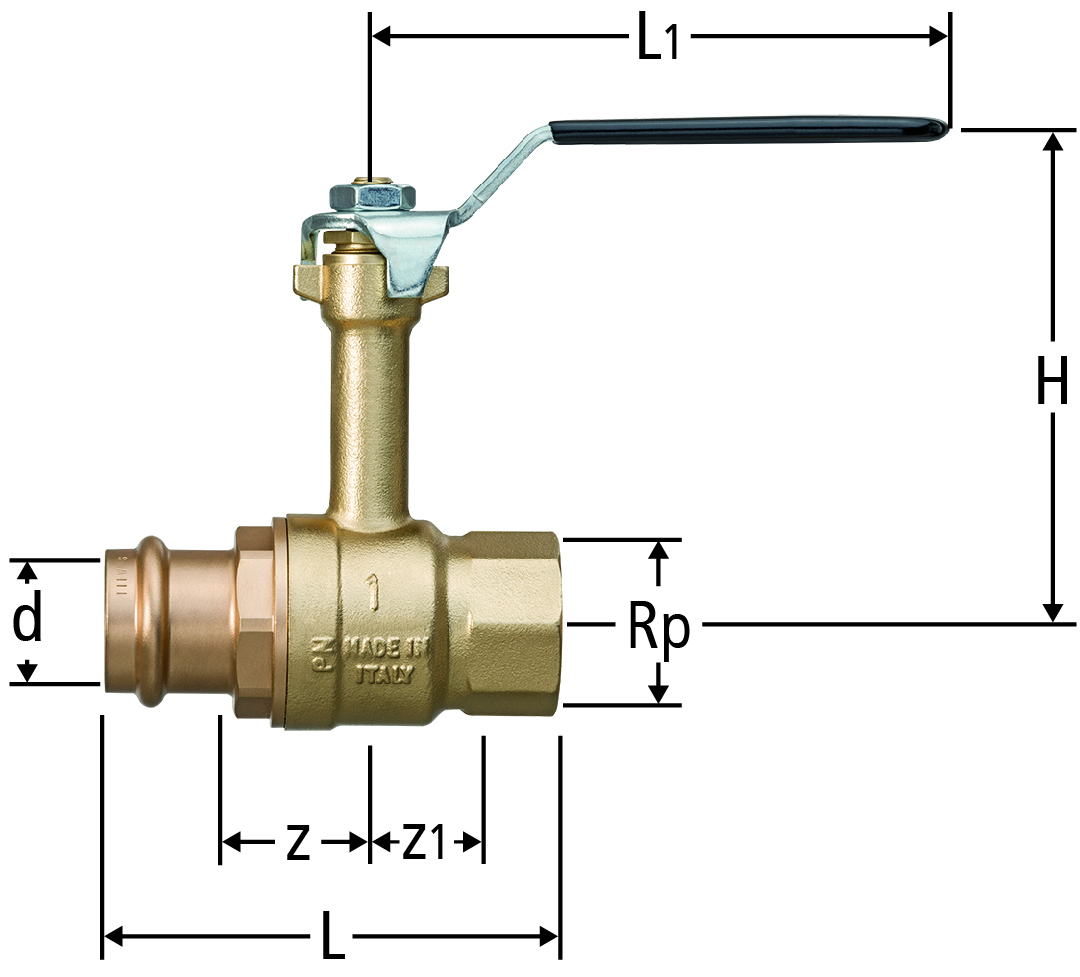

| Rp | d | z | z1 | L | L1 | H | Kvs | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 24 | 18 | 77 | 90 | 96 | 10.3 | 15 x ½ | 82106.22 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| ¾ | 18 | 28 | 20 | 85 | 90 | 96 | 33 | 18 x ¾ | 82106.23 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| ¾ | 22 | 29 | 19 | 87 | 90 | 100 | 47 | 22 x ¾ | 82106.24 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| 1 | 28 | 34 | 24 | 99 | 125 | 109 | 54 | 28 x 1 | 82106.25 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| 1¼ | 35 | 36 | 26 | 107 | 125 | 114 | 82 | 35 x 1¼ | 82106.26 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| 1½ | 42 | 42 | 33 | 126 | 140 | 131 | 160 | 42 x 1½ | 82106.27 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
| 2 | 54 | 55 | 38 | 157 | 140 | 139 | 320 | 54 x 2 | 82106.28 | 1 |
| 20 | - | ||||
|
|
|||||||||||||||||
Indication
Pas admis pour les installations d'eau de boisson selon la directive W3 de la SSIGE.
CAO / BIM
| Description | Optipress-Robinet à bille |
| Taille |
|
| Numéro d’article |
82106.22
|
