26040 Robinet à bille en 3 parties avec brides
acier inoxydable poignée-arrêt, joints PTFE verrouillable pour eau jusqu'à 100 °C, air comprimé, huile et benzine
PN 16

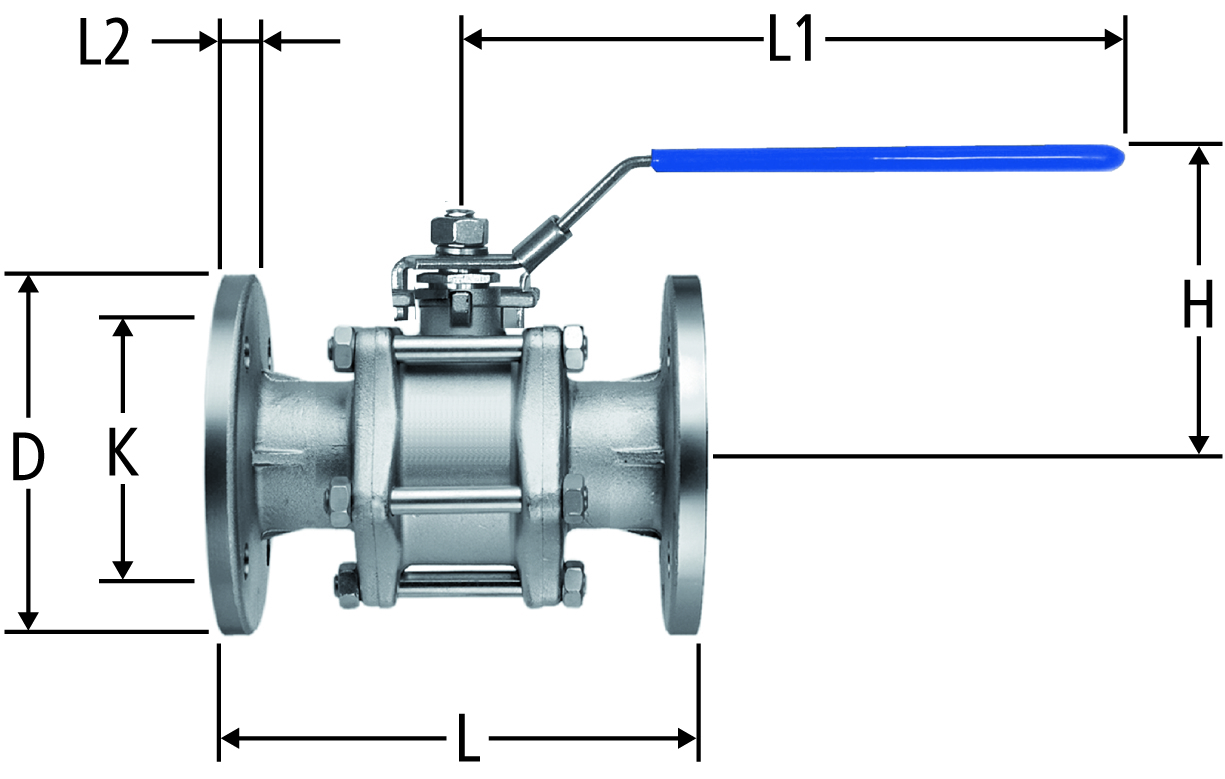

| DN | L | L1 | L2 | H | D | N | K | Kvs | N° d'art. | CR | UV | suissetec | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 200 | 183 | 18 | 101 | 150 | 4x Ø18 | 110 | 160 | DN 40 | 26040.58 | 01 | 1 | 728.115 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Accessoires
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 220 | 183 | 20 | 110 | 165 | 4x Ø18 | 125 | 230 | DN 50 | 26040.59 | 01 | 1 | 728.116 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Accessoires
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 290 | 250 | 22 | 154 | 185 | 8x Ø18 | 145 | 510 | DN 65 | 26040.60 | 01 | 1 | 728.117 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Accessoires
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 310 | 293 | 24 | 165 | 200 | 8x Ø18 | 160 | 797 | DN 80 | 26040.61 | 01 | 1 | 728.118 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Accessoires
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 350 | 293 | 24 | 187 | 220 | 8x Ø18 | 180 | 1297 | DN 100 | 26040.62 | 01 | 1 | 728.121 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Accessoires
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Indication
N = Nombre de trous x diamètre
Pas admis pour les installations d'eau de boisson selon la directive W3 de la SSIGE.
Informations sur le produit
- Raccordements à brides - Longueur des boulons
- Procès-verbal d'essai de pression - Méthode de contrôle A, essai d‘étanchéité avec de l‘air et essai final avant la remise
- Procès-verbal d'essai de pression - Méthode de contrôle B, essai d‘étanchéité avec de l‘air et essai de résistance avec de l‘eau de boisson
- Procès-verbal d'essai de pression - Méthode de contrôle C, essai d‘étanchéité et de résistance avec de l‘eau de boisson
