26023 Mini robinet à bille
avec filetage femelle poignée noire, bille en laiton chromé dur, joints PTFE/NBR pour eau jusqu'à 50 °C et air comprimé
PN 10.0

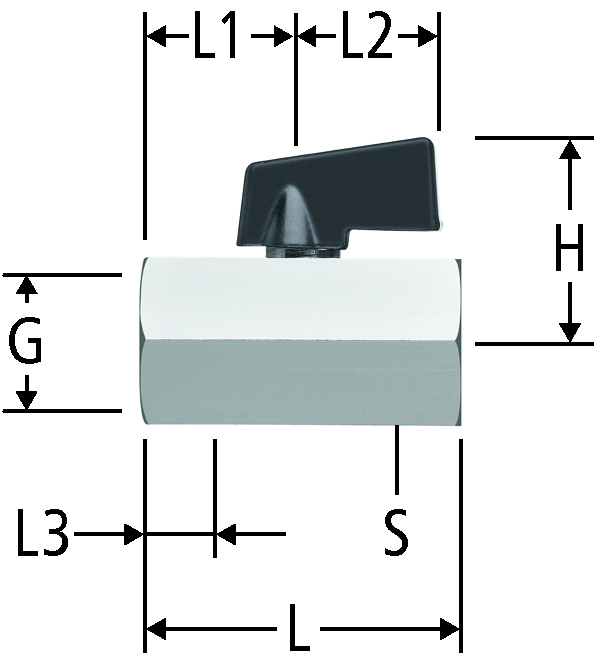

| G | L | L1 | L2 | L3 | H | S | N° d'art. | CHF | CR | UV | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¼ | 40 | 19 | 22 | 10 | 26 | 20 | ¼ | 26023.52 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
| ⅜ | 40 | 19 | 22 | 11 | 26 | 20 | ⅜ | 26023.53 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
| ½ | 47 | 24 | 22 | 12 | 29 | 24 | ½ | 26023.54 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
| ¾ | 54 | 28 | 22 | 14 | 31 | 30 | ¾ | 26023.55 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
Indication
Pas admis pour les installations d'eau de boisson selon la directive W3 de la SSIGE.
CAO / BIM
| Description | Mini robinet à bille |
| Taille |
|
| Numéro d’article |
26023.52
|
| Vue détaillée |
