80013 Optipress-Aquaplus-Té

80013 Optipress-Aquaplus-Té
avec filetage femelle

Info

matériau principal	acier inoxydable 1.4401
pression de fonctionnement max.	16 bar
pression nominale	PN 16
température de fonctionnement max.	95 °C

Variantes de produits

Légende

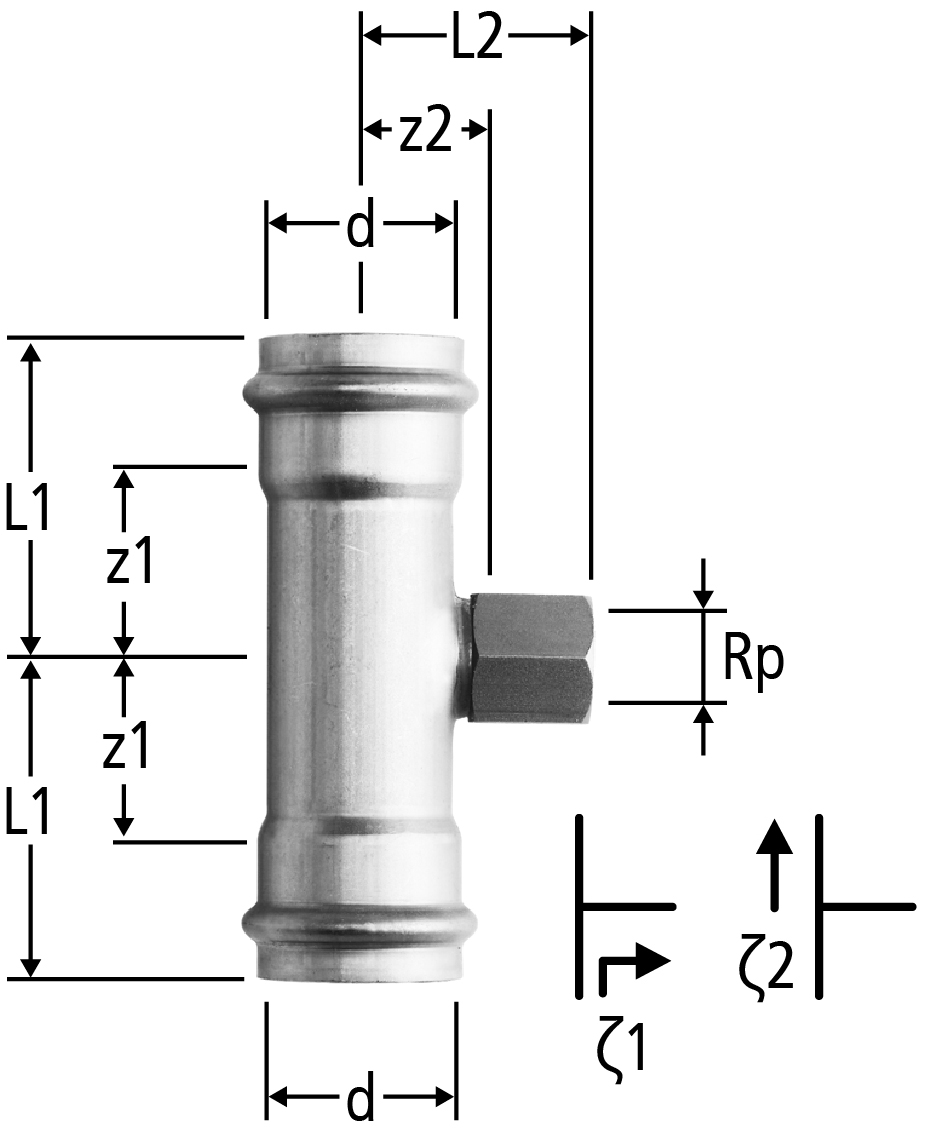

Rp	d	z1	z2	L1	L2	ζ1	ζ2		Art. n°	RK	VE	suissetec NPK426	suissetec NPK453	CHF	Pièces de rechange et accessoires
15 x ½ x 15 15 x ½ x 15	½	15	19	16	41	29	1.3	0.3	15 x ½ x 15	80013.22	20	5	264.152	334.412	80013.22 Commander pcs.	Afficher

18 x ½ x 18 18 x ½ x 18	½	18	21	17	43	30	1.3	0.3	18 x ½ x 18	80013.23	20	5	264.153	334.413	80013.23 Commander pcs.	Afficher

18 x ¾ x 18 18 x ¾ x 18	¾	18	24	17	46	32	1.2	0.3	18 x ¾ x 18	80013.24	20	5			80013.24 Commander pcs.	Afficher

22 x ½ x 22 22 x ½ x 22	½	22	22	19	45	32	1.3	0.2	22 x ½ x 22	80013.25	20	5	264.154	334.414	80013.25 Commander pcs.	Afficher

22 x ¾ x 22 22 x ¾ x 22	¾	22	24	18	47	33	1.2	0.2	22 x ¾ x 22	80013.26	20	5			80013.26 Commander pcs.	Afficher

28 x ½ x 28 28 x ½ x 28	½	28	21	23	45	36	1.3	0.1	28 x ½ x 28	80013.27	20	5	264.155	334.415	80013.27 Commander pcs.	Afficher

28 x ¾ x 28 28 x ¾ x 28	¾	28	23	22	47	37	1.2	0.1	28 x ¾ x 28	80013.28	20	5			80013.28 Commander pcs.	Afficher

28 x 1 x 28 28 x 1 x 28	1	28	28	23	52	40	1.1	0.1	28 x 1 x 28	80013.32	20	5			80013.32 Commander pcs.	Afficher

35 x ½ x 35 35 x ½ x 35	½	35	19	26	45	39	1.2	0.1	35 x ½ x 35	80013.29	20	5	264.156	334.416	80013.29 Commander pcs.	Afficher

42 x ½ x 42 42 x ½ x 42	½	42	19	29	55	42	1.2	0.1	42 x ½ x 42	80013.30	20	1	264.157	334.417	80013.30 Commander pcs.	Afficher

54 x ½ x 54 54 x ½ x 54	½	54	18	36	58	49	1.2	0.1	54 x ½ x 54	80013.31	20	1	264.158	334.418	80013.31 Commander pcs.	Afficher

54 x 2 x 54 54 x 2 x 54	2	54	39	37	79	61	0.9	0.1	54 x 2 x 54	80013.34	20	1			80013.34 Commander pcs.	Afficher

64 x ¾ x 64 64 x ¾ x 64	¾	64	25	43	68	56	1.2	0.1	64 x ¾ x 64	80013.70	23	1			80013.70 Commander pcs.	Afficher

76.1 x ¾ x 76.1 76.1 x ¾ x 76.1	¾	76.1	24	47	74	62	1.2	0.1	76.1 x ¾ x 76.1	80013.72	23	1	264.171	334.419	80013.72 Commander pcs.	Afficher

76.1 x 2 x 76.1 76.1 x 2 x 76.1	2	76.1	40	49	90	73	0.9	0.1	76.1 x 2 x 76.1	80013.73	23	1	264.181		80013.73 Commander pcs.	Afficher

88.9 x ¾ x 88.9 88.9 x ¾ x 88.9	¾	88.9	24	56	74	68	1.2	0.1	88.9 x ¾ x 88.9	80013.74	23	1	264.172	334.421	80013.74 Commander pcs.	Afficher

88.9 x 2 x 88.9 88.9 x 2 x 88.9	2	88.9	40	56	90	80	0.9	0.1	88.9 x 2 x 88.9	80013.75	23	1	264.182		80013.75 Commander pcs.	Afficher

108 x ¾ x 108 108 x ¾ x 108	¾	108	24	76	84	78	1.2	0.1	108 x ¾ x 108	80013.76	23	1	264.173	334.422	80013.76 Commander pcs.	Afficher

108 x 2 x 108 108 x 2 x 108	2	108	40	65	100	89	0.9	0.1	108 x 2 x 108	80013.77	23	1			80013.77 Commander pcs.	Afficher

Tout dans le panier

CAO / BIM

Description	Optipress-Aquaplus-Té
Taille
Numéro d’article	80013.22

Téléchargements CAD

Tout dans le panier

80013 Optipress-Aquaplus-Téavec filetage femelle
