92001 Optifitt-Serra-Raccord à écrou mobile
avec filetage mâle
| matériau principal | laiton |
| pression nominale | PN 16 |
| température de service max. | 90 °C |

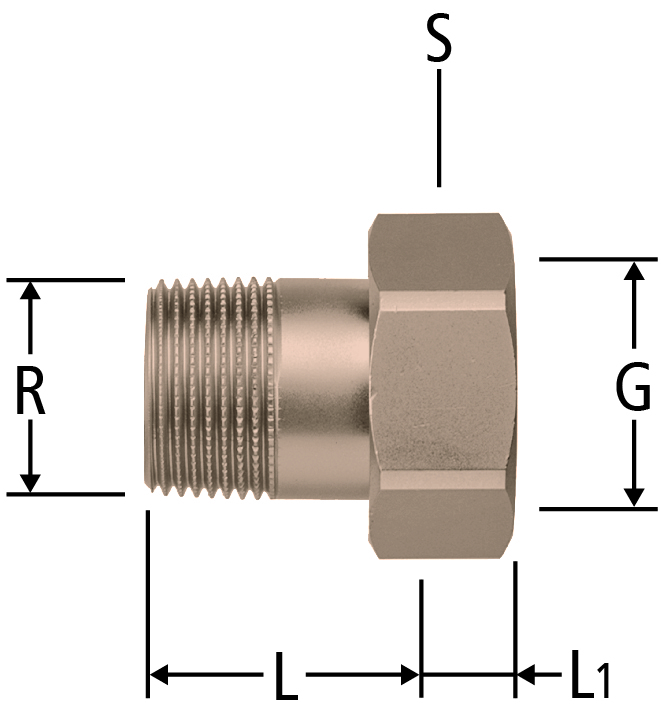

| R | G | L | L1 | S | ζ | Art. n° | VE | CHF | RK | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 34 | 8 | 30 | 0.2 | ½ x ¾ | 92001.24 | 1 |
| 01 | 671.113 | ||||
|
|
|||||||||||||||
| ¾ | 1 | 37 | 9 | 37 | 0.1 | ¾ x 1 | 92001.25 | 1 |
| 01 | 671.114 | ||||
|
|
|||||||||||||||
| 1 | 1¼ | 42 | 10 | 46 | 0.1 | 1 x 1¼ | 92001.26 | 1 |
| 01 | 671.115 | ||||
|
|
|||||||||||||||
| 1¼ | 1½ | 46 | 11 | 52 | 0.1 | 1¼ x 1½ | 92001.27 | 1 |
| 01 | 671.116 | ||||
|
|
|||||||||||||||
| 1½ | 1¾ | 48 | 12 | 60 | 0.1 | 1½ x 1¾ | 92001.28 | 1 |
| 01 | 671.117 | ||||
|
|
|||||||||||||||
| 2 | 2⅜ | 57 | 14 | 76 | 0.1 | 2 x 2⅜ | 92001.31 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
| 2 | 2½ | 60 | 15 | 82 | 0.1 | 2 x 2½ | 92001.29 | 1 |
| 01 | 671.118 | ||||
|
|
|||||||||||||||
| 2½ | 3 | 70 | 17 | 96 | 0.1 | 2½ x 3 | 92001.30 | 1 |
| 01 | 671.121 | ||||
|
|
|||||||||||||||
| ½ | ¾ | 34 | 8 | 30 | 0.1 | ½ x ¾ C | 92001.74 | 1 |
| 01 | - | ||||
|
|
|||||||||||||||
CAO / BIM
| Description | Optifitt-Serra-Raccord à écrou mobile |
| Taille |
|
| Numéro d’article |
92001.24
|
