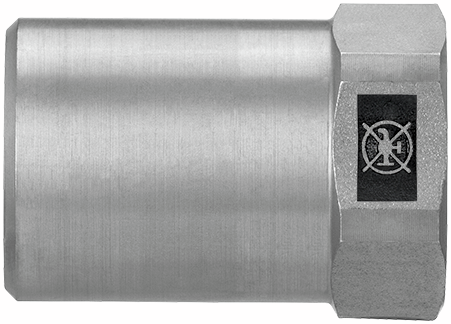

57034 Optifitt-Press-Pièce intermédiaire
avec embout à sertir mâle, avec filetage femelle
| matériau principal | acier 1.0308 |
| traitement de surface | galvanisé/nickelé |
| pression nominale | PN 16 |
| température de service max. | 95 °C |

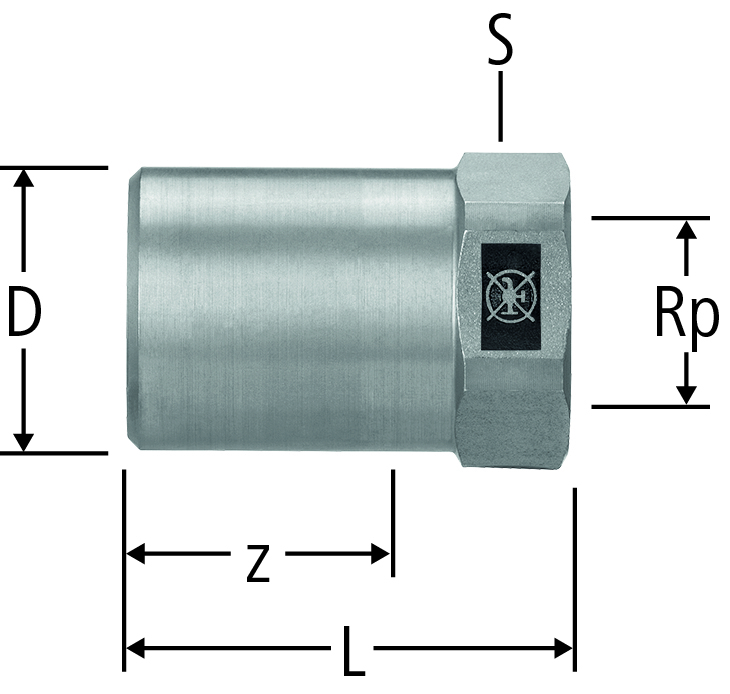

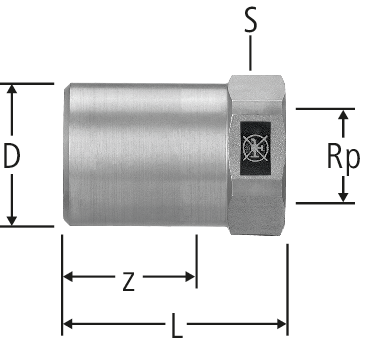

| GN | Rp | D | z | L | S | ζ | Art. n° | VE | CHF | RK | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ½ | 33.7 | 37 | 52 | 34 | 0.2 | 1 x ½ | 57034.25 | 1 |
| 06 | - |
| 1 | ¾ | 33.7 | 35 | 52 | 34 | 0.1 | 1 x ¾ | 57034.26 | 1 |
| 06 | - |
| 1¼ | ¾ | 42.4 | 48 | 64 | 44 | 0.1 | 1¼ x ¾ | 57034.28 | 1 |
| 06 | - |
| 1¼ | 1 | 42.4 | 45 | 64 | 44 | 0.1 | 1¼ x 1 | 57034.29 | 1 |
| 06 | - |
CAO / BIM
| Description | Optifitt-Press-Pièce intermédiaire |
| Taille |
|
| Numéro d’article |
57034.25
|
